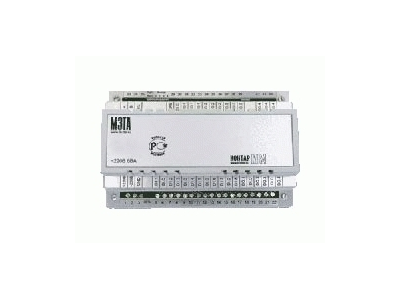

Модули расширения Kontar ME 4.2

Где купить

Модули расширения MЕ4 входят в состав программно-технического комплекса KONTAR. Модули предназначены для применения в автоматизированных системах управления техно-логическими процессами в качестве устройства расширения количества дискретных входов и выходов контроллеров МС8.

Функциональные возможности:

• управление пусковыми устройствами насосов, вентиляторов и другого оборудования;
• прием по каналу цифровой интерфейсной связи RS232С от контроллеров МС8 сигналов, управляющих выходными силовыми ключами;
• использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для передачи по каналу RS232С в контроллер МС8;
• переключение режимов управления и ручное управление пусковыми устройствами с помощью механических переключателей (тумблеров);
• формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.

Технические характеристики

Вес	0.8 кг
Напряжение	24 В
Класс защиты корпуса	IP20
Размеры (ВхШхГ)	139х89х63 мм
Монтаж	на DIN-рейку по стандарту DIN EN 50 022
Подходит	для квартиры, для офиса, для коттеджа, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, для точного климата,

Технологии

• Выходные ключи ME4
  Выходные ключи ME4

  Количество и тип:

  • Для исполнений ME4 1101, ME4 2101 – отсутствуют;
  • Для остальных исполнений – 4 ключа на электромагнитных реле.

  Параметры релейных ключей:

  • Вид ключа – переключающий контакт;
  • Максимальное напряжение переменного тока – 250В, частотой 50 (60)Гц;
  • Коммутируемый ток – от 0,005 до 3А (при cos ≥ 0.2).
• Гальваническая изоляция ME4
  Гальваническая изоляция ME4

  Питание модуля / остальные цепи: 1500В (электрическая прочность изоляции);

  Выходные ключи / остальные цепи: 500В;

  Дискретные входы и источник питания ±24В / остальные цепи 100В;

  Интерфейс RS485 / остальные цепи 100В.

• Диагностика
  Диагностика

  Светодиод "Сеть" - постоянное свечение при нормальной работе модуля
  и мигание при загрузке и при сбое функционального алгоритма;

  4 светодиода "Выходы 1,2,3,4" - постоянное свечение при поступлении
  управляющего сигнала на срабатывание соответствующего ключа 1,2,3,4;

  2 светодиода "TxD" (прием) и "RxD" (передача) интерфейса RS232C.

• Дискретные входы ME4
  Дискретные входы ME4

  Количество -12;

  Назначение: передача информации на верхний уровень управления;

  Напряжение постоянного тока на ключе не менее 35В;

  Ток через ключ не менее 10мА;

  Гальваническая изоляция от всех остальных цепей.

• Требование к питанию ME4.2
  Требование к питанию ME4.2

  Допускаемые отклонения напряжения питания: от 20,4 до 26,4В;

  Частота: от 48 до 62Гц;

  Потребляемая мощность не более 6ВА.

• Условия эксплуатация ME4
  Условия эксплуатация ME4

  Температура воздуха от 5 до 500^oС;

  Относительная влажность не более 80%, без конденсата;

  Атмосферное давление от 86 до 106,7кПа;

  Вибрация амплитуда не более 0,1мм с частотой не более 25Гц;

  Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.
