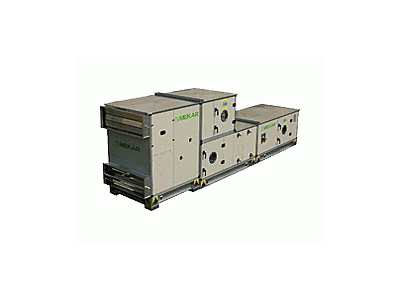

Центральный кондиционер Mekar MK 23

Где купить

Отправить запрос

Цена: по запросу

Максхол Технолоджиз +7 (495) 995-01-16, (499) 785-61-84 На рынке с 2018 года

Отправить запрос

Цена: по запросу

Интэирс +7 (977) 871-00-87 На рынке с 2011 года

Установка обработки воздуха MEKAR серия MK23 с производительностью воздушного потока от 1000 до 100 000 м³/ч имеет стандартный модельный ряд из 44 типоразмеров, благодаря разработке на базе стандартного модуля.

В новой модификации полностью изменена конструкция каркаса, что делает возможной поставку кондиционера в разобранном виде, введены новые функциональные возможности. Предлагается 28 базовых размеров с расходом воздуха от 1300 м³/час до 80 000 м³/час и 16 типоразмеров с уменьшенной высотой с расходом воздуха от 4000 м³/час до 16 000 м³/час.

Конструкция кондиционера построена по модульному принципу, габаритные размеры идут со стандартным шагом 160 мм. Такой подход позволяет упростить обслуживание, уменьшить количество запчастей и, самое главное, упростить разборку и повторную сборку кондиционера на монтажной площадке. Кроме того, поперечные размеры кондиционеров позволяют устанавливать стандартные кассеты с фильтром 610х610 мм и 305х610 мм.

Технические характеристики

Технологии

• Вентиляторные секции

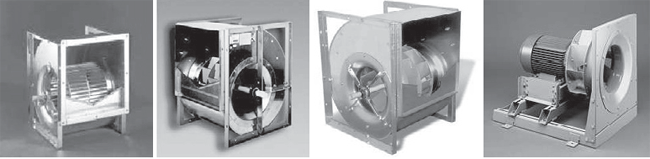

  Вентиляторные секции

  Секции вентиляторов комплектуются следующими компонентами:
  • вентилятор
  • электродвигатель
  • салазки для двигателя
  • клиноременная передача
  • основная рама с антивибрационными опорами
  • гибкие вставки на выходе вентилятора
  • кабель заземления вентилятора и двигателя.

  Существует возможность установки резервного вентилятора и резервного двигателя. На притоке и на вытяжке обоих вентиляторов необходимо установить воздушные клапаны, а также разделительную стенку между секциями вентиляторов. Чтобы обеспечить возможность работы одного вентилятора при одновременном ремонте другого.

  Стандартные трёхфазные асинхронные электродвигатели могут поставляться со следующими особенностями:












  • с интегрированным инвертором
  • однофазные
  • термостойкие
  • с термозащитой
  • с нагревательным элементом.

  Клиноременная передача включает в себя передающие ремни и ведущие шкивы следующих типов: SPZ, SPA, SPB, SPC. Шкивы закреплены на оси вентилятора и двигателя заострёнными конусообразными фиксирующими втулками. Натяжение приводного ремня может быть легко отрегулировано, т.к. двигатель имеет возможность перемещаться на салазках.

  Вентиляторы до размера 400 оборудованы резиновыми антивибрационными опорами, а все остальные размеры — пружинными опорами. Вентиляторы первого типа отделены от фронтальной панели гибкими вставками, а вентиляторы, оборудованные пружинными опорами, имеют гибкие вставки в покрытии.

• Корпус блока
  Корпус блока

  Преимущества каркасно-панельной структуры:
  • внутренняя поверхность блока абсолютно гладкая;
  • не видно винтов на внутренней стороне панелей;
  • отсутствие тепловых мостиков.

  Корпус состоит из алюминиевой рамы и панелей многослойного типа толщиною 50 мм. Основная рама выполнена из оцинкованной стали и имеет «С»-образную форму, её структура сформирована из листов 2 или 3 мм толщиной (для секции большего размера используется усиленная рама). На основной раме есть подъёмные отверстия, к которым подходят стальные трубки диаметром 2".

  Все инспекционные дверцы монтируются на 2 или 3 петлях и укомплектованы от 1 до 3 ручек в зависимости от высоты дверцы (по дополнительному заказу дверцы могут быть оснащены двойными смотровыми окнами и лампочками).

  Устройства безопасности:
  • на дверцах доступа ко всем секциям вентиляторов есть микровыключатель и/или предусмотрена петля безопасности (заземление). Когда дверца открыта, контакт микровыключателя разорван;
  • медный кабель осуществляет заземление между рамой вентилятора и рамой установки;
  • каждая секция оснащена болтом заземления из нержавеющей стали с двумя гайками и шайбой;
  • углы крыши оснащены пластиковыми вставками для безопасности.

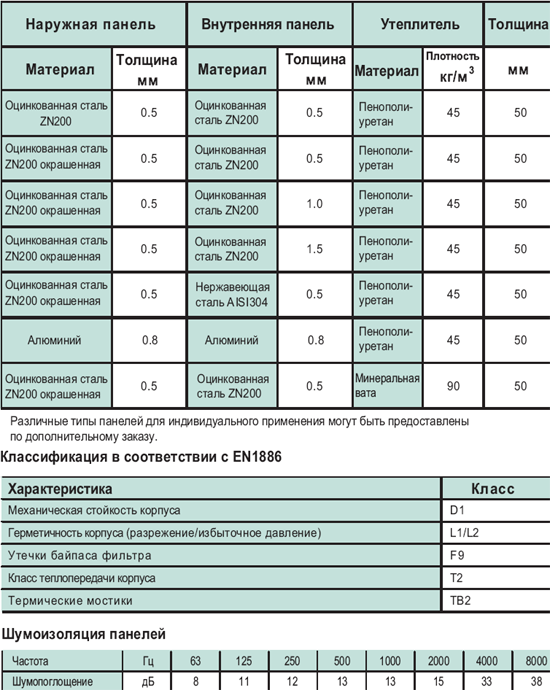

  Типы панелей:



• Рекуператоры
  Рекуператоры

  Пластинчатые перекрестноточные рекуператоры поставляются в 4 вариантах:
  • вытяжная часть — сверху, приточная часть — снизу («один над другим»);
  • вытяжная и приточная части расположены «в линию»;
  • вытяжная и приточная части расположены «в линию» (существует возможность устанавливать дополнительные секции после секции рекуператора. В этом варианте исполнения, в отличие от других, отсутствует фильтр на притоке);
  • вытяжная и приточная части установки расположены рядом друг с другом.

  Теплообменники доступны в трёх вариантах, в зависимости от ширины. Секция пластинчатого рекуператора может быть оборудована байпасным клапаном, а при необходимости — двумя байпасными клапанами. Также в секции может быть установлен рециркуляционный клапан.

  Роторный рекуператор имеет самую высокую эффективность по сравнению с другими типами рекуператоров. Тепло отбирается от вытяжного воздуха и посредством барабана передаётся холодному приточному воздуху. Эффективность рекуперации может достигать 75%.

  Рекуператор с промежуточным теплообменником представляет собой систему из двух теплообменников (воздух–жидкость). Один теплообменник находится в потоке вытяжного воздуха, другой — в потоке приточного воздуха. Оба соединены в замкнутый контур по жидкости. Теплообменник на притоке обеспечивает предварительное охлаждение воздуха летом и предварительный подогрев воздуха зимой.

  Назначение теплообменника на вытяжке состоит в том, чтобы изменять температуру жидкости (обычно смесь воды и гликоля) в закрытом контуре — охлаждать жидкость летом и нагревать жидкости зимой. Эффективность рекуперации гликолевого теплоутилизатора составляет примерно 30–40 % при нормальных условиях и при одинаковых расходах приточного и вытяжного воздуха.

• Система фильтров
  Система фильтровВ агрегате применяются различные типы фильтров для различных функций.

  Панельные фильтры средней эффективности:
  — Синтетические. Для крупных частиц с рамкой из оцинкованной стали, с двойными поддерживающими сварными сетками, в сердцевине с плиссированным синтетическим волокном.
  — Металлические. фильтры для крупных частиц с рамкой из оцинкованной стали и в сердцевине с многоуровневой гладкой алюминиевой проволокой.

  Карманные фильтры средней эффективности. Для удаления крупных частиц с рамкой из оцинкованной стали и в сердцевине с синтетическим карманным фильтром.

  Рулонные фильтры средней эффективности с корпусом из оцинкованной стали в комплекте с асинхронным двигателем, дифференциальным датчиком давления для сигнализации о прорыве фильтра и автоматическим обновлением поверхности фильтра (диапазон от 100 до 250 Па), микропереключателем для предупреждения о необходимости замены ролика, электронной платой и синтетическим рулонным фильтрующим элементом.

  Карманные фильтры высокой эффективности с рамкой из оцинкованной стали и сердцевиной из синтетического волокна.

  Жёсткие карманные фильтры высокой эффективности, предназначенные для мелкодисперсной пыли, имеют пластиковую раму; сердцевина фильтра выполнена из стекловолоконной бумаги с рейками из термопластика.

  Полуабсолютные фильтры с жёсткими пластиковыми рамками и сердцевиной из стекловолоконной бумаги с рейками из термопластика.

  Абсолютные фильтры НЕРА. Микроплиссированная сердцевина фильтра из стекловолоконной бумаги с рейками из термопластика, опечатана полиуретановой резиной на раме из оцинкованной стали.

  Угольные фильтры представляют собой модули из цилиндрических картриджей из активированного угля, установленные на монтажной пластине из оцинкованной стали посредством фиксирующих штифтов.
• Теплообменники, дренажные поддоны и каплеуловители
  Теплообменники, дренажные поддоны и каплеуловители

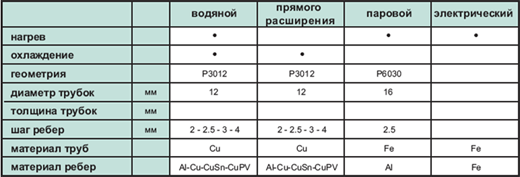

  В центральных кондиционерах используются следующие типы оребренных теплообменников:



  Каждый теплообменник устанавливается в секции на выдвижных направляющих, имеет съёмную боковую панель для простоты обслуживания и поставляется в комплекте с патрубками для слива конденсата и спуска воздуха.
  — Водяные и фреоновые охладители укомплектованы поддоном для слива конденсата в канализацию.
  — Стандартные теплообменники испытывают путём погружения в воду при давлении 30 Бар.
  — Электрические калориферы оборудованы защитным термостатом и рассчитаны на максимальную внутреннюю температуру до 1280°С и максимальную плотность тока 4 Вт/см³.

  Дренажные поддоны для сбора конденсата выполнены из алюминия или из нержавеющей стали (по дополнительному заказу) и имеют наклон 4°, что обеспечивает полный слив жидкости через дренажный патрубок диаметром 1".
  Доступны два типа каплеуловителей: полипропиленовый или металлический. Рамы обоих типов сделаны из металла.

• Увлажнители воздуха

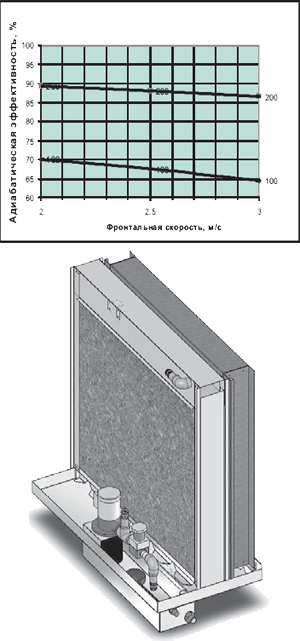

  Увлажнители воздухаПоверхностные увлажнители
  Доступны два типа поверхностных увлажнителей: увлажнители на проточной воде и увлажнители с рециркуляционным насосом. Поверхностные увлажнители на проточной воде аналогичны увлажнителям на рециркуляционной воде, а именно имеют те же водные подсоединения и кассету из целлюлозы. Но они поставляются без регулирующих клапанов или любого другого управляющего оборудования.

  Доступные паровые увлажнители:
  • Только парораспределительный коллектор, который подсоединяется к паровой магистрали.
  • Парораспределительный коллектор и парогенератор с погружным электродом.

  Атомайзер
  Увлажнители воздуха данного типа включают корпус с фильтрами, высоконапорным насосом с инверторным регулированием, клапаном и блоком электронного управления; рампу из нержавеющей стали с форсунками и регулирующим клапаном; подающую трубку высокого давления.

  Камеры орошения поставляются в следующем комплекте: корпус с двойными стенками (изготовлены из алюминия или нержавеющей стали), поддон из нержавеющей стали, две распылительные рампы с форсунками, которые соединены с насосом снаружи установки; уровень воды в поддоне поддерживается посредством шарового поплавкового клапана; насос, фильтр из нержавеющей стали на входе насоса; выравниватель потока на входе в секцию; каплеуловитель на выходе из секции.
• Шумоглушители, пустые секции
  Шумоглушители, пустые секции

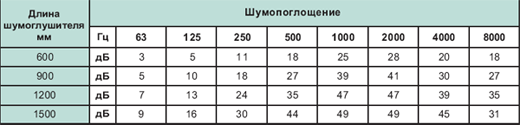

  Шумоглушители доступны в 4 длинах: 600, 900, 1200 и 1500 мм. Плотность минеральной ваты составляет 90 кг/м³, толщина пластин 200 мм (100 мм первая и последняя пластины), расстояние между пластинами 100 мм.
  Шумоглушащие пластины изготовлены из минеральной ваты с уплотнениями из термостойкой резины и пылевлагоотталкивающим покрытием.



  Пустые секции используются для комплектации необходимыми компонентами в дальнейшем или как секция для стабилизации воздушного потока.

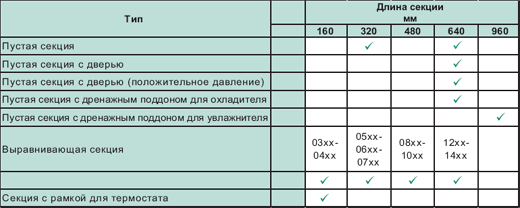

  Пустые секции описаны в следующей таблице.


  Длина секций, которые используются для выравнивания воздушного потока после вентиляторов, зависит от высоты блока, как показано в таблице. Секция термостата включает в себя решетку того же размера, что и поперечное сечение теплообменника, на ней можно зафиксировать капиллярный термостат. Термостат может быть легко заменен, так как теплообменник и решётка установлены на выдвигающихся рельсах.
