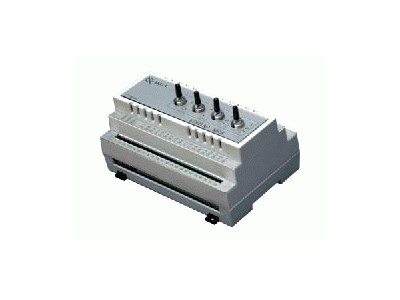

Модуль релейный Kontar МR 8

Где купить

Модули предназначены для применения в автоматизированных системах управления технологическими процессами, а также в системах сбора и передачи информации по интерфейсной сети RS485.

Функциональные возможности:

• управление электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов и другого оборудования;
• прием дискретных сигналов от контроллеров МС8 (или других устройств) для непосредственного (прямого) управления выходными силовыми ключами;
• прием по каналу цифровой интерфейсной связи RS485 от контроллеров МС8 (или других устройств) сигналов управления выходными силовыми ключами;
• передача по каналу цифровой интерфейсной связи RS485 на верхний уровень управления информации о состоянии входных дискретных сигналов и органов ручного управления модуля;
• переключение режимов управления и ручное управление электрическими исполнительным механизмами и пусковыми устройствами с помощью механических переключателей (тумблеров);
• формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей;
• выполнение алгоритмов функционирования, необходимых для управления конкретным технологическим процессом.


Технические характеристики

Технологии

• Входы управления MR8
  Входы управления MR8

  Тип - дискретные;

  Назначение:

  непосредственное управление выходными ключами;

  Количество - 4;

  Постоянный ток  - до 20 мА;

  Напряжение - до 35 В.

• Выходные ключи MR8
  Выходные ключи MR8

  Вид ключей:

  симисторные и(или) электромагнитные (контакты реле)

  Симисторные:

   количество - 2;

   попарно объединены по трехпроводной схеме;

   коммутирующая способность - до 380 В, 0.8 А, 50(60) Гц;

   при наличии блока ручного управления - переключатель режимов упраления - "Автомат"-"Ручное" и переключатель ручного управления "Больше"-"Выключено"-"Меньше" (с самовозратом в состояние "Выключено") на каждую пару выходов.

  Релейные:

   количество - 2 или 4;

  коммутирующая способность - до 250 В, 3 А, 50(60) Гц;

  при наличии блока ручного управления - переключатель режимов управления "Автомат"-"Выключено"-"Включено" на каждый выход

• Гальваническая изоляция MR8
  Гальваническая изоляция MR8

  • Питание модуля / остальные цепи - 1500В;
  • Выходные ключи / остальные цепи - 1500В;
  • Дискретные входы и источник питания ±24В / остальные цепи - 500В;
  • Интерфейс RS485 / остальные цепи - 500В.
• Исполнения MR8
  Исполнения MR8Модуль MR8 выпускается в различных исполнениях, отличающихся наличием или отсутствием блока ручного управления, типом и количеством выходных силовых элементов.

  MR8.1121 4 выходных ключа на электромагнитных реле, без ручного управления, 4 дискретных входа управления, 8 информационных дискретных входов,интерфейс – RS485.

  MR8.1131 2 симисторных выходных ключа и 2 выходных ключа на электромагнитных реле, без ручного управления, 4 дискретных входа управления, 8 информационных дискретных входов,интерфейс – RS485.

  MR8.1221 4 выходных ключа на электромагнитных реле, с ручным управлением выходными ключами, 4 дискретных входа управления, 8 информационных дискретных входов,интерфейс – RS485.

  MR8.1231 2 симисторных выходных ключа и 2 выходных ключа на электромагнитных реле, с ручным управлением выходными ключами, 4 дискретных входа управления, 8 информационных дискретных входов,интерфейс – RS485.

  Встроенный пульт (субмодуль) позволяет визуально контролировать параметры и непосредственно управлять работой контроллера в ручном режиме (MC8.x1xx01x).

• Программирование
  ПрограммированиеРабота контроллера осуществляется в соответствии с функциональным алгоритмом, записанным в память процессора.

  Для самостоятельной разработки функционального алгоритма предлагается Инструментальная система КОНГРАФ, позволяющая в наглядной графической форме запрограммировать желаемый алгоритм (проект) на основе предлагаемой библиотеки алгоритмов. В библиотеке содержатся как отдельные функциональные узлы, так и готовые проекты управления типовыми объектами (вентустановками, кондиционерами, системами отопления и горячего водоснабжения и т.п.).

  Разработанный пользователем функциональный алгоритм или выбранный им готовый проект транслируется в исполняемый код в виде bin-файлов (например, на web-сервере изготовителя, доступном через сеть Интернет). Загрузка функционального алгоритма может происходить по интерфейсу RS232С посредством подключения контроллера к компьютеру или по сети Ethernet (через Master-контроллер МС8).
