Комплект автоматики МЗТА Инжиниринг ТП.НСО2НП2.ГВС2.ХВС2 (3б) для теплового пункта -

Где купить

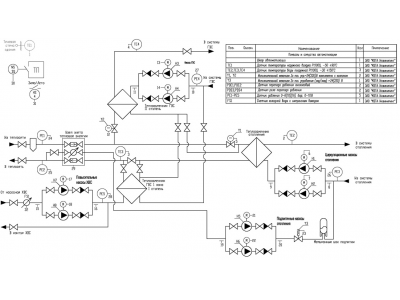

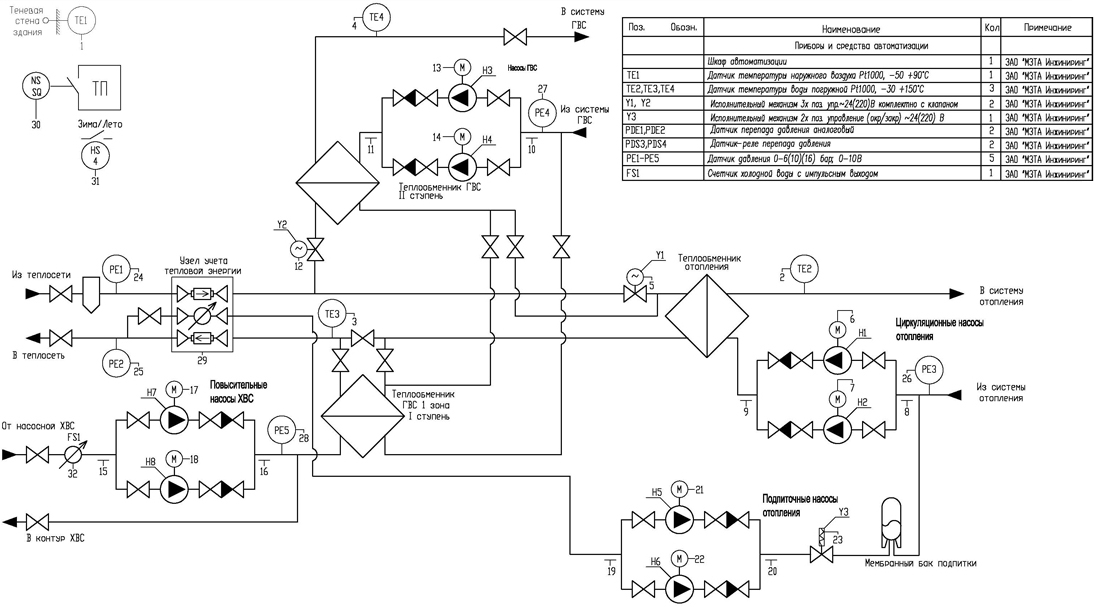

Комплект автоматики ТП.НСО2НП2.ГВС2.ХВС2 (3б) предназначен решения задач по автоматизации наиболее часто используемых схем тепловых пунктов.

Состав:

– Шкаф автоматизации для независимой системы отопления с двумя насосами, системой подпитки с двумя насосами, системы ГВС с двумя насосами и системы ХВС с двумя повысительными насосами. Управление двумя 3-х позиционными электроприводами регулирующих клапанов (питание ~220В) и клапаном подпитки (питание ~220В). Управление и контроль работы циркуляционных насосов отопления и ГВС через частотные преобразователи. Частотные преобразователи в состав ША не входят и заказываются отдельно совместно со шкафами управления насосов;

– Комплект датчиков:
Датчик температуры наружного воздуха Pt1000, -50 +90°С, IP65 – 1 шт;
Датчик температуры воды погружной с гильзой Pt1000, -30 +150°С, 100мм*, IP65 – 3 шт;
Датчик давления 6 бар (10, 16 бар) с монтажным комплектом – 5 шт;
Датчик перепада давления аналоговый с монтажным комплектом – 2 шт;
Датчик-реле перепада давления с монтажным комплектом – 2 шт.
*Возможна поставка датчиков со следующими длинами погружной части: 50, 100, 150,200,250,300,400мм.

– Электропривод (~220В(~24В); 3-точечное управление) с двухходовым клапаном – 2 шт.

– Клапан соленоидный нормально закрытый в комплекте с электромагнитной катушкой (~220В;10Вт) – 1 шт.

- Счетчик холодной воды с импульсным выходом – 1 шт.

Технические характеристики

Технологии

• Возможность включения экономного режима работы в ночное время и выходные дни по понижению температуры в циркуляционном трубопроводе
• Возможность диспетчеризации (по отдельному заказу)
• Возможность считывания данных с теплосчетчика (название указать при заказе)
• Выдача аварийного сигнала при превышении критической величины рассогласования регулятора
• Защита насосов от «сухого» хода
• Регулирование давления воды в системе ГВС по датчику перепада давления
  Регулирование давления воды в системе ГВС по датчику перепада давленияРегулирование давления воды в системе ГВС по датчику перепада давления через частотный преобразователь циркуляционных насосов. Давление воды в трубопроводе системы ГВС поддерживается на уровне уставки, задаваемой оператором.
• Регулирование давления воды в системе отопления
  Регулирование давления воды в системе отопленияРегулирование давления воды в системе отопления по датчику перепада давления через частотный преобразователь циркуляционных насосов. Давление воды в трубопроводе системы отопления поддерживается на уровне уставки, задаваемой оператором.
• Регулирование давления воды в системе ХВС
  Регулирование давления воды в системе ХВСРегулирование давления воды в системе ХВС по датчику давления через частотный преобразователь повысительных насосов. Давление воды в трубопроводе системы ХВС поддерживается на уровне уставки, задаваемой оператором.
• Регулирование температуры в системе ГВС;
• Регулирование температуры в системе отопления
  Регулирование температуры в системе отопленияЗадание системе отопления формирует отопительный график, в котором задается зависимость температуры прямого и обратного отопления от температуры наружного воздуха. При этом вводится автоматическая коррекция при превышении температуры обратного отопления графика на задаваемую величину. Коррекция продолжается до тех пор, пока температура обратного отопления не выйдет на заданный уровень.
• Ручное управление электроприводом клапана (открыть/-/закрыть)
• Управление и контроль работы насосов ГВС по схеме «основной – резервный»/Переключение работы насосов по времени или при отказе основного
• Управление и контроль работы насосов отопления по схеме «основной – резервный» и переключение работы насосов по времени или при отказе основного
• Управление и контроль работы насосов подпитки по схеме «основной – резервный»/Переключение работы насосов по времени или при отказе основного
• Управление и контроль работы насосов ХВС по схеме «основной – резервный»/Переключение работы насосов по времени или при отказе основного
• Управление клапаном подпитки по давлению в обратном трубопроводе системы отопления
• Учет расхода холодной воды
