Комплект автоматики МЗТА Инжиниринг ТП.НСО2НП2.2ГВС2.ХВС3 (3а) для теплового пункта -

Где купить

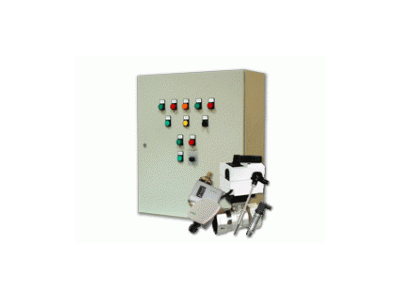

Комплект автоматики ТП.НСО2НП2.2ГВС2.ХВС3 (3а) предназначен решения задач по автоматизации наиболее часто используемых схем тепловых пунктов.

Состав:

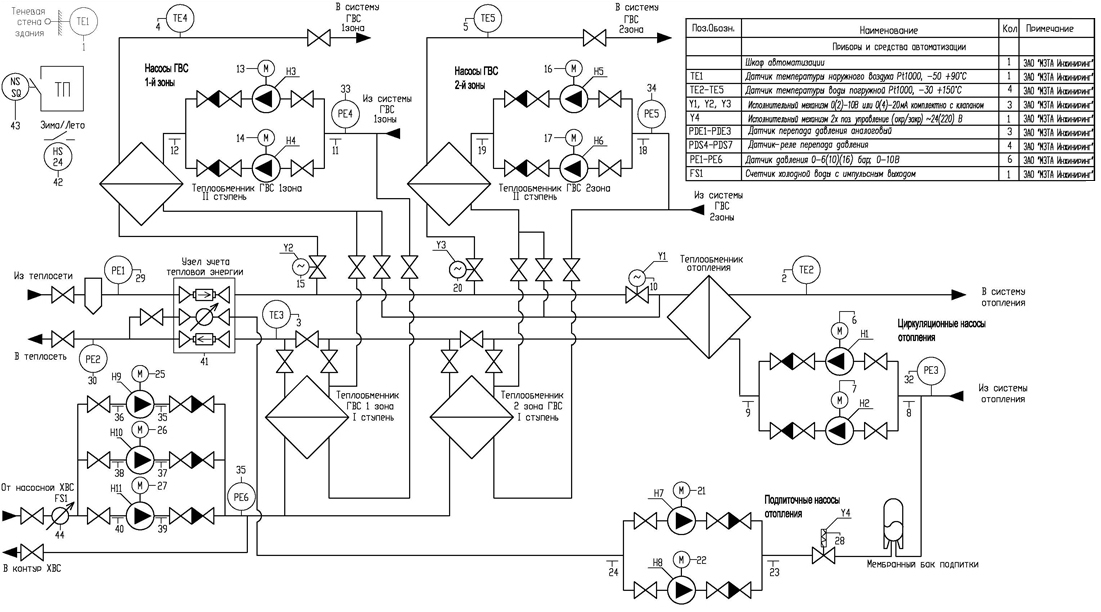

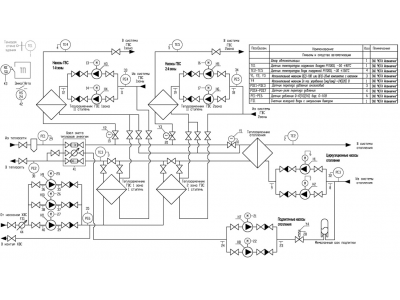

– Шкаф автоматизации для независимой системы отопления с двумя насосами, системой подпитки с двумя насосами, двухзонной системы ГВС с двумя насосами и системы ХВС с тремя повысительными насосами. Управление тремя аналоговыми электроприводами регулирующих клапанов (сигнал управления 0(2)-10В или 0(4)-20мА; питание ~24В), а так же клапаном подпитки. Управление и контроль работы циркуляционных насосов отопления и ГВС через частотные преобразователи. Частотные преобразователи в состав ША не входят и заказываются отдельно совместно со шкафами управления насосов;

– Комплект датчиков:
Датчик температуры наружного воздуха Pt1000, -50 +90°С, IP65 – 1 шт;
Датчик температуры воды погружной с гильзой Pt1000, -30 +150°С, 100мм*, IP65 – 4 шт;
Датчик давления 6 бар (10, 16 бар) с монтажным комплектом – 6 шт;
Датчик перепада давления аналоговый с монтажным комплектом – 3 шт;
Датчик-реле перепада давления с монтажным комплектом – 4 шт.
*Возможна поставка датчиков со следующими длинами погружной части: 50, 100, 150,200,250,300,400мм.

– Электропривод (~24В; плавное регулирование 0..10В) с двухходовым клапаном – 3 шт;

– Клапан соленоидный нормально закрытый в комплекте с электромагнитной катушкой (~220В;10Вт) – 1 шт.

- Счетчик холодной воды с импульсным выходом – 1 шт.

Технические характеристики

Технологии

• Возможность включения экономного режима работы в ночное время и выходные дни по понижению температуры в циркуляционном трубопроводе
• Возможность диспетчеризации (по отдельному заказу)
• Возможность считывания данных с теплосчетчика (название указать при заказе)
• Выдача аварийного сигнала при превышении критической величины рассогласования регулятора
• Давление в системе ХВС поддерживается группой из трёх насосов
  Давление в системе ХВС поддерживается группой из трёх насосовДавление в системе ХВС поддерживается группой из трёх насосов. Они могут быть подключены к сети как через частотный преобразователь, либо напрямую. Изначально основным насосом является первый. С помощью регулятора алгоритмом производится регулирование скорости вращения этого насоса для поддержания необходимого давления в системе ХВС. Если скорость насоса превышает 95% (настраиваемый параметр) подключается дополнительный насос. В таком режиме насосы работают, пока скорость первого насоса не опустится ниже 50% (настраиваемый параметр) – далее дополнительный насос отключается. В случае отказа частотного преобразователя насос
  коммутируется к сети напрямую.
• Защита насосов от «сухого» хода
• Регулирование давления воды в системе ГВС по датчику перепада давления
  Регулирование давления воды в системе ГВС по датчику перепада давленияРегулирование давления воды в системе ГВС по датчику перепада давления через частотный преобразователь циркуляционных насосов. Давление воды в трубопроводе системы ГВС поддерживается на уровне уставки, задаваемой оператором.
• Регулирование давления воды в системе отопления
  Регулирование давления воды в системе отопленияРегулирование давления воды в системе отопления по датчику перепада давления через частотный преобразователь циркуляционных насосов. Давление воды в трубопроводе системы отопления поддерживается на уровне уставки, задаваемой оператором.
• Регулирование температуры в системе ГВС;
• Регулирование температуры в системе отопления
  Регулирование температуры в системе отопленияЗадание системе отопления формирует отопительный график, в котором задается зависимость температуры прямого и обратного отопления от температуры наружного воздуха. При этом вводится автоматическая коррекция при превышении температуры обратного отопления графика на задаваемую величину. Коррекция продолжается до тех пор, пока температура обратного отопления не выйдет на заданный уровень.
• Управление и контроль работы насосов ГВС по схеме «основной – резервный»/Переключение работы насосов по времени или при отказе основного
• Управление и контроль работы насосов отопления по схеме «основной – резервный» и переключение работы насосов по времени или при отказе основного
• Управление и контроль работы насосов подпитки по схеме «основной – резервный»/Переключение работы насосов по времени или при отказе основного
• Управление клапаном подпитки по давлению в обратном трубопроводе системы отопления
• Учет расхода холодной воды
