Система управления приточной установкой Инновент САУ-2 с водяным обогревом и запорным краном

Где купить

Системы автоматического управления (САУ) должны быть обязательным компонентом, входящим в состав воздушно-тепловых установок и установок по обработке воздуха.

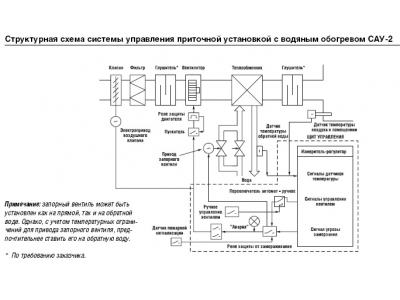

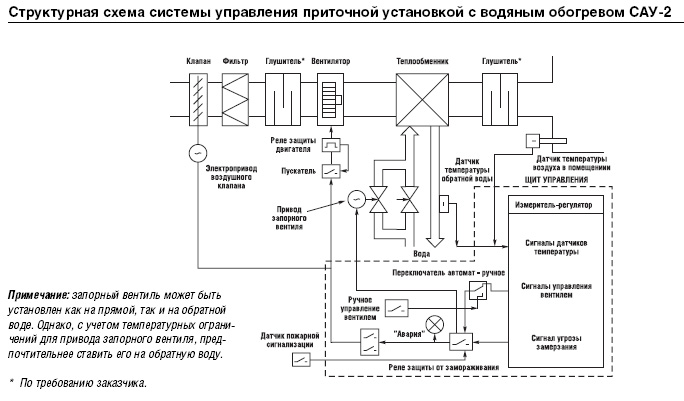

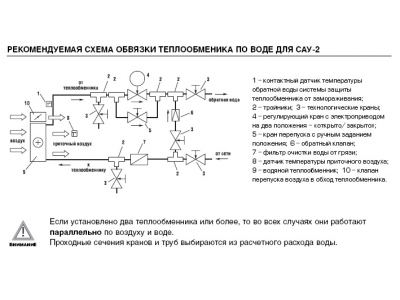

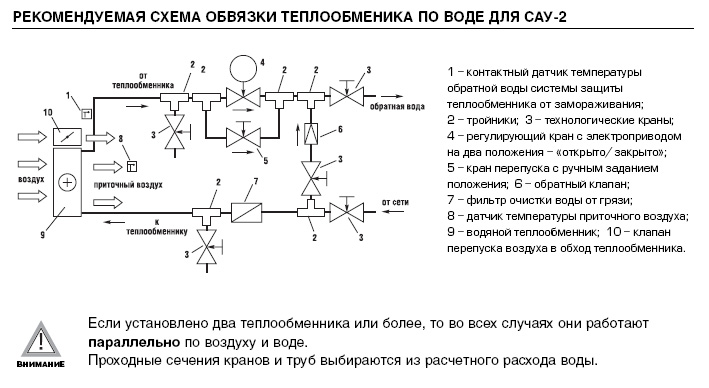

Система управления приточной установкой с водяным обогревом и запорным краном САУ-2 предназначена для управления работой приточной установки с водяным обогревом. САУ-2 обеспечивает поддержание заданной температуры приточного воздуха, регулируя поток горячей воды через теплообменник шаровым краном с электроприводом (ШКЭ), открывая и закрывая его, а также обеспечивает защиту от замораживания воды в теплообменнике.

Основным управляющим устройством является измеритель-регулятор (ИР) типа 2ТРМ-1А. Датчик температуры приточного воздуха должен быть установлен в помещении.

• САУ - система автоматического управления;
• УК - микропроцессорный управляющий контроллер;
• ШКЭ - шаровой кран с электроприводом;
• ДТ - датчик температуры;
• ПЗУ - блок пускозащитного устройства;
• БРВ - блок резервного включения;
• ИР - измеритель-регулятор;
• ЗВ - запорный вентиль;
• КВ - концевой выключатель на воротах;
• ЭЗ - электропривод задвижки.

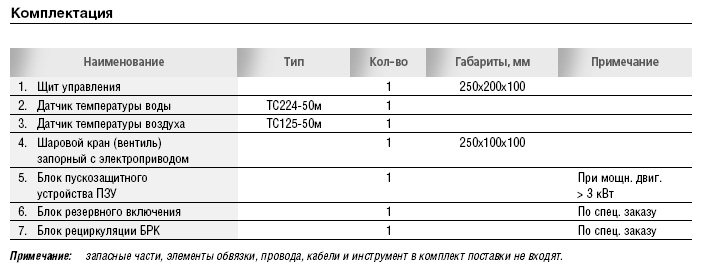

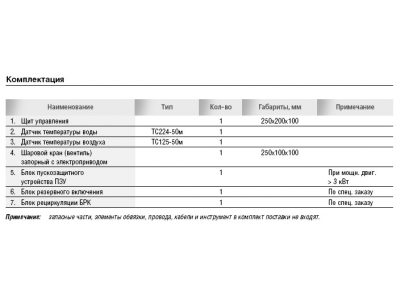

Технические характеристики

Технологии

• Защита от замораживания воды в теплообменнике
  Защита от замораживания воды в теплообменнике

  В случае снижения температуры приточного воздуха или обратной воды из теплообменника (сигналы с соответствующих ДТ) ниже заданной программно в измерителе регуляторе или при срабатывании датчика-реле температуры воздуха за теплообменником (в случае его наличия в комплектации) выдаются сигналы выключения вентилятора, закрытия воздушного клапана и полного открытия ШКЭ для максимального повышения температуры воды в теплообменнике. При этом вырабатывается сигнал аварии и на щите управления загорается соответствующий индикатор.

• Регулирование температуры приточного воздуха
  Регулирование температуры приточного воздуха

  В этом режиме выдаются сигналы открытия воздушного клапана и включения вентилятора. После этого производится управление электроприводом ШКЭ (изменение потока горячей воды через теплообменник) с целью поддержания заданной температуры приточного воздуза, измеряемой ДТ приточного воздуха.

• Режим ручного управления
  Режим ручного управления

  В этом режиме управление ШКЭ, вентилятором и воздушным клапаном осуществляется обслуживающим персоналом с помощью выключателей на щите управления. Перевод САУ в этот режим осуществляется специальным переключателем на щите управления. При этом управляющие сигналы с УК не проходят на оборудование, за исключением аварийных.

• Сигнализация о запыленности фильтра и/или о работе вентилятора
• Управление работой АПК в режиме охлаждения (когда на калорифер подается холодная вода)
• Управление циркуляционным насосом
• Управление электроподогревом входного воздушного клапана
