Система управления воздушно-тепловой завесой Инновент САУ-ТЗК с водяным обогревом

Где купить

Системы автоматического управления (САУ) должны быть обязательным компонентом, входящим в состав воздушно-тепловых установок и установок по обработке воздуха.

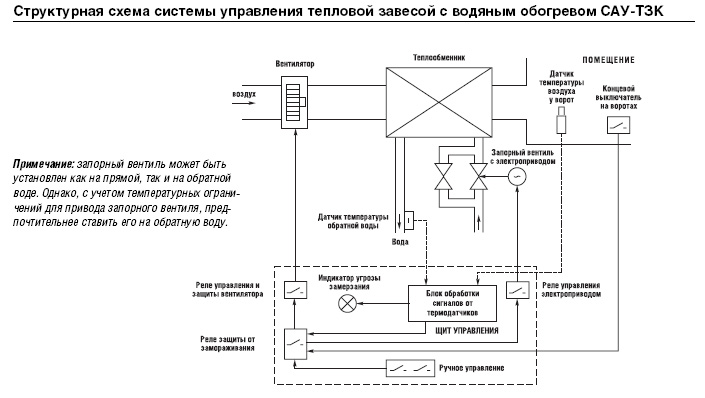

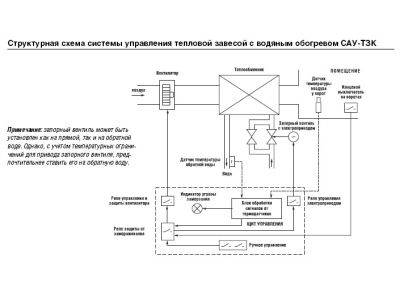

Система управления воздушно-тепловой завесой с водяным обогревом САУ-ТЗК обеспечивает подогрев воздуха, регулируя поток горячей воды через теплообменник запорным вентилем (ЗВ) с электроприводом, а также защиту от замораживания воды в теплообменнике и поддержание температуры в зоне ворот.
При настройке работы тепловой завесы для обеспечения необходимой температуры приточного воздуха необходимо вручную выставить угол обводного воздушного клапана.

• САУ - система автоматического управления;
• УК - микропроцессорный управляющий контроллер;
• ШКЭ - шаровой кран с электроприводом;
• ДТ - датчик температуры;
• ПЗУ - блок пускозащитного устройства;
• БРВ - блок резервного включения;
• ИР - измеритель-регулятор;
• ЗВ - запорный вентиль;
• КВ - концевой выключатель на воротах;
• ЭЗ - электропривод задвижки.

Технические характеристики

Технологии

• Режим автоматического управления
  Режим автоматического управления

  В этом режиме при открытии ворот (по сигналу от КВ), включается вентилятор и, по сигналу с датчика температуры (ДТ) воздуха в зоне ворот, при температуре меньше чем задана, открывается запорный вентиль. Если температура в зоне ворот станет больше заданной, запорный вентиль закрывается. При закрытии ворот по сигналу с КВ, происходит догрев воздуха в зоне ворот до заданной температуры, после чего вентилятор выключается и закрывается ЗВ. Кроме того, СУ может работать в режиме подогрева воздуха в зоне ворот, включая тепловую завесу при понижении температуры ниже установленной и выключая при достижении заданной температуры.

• Режим защиты от замерзания
  Режим защиты от замерзания

  В случае снижения температуры обратной воды из калорифера (сигнал с ДТ) ниже заданной, выдаются сигналы выключения вентилятора и открытия ЗВ для максимального повышения температуры воды в калорифере. При этом вырабатывается сигнал аварии и на щите управления загорается соответствующий индикатор.

• Режим ручного управления
  Режим ручного управления

  В этом режиме управление ШКЭ, вентилятором и воздушным клапаном осуществляется обслуживающим персоналом с помощью выключателей на щите управления. Перевод САУ в этот режим осуществляется специальным переключателем на щите управления. При этом управляющие сигналы с УК не проходят на оборудование, за исключением аварийных.
