Система управления приточной установкой и воздушно-тепловой завесой Инновент САУ-3 и САУ-ТЗК-Э с электрическим обогревом

Где купить

Системы автоматического управления (САУ) должны быть обязательным компонентом, входящим в состав воздушно-тепловых установок и установок по обработке воздуха.

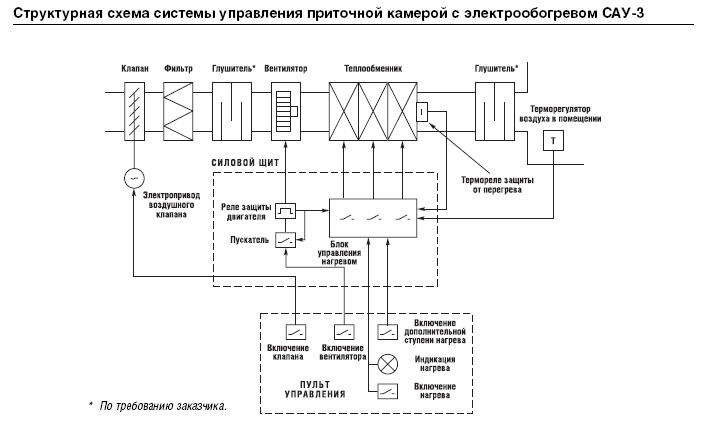

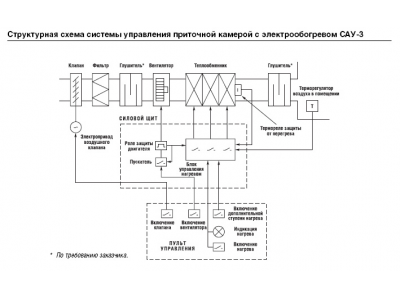

Система управления приточной установкой и воздушно-тепловой завесой с электрическим обогревом САУ-3 и САУ-ТЗК-Э обеспечивает поддержание заданной температуры воздуха в помещении за счет изменения мощности электрического етплообменника. Все органы управления и контроля находятся на выносном пульте управления.
Щит управления состоит из герметичной коробки с пластмассовым корпусом и съемной крышкой (передней панелью), на которой расположены органы управления и контроля и нанесены информационные подписи.

САУ работает следующим образом:

1. Выключение системы производится выключателем на пульте управления. При этом запускается вентилятор.
2. Открытие и закрытие воздушного клапана осуществляется с пульта управления вручную. Крайние положения клапана инексируются.
3. Для САУ-3 электротеплообменник разделен на три секции обычно по 1/3 мощности. Выключение и отключение электротеплообменника производится кнопками на пульте управления. При этом включается первая ступень нагрева и загорается лампа индикации нагрева. Вторая ступень включается/выключается автоматически по сигналу с терморегулятора воздуха. Третья ступень включается и отключается вручную спульта управления.
   Для САУ-ТЗК-Э - электротеплообменник стандартно не имеетделения по секциям и при открытии ворот включается на полную мощность.
4. В случае аварийного перегрева электротеплообменника срабатывает защитное термореле и отклюяает нагрев. Вентилятор при этом продолжает работать.
5. Двигатель вентилятора защищается от перегрузки тепловым реле. При его срабатывании также отключается электротеплообменник.
6. Электрические цепи электротеплообменника и вентилятора защищены от перегрузки с помощью автоматического выключателя. При срабатывании автоматического выключателя установка обеспечивается.

Сокращенные обозначения:

• САУ - система автоматического управления;
• УК - микропроцессорный управляющий контроллер;
• ШКЭ - шаровой кран с электроприводом;
• ДТ - датчик температуры;
• ПЗУ - блок пускозащитного устройства;
• БРВ - блок резервного включения;
• ИР - измеритель-регулятор;
• ЗВ - запорный вентиль;
• КВ - концевой выключатель на воротах;
• ЭЗ - электропривод задвижки.

Технические характеристики
