Система управления воздушно-тепловой завесой Инновент САУ-ТЗК(П) с паровым обогревом

Где купить

Системы автоматического управления (САУ) должны быть обязательным компонентом, входящим в состав воздушно-тепловых установок и установок по обработке воздуха.

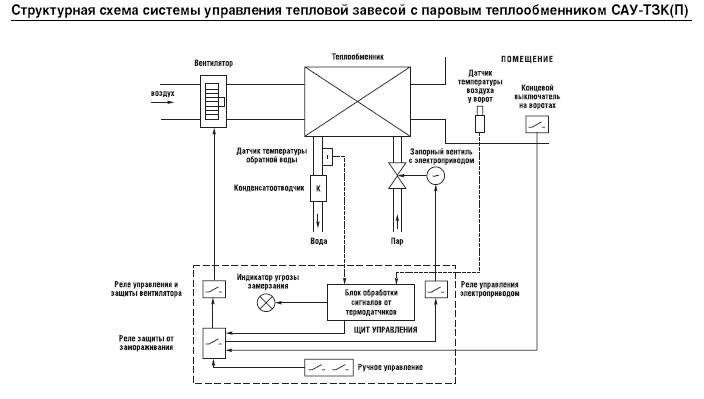

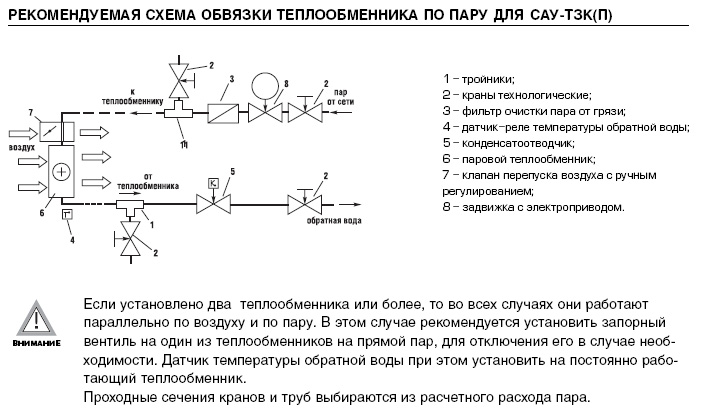

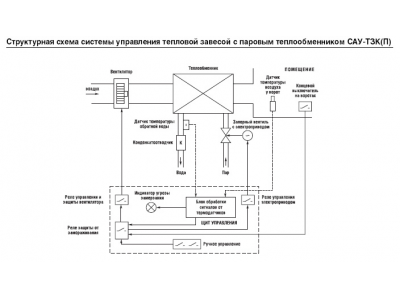

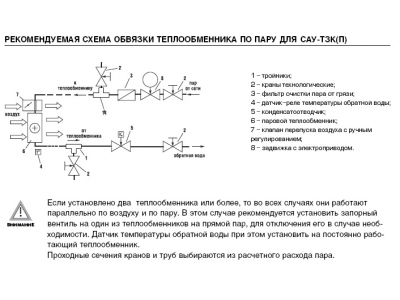

Система управления воздушно-тепловой завесой с паровым обогревом САУ-ТЗК(П) обеспечивает подогрев воздуха в зоне ворот, а также, защиту от замораживания воды в теплообменнике и отключение по датчику-реле температуры в зоне ворот. Для отключения подачи пара в теплообменник рекомендуется поставить на взодную магистраль задвижку с электроприводом (например, типа 30с941нж), предлагаемая САУ обеспечивает управление электроприводом задвижки (ЭЗ).
При настройке работы тепловой завесы для обеспечения необходимой температуры приточного воздуха необходимо вручную выставить угол обводного воздушного клапана.

Сокращенные обозначения:

• САУ - система автоматического управления;
• УК - микропроцессорный управляющий контроллер;
• ШКЭ - шаровой кран с электроприводом;
• ДТ - датчик температуры;
• ПЗУ - блок пускозащитного устройства;
• БРВ - блок резервного включения;
• ИР - измеритель-регулятор;
• ЗВ - запорный вентиль;
• КВ - концевой выключатель на воротах;
• ЭЗ - электропривод задвижки.

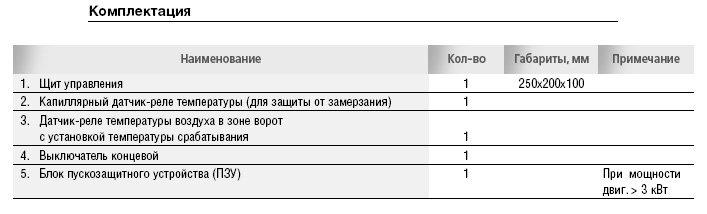

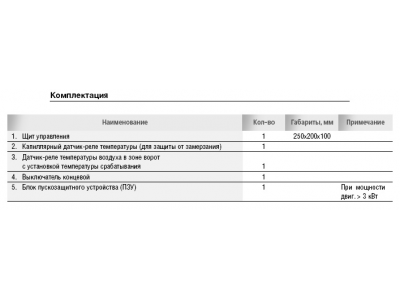

Технические характеристики

Технологии

• Режим автоматического управления
  Режим автоматического управления

  В этом режиме при открытии ворот (по сигналу от КВ), включается вентилятор и, по сигналу с датчика температуры (ДТ) воздуха в зоне ворот, при температуре меньше чем задана, открывается запорный вентиль. Если температура в зоне ворот станет больше заданной, запорный вентиль закрывается. При закрытии ворот по сигналу с КВ, происходит догрев воздуха в зоне ворот до заданной температуры, после чего вентилятор выключается и закрывается ЗВ. Кроме того, СУ может работать в режиме подогрева воздуха в зоне ворот, включая тепловую завесу при понижении температуры ниже установленной и выключая при достижении заданной температуры.

• Режим защиты от замерзания
  Режим защиты от замерзания

  В случае снижения температуры обратной воды из калорифера (сигнал с ДТ) ниже заданной, выдаются сигналы выключения вентилятора и открытия ЗВ для максимального повышения температуры воды в калорифере. При этом вырабатывается сигнал аварии и на щите управления загорается соответствующий индикатор.

• Режим ручного управления
  Режим ручного управления

  В этом режиме управление ШКЭ, вентилятором и воздушным клапаном осуществляется обслуживающим персоналом с помощью выключателей на щите управления. Перевод САУ в этот режим осуществляется специальным переключателем на щите управления. При этом управляющие сигналы с УК не проходят на оборудование, за исключением аварийных.

Документы

• Расширенные тех. хар-ки PDF, 0.72 Mb Скачать
