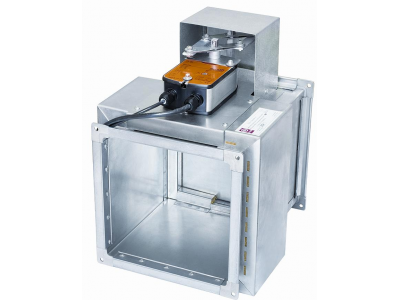

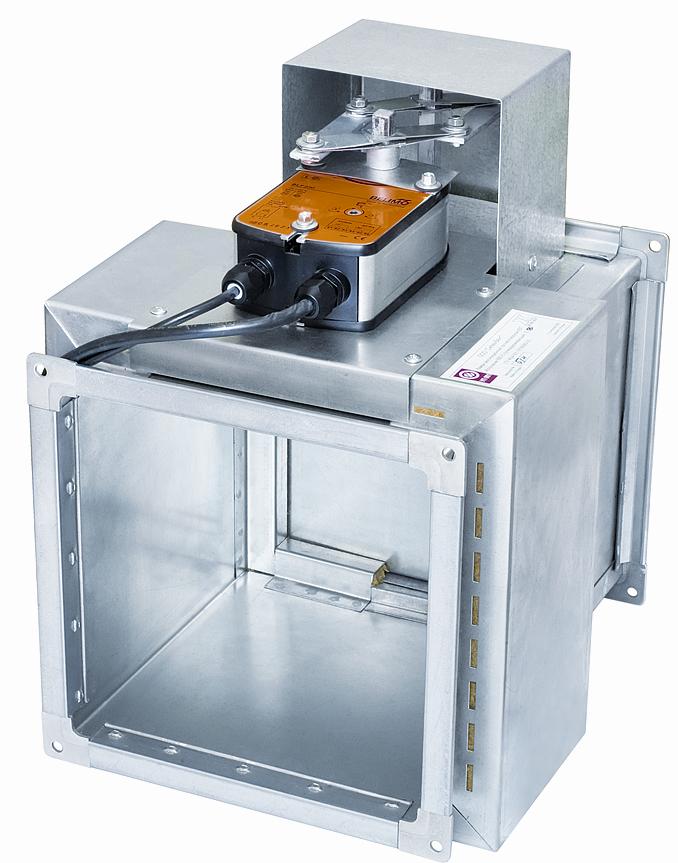

Клапаны противопожарные нормально открытые Сигма-Вент КВП 180-НО-АхВ-ВМ стандартного исполнения

Где купить

Клапаны противопожарные нормально открытые КВП-180-НО стандартного исполнения

Клапан стандартного (канального) исполнения состоит из корпуса прямоугольной формы с перфорированной облицовкой, заслонки и привода с рычажным механизмом, расположенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 360 мм, с подсоединяемыми фланцами, изготовленными  из стандартных шин и уголков. Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.

Технические характеристики

Технологии

• Пружинный привод с тепловым замком
  Пружинный привод с тепловым замком

  Пружинный привод с тепловым замком представляет собой пружину растяжения, взведенную в нормально открытом положении заслонки, удерживаемой тепловым замком, который разрушается при температуре 720С (стандартно) или другой температуре, определяемой техническими требованиями заказчика.

  Данный вид привода может оснащаться датчиком положения с указанием двух крайних положений заслонки «открыто-закрыто».

  Пружинный привод с тепловым замком применяется ограниченно только для противопожарных нормально открытых (огнезадерживающих) клапанов, которые устанавливаются в системы общеобменной вентиляции при условии выполнения пункта 12.4 СНиП 41-01-2003.

  Принцип работы привода:

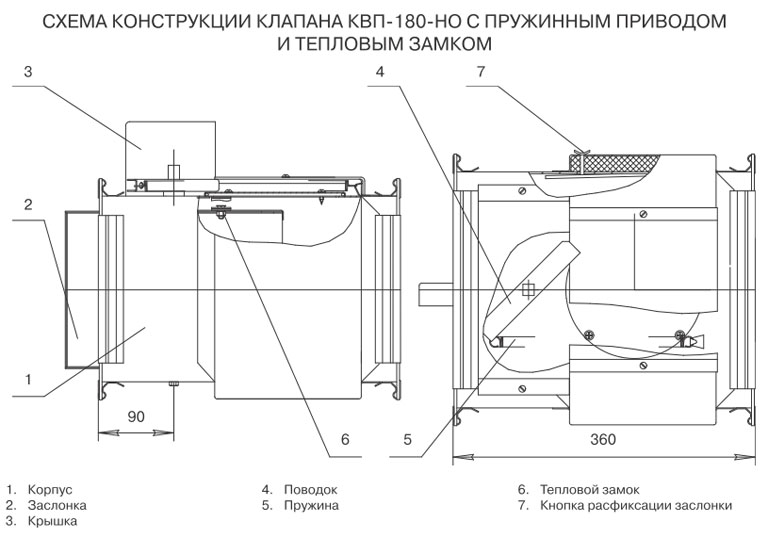

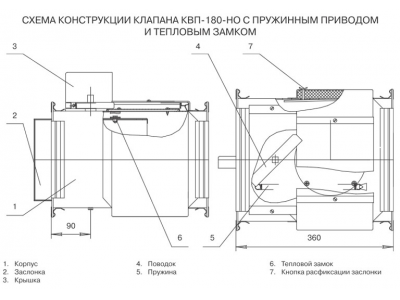

  В нормальном положении заслонка клапана открыта и удерживается тепловым замком, который с одной стороны прикреплен к заслонке, а другим к корпусу клапана. Пружина, которая закреплена на поводке оси заслонки, стремится закрыть ее. При достижении внутри клапана температуры 720С происходит разрушение теплового замка, пружина закрывает заслонку и стопор фиксирует ее в закрытом положении.

  Достоинства данного привода:

  1. простота конструкции;
  2. быстрая замена пружины без разборки клапана;
  3. низкая стоимость;
  4. возможность установки в тех местах, где невозможно подключение управляющего питания для противопожарного клапана.



  Недостатки:

  1. нет возможности дистанционного и ручного управления клапаном.
• Группа огнестойкости 01
  Группа огнестойкости 01

  Применяется для удаления дымовоздушных смесей с еумпературой до 400° С в течение 120 мин., согласно СП7.13130.2009

• Изготовлен из оцинкованной стали
