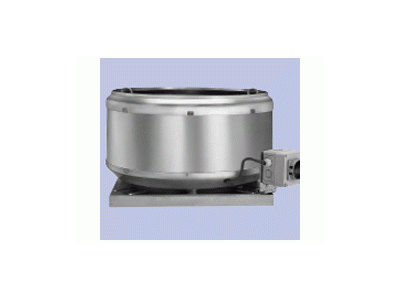

Вентиляторы крышные TLT DRV-ЕС

Где купить

Вентиляторы крышные TLT с ЕС-техникой cерия DRV-ЕС для общеобменной вентиляции жилых помещений.

Новая серия крышных вентиляторов с EC-техникой предлагает, прежде всего, привычную надежность и совершенное качество крышных вентиляторов TLT.

Программа поставок серия DRV-EC:
3 типоразмера,производительность макс. 4 600 м3/ч
дополнительное давление макс 340 Па.

Технические характеристики

Технологии

• • EC-двигатель с блоком контроллера.
  • EC-двигатель с блоком контроллера.

  EC - технология была специально разработана для использования в устройствах вентиляции и кондиционирования воздуха.

  B EC -двигателе используются новые, механизмы которые особенно хорошо подходят для установок, рассчитанных на длительный срок эксплуатации.

  Технология характеризуется, в первую очередь, низкими производственными затратами благодаря высокой эффективности и простоте управления.
  При этом на практике экономия энергии составляет до 50%.
  При 24-часовой эксплуатации в течение года это существенная экономия.
  Это соответствует требованиям Sирективы по экономии электроэнергии (EnEV), которая сменила действующую до настоящего момента Директиву по тепловой защите (WSVO 1995г.).

  Следующее преимущество состоит в оптимальной плавной регулировочной характеристике двигателя.
  Благодаря интегрированной регулировке давления и объемного потока вентилятор оптимально работает как при постоянном разрежении и меняющемся объемном потоке, так и при постоянном объемном потоке и изменяющемся давлении системы общеобменной вентиляции.

• • Бесшумная работа
• • Корпус DRV-ЕС
  • Корпус DRV-ЕСКрышный вентилятор состоит из алюминиевого корпуса .
  Запорное кольцо, поворотная чашка, ливневый кожух и обшивка корпуса вы-
  полнены из алюминия.
  Опорная плита состоит из оцинкованной по методу Сендзимира листовой стали с крутильно-жесткими ребрами.
  В нееинтегрировано впускное сопло 9 с измерительным контуром.
  Глубокотянутое впускное сопло улучшает характеристики потока и обеспечивает высокий аэродинамический КПД.
• • Отдельная регулировка через LON-BUS-технику
• • Простая установка и наладка
• • Рабочее колесо DRV-ЕС
  • Рабочее колесо DRV-ЕСРабочее колесо с загнутыми назад лопатками выполнено из листовой стали.
  Оно динамически сбалансировано и покрыто порошковой краской цвета RAL 7030 на основе полиэфирной смолы (типоразмер 250 из алюминия).
  Рабочее колесо и двигатель с внешним ротором устанавливаются на монтажную плиту двигателя , которая привинчена анкерными болтами к опорной плите вентилятора.
  Над монтажной плитой двигателя располагается ливневый кожух, выполненный из алюминия.
  Под ливневым кожухом находится EC-контроллер .
  Ливневый кожух можно снять.
  Опорная плита вентилятора прикручивается в местах четырех угловых отверстий к подходящему основанию.
  На опорную плиту через фланцевое соединение устанавливается всасывающий воздуховод   с встроенным измерительным контуром (опция).
• •Блок вентиляции с саморегулировкой
• •Дополнительное оборудование серия DRV-ЕС
  •Дополнительное оборудование серия DRV-ЕС- Защита поверхности порошковым покрытием RAL 7030
  - Самозакрывающийся запорный клапан для свободного всасывания
  - Самозакрывающийся запорный клапан для подключения воздуховода
  - Приводной запорный клапан, для свободного всасывания
  - Приводной запорный клапан, для подключения воздуховода
  - Решетка контактной защиты на стороне всасывания
  - Эластичное соединение
  - Контрфланец
  - Стальное основание для плоской крыши с внутренней изоляцией
  - Основание для установки на наклонных крышах
  - Основание для установки на гофрированных крышах
  - Сдвоенная опорная плита
  - Звукоизолирующий кожух SDV
  - Кантовальная рама
  - Стыковая накладка клапана
  - Звукоизолирующее основание SDS
• •Контролируемая вентиляция (основная и дополнительная)
• •Монтаж DRV-ЕС
  •Монтаж DRV-ЕСВсе комплектующие, такие, как датчик давления, преобразователь измеряемого давления и регулирующий блок, уже вмонтированы в вентиляционный блок.
  Остается только:
  • Монтаж вентилятора на кровельном основании
  • Подключение электропитания 230V
  • Опциональное подключение
  - выключателя с таймером
  - устройства обслуживания и пульта управления
  - антенны DCF 77
• •Регулировки объемного потока в соответствии с условиями работы
• •Энергосберегающие двигатели, изготовленные с приминением самых современных технологий, с высочайшим КПД.
