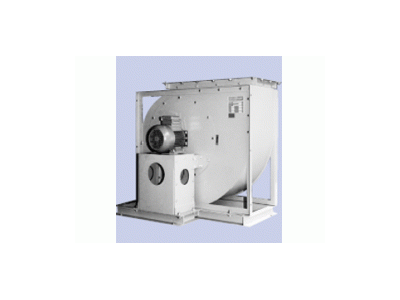

Вентиляторы радиальные TLT REH

Где купить

Вентиляторы радиальные TLT cерия REH с с односторонним всасыванием..

Программа поставок серия REH:
12 типоразмеров
Номинальный - Øрабочего колеса 400-1400 мм
Производительность макс.100.000 м3/ч
Повышение полного давления макс. 3500 _а
Модель M с рамой двигателя для непосредственного монтажа рабочего колеса на конце вала.

Модель R с основной рамой, укомплектованная двигателем и клиноременной передачей.

Технические характеристики

Технологии

• • Корпус радиального вентилятора REH
  • Корпус радиального вентилятора REH

  Поставка для 4 положений корпуса (0°, 90°, 180°, 270°).

   Корпус сварной.

   Размеры выпускной рамы по DIN 24193, ряд 2.

   Защита поверхности однокомпонентным полимерным лаком в цве-
  та RAL 7030 (каменно-серый).

• • Подшипнтковый узел REH
  • Подшипнтковый узел REH

  Подшипниковый узел (модель R)

  Имеется два варианта установки в зависимости от типоразмера и производительности:

   Радиальный шарикоподшипник (с дополнительной смазкой) в неразъемном исполнении(тип RASE).

  = установка на легких подшипниках

   Самоустанавливающийся шариковый или роликовый подшипник (с дополнительной смазкой при остановке или через маслопровод во время работы) в разделенном литом корпусе подшипника на лапках
   = установка на тяжелых подшипниках

   Оба варианта монтируются на устойчивый кронштейн подшипника.

• • Рабочее колесо REH
  • Рабочее колесо REH

  Высокопроизводительное рабочее колесо из листовой стали с загнутыми назад лопатками, низкого напряжения с роботизированной сваркой для окружной скорости до 80 м/с, защита поверхности до типоразмера 1120: порошковое покрытие на основе полиэфирной смолы, с типоразмера 1250: полимерное по-
  крытие в цвета RAL 7030 (каменно-серый).

   Аэродинамически оптимизированное впускное сопло

   Максимальный КПД: 86 %

   Точность изготовления рабочих колес обеспечивается сварочным роботом.

   Рабочие колеса поставаляются с привинчивающимися ступицами GG c коническими стальными зажимными втулками; с типоразмера 1120 используются стальные приварные ступицы.

  Рабочее колесо, ступица и вал совместно сбалансированы. Этим обеспечивается высокое качество балансировки (G 2,5) по ISO 14694-2003.

   Вал защищен покрытием Korrotec 73.
