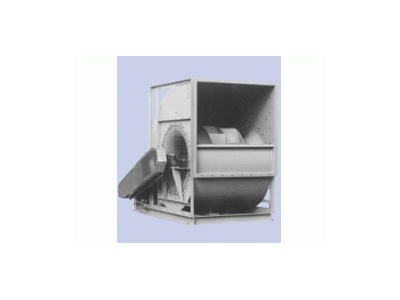

Вентиляторы радиальные TLT RZH

Где купить

Вентиляторы радиальные TLT cерия RZH с двусторонним всасыванием..

Программа поставок серия RZH:
12 типоразмеров
Номинальный - Øрабочего колеса 400-1400 мм
Производительность макс. 200 000 м3/ч
Повышение полного давления макс. 3 550 _а

Модель R с основной рамой для комплектования с двигателем и клиноременной передачей.

Модель E как встраиваемый вентилятор для приборов.

Технические характеристики

Технологии

• • Установка RZH
  • Установка RZH

  Поставляются два варианта установки в зависимости от типоразмера и
  мощности:
  – Радиальный шарикоподшипник (с дополнительной смазкой) в неразъемном исполнении (тип RASE).

  = установка на легких подшипниках


  – Самоустанавливающийся шариковый или роликовый подшипник с
  дополнительной смазкой при остановке или через маслопровод во время работы в разделяемом литом корпусе подшипника на лапках
    = установка на тяжелых подшипниках


  – Оба варианта монтируются на устойчивый кронштейн подшипника.

• • Корпус радиального вентилятора RZH
  • Корпус радиального вентилятора RZH


  Поставка для 4 положений корпуса (0°, 90°, 180°, 270°).

   Корпус сварной размеры выпускной рамы по DIN 24193, ряд 2.

   Защита поверхности однокомпонентным полимерным лаком цвета RAL 7030 (каменно-серый).



• • Рабочее колесо RZH
  • Рабочее колесо RZH

  Высокопроизводительное рабочее колесо из листовой стали с загнутыми
  назад лопатками, низкого напряжения с роботизированной сваркой для
  окружной скорости до 80 м/с, защита поверхности до типоразмера 1120.
  Порошковое покрытие на основе полиэфирной смолы, с типоразмера
  1250: полимерное покрытие в тоне RAL 7030 (каменно-серый).

   Аэродинамически оптимизированные сопла впуска.

   Максимальный Z_W: 86 %

   Точность изготовления рабочих колес обеспечивается сварочным роботом.

   Рабочие колеса поставаляются с привинчивающимися ступицами GG c
  коническими стальными зажимными втулками; с типоразмера 1120
  используются стальные приварные ступицы.

   Рабочее колесо, втулка и вал совместно сбалансированы. Этим обеспечивается высокое качество балансировки (G 2,5) по ISO 14694-2003.

   Вал защищен покрытием Korrotec 73.
