Кондиционеры центральные Воздухотехника КЦКМ (каркасные).

Кондиционеры (КЦКМ) предназначены для создания и поддержания искусственного климата, необходимого по комфортным или технологическим требованиям, предъявляемым к обслуживаемым помещениям. Кондиционеры используют внешние источники тепла и холода.

Кондиционеры предназначены для создания и поддержания в помещениях искусственного климата путем перемещения, тепловой, тепло-влажностной обработки, утилизации теплоты и очистки воздуха от атмосферной и технологической пыли до заданных параметров.

Область применения кондиционеров - системы кондиционирования воздуха и вентиляции общественных зданий и медицинских учреждений, при производстве вычислительной и электронной техники, в машиностроении, в энергетике, в легкой, пищевой и медицинской промышленности, а так же в других видах производств.

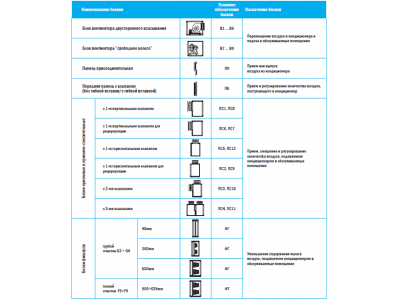

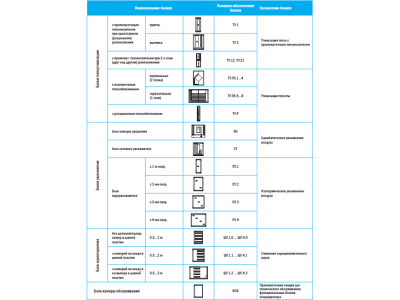

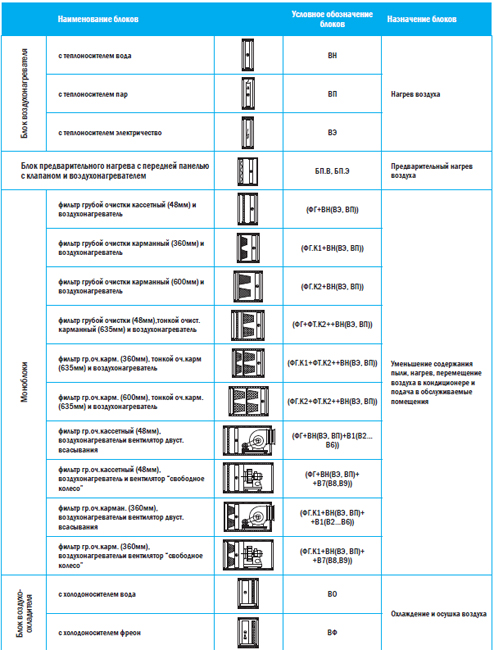

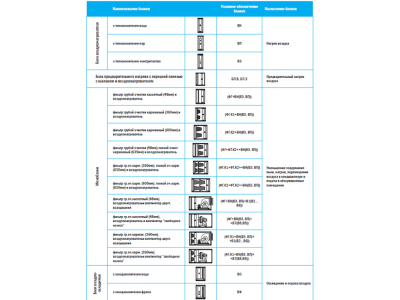

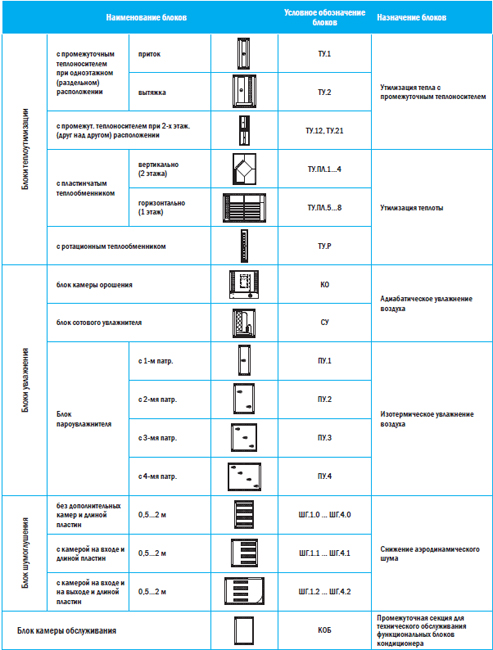

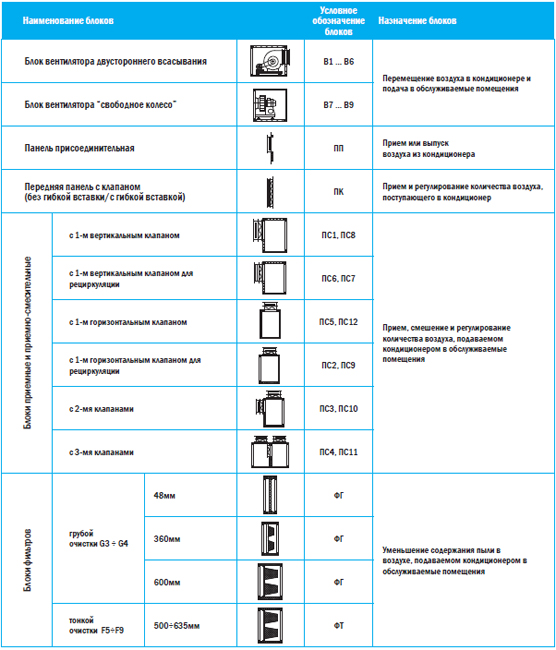

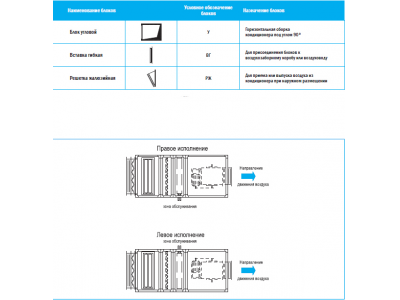

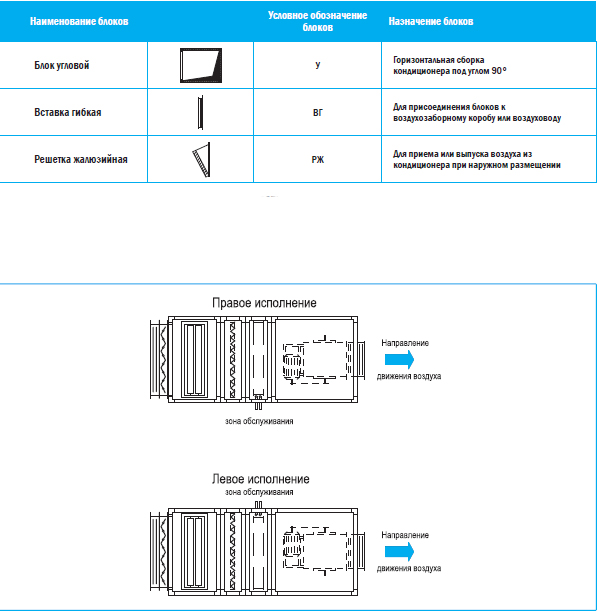

Кондиционер представляет собой набор последовательно размещенных функциональных блоков, моноблоков или одного моноблока.

Кондиционеры изготавливаются по ТУ 4892-233-04612941-06. Вид климатического исполнения (У) и (Т) категория размещения 1 по ГОСТ 15150.

Технические характеристики

Технологии

• Конструкция корпуса
  Конструкция корпуса

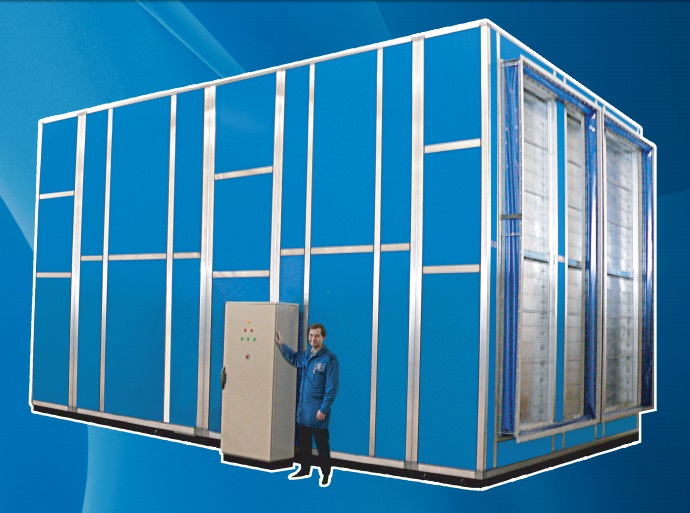

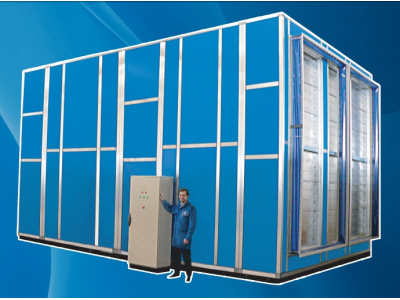

  Корпус блока представляет собой каркасную конструкцию, состоящую из специального алюминиевого профиля, соединенного между собой угловыми элементами. К каркасу через уплотнительные прокладки или герметик крепятсяпанели ограждения, выполненные из двух слоев оцинкованного металла, пространство между которыми заполнено теплоизолирующим материалом (пенополиуретаном). Наружная сторона панелей имеет покрытие порошковыми красками. Такая конструкция обеспечивает блоку необходимую жесткость, плотность и коррозионную стойкость. Толщина корпуса кондиционеров –50 мм. Собственное термическое сопротивление панелей ограждения кондиционеров –1,6 м2с/Вт.




• Монтаж кондиционера КЦКМ
  Монтаж кондиционера КЦКМ

  Присоединение к воздуховодам.

  Присоединение блоков кондиционера к воздуховодам осуществляется через гибкую вставку. Ответный фланец для гибкой
  вставки заказывается дополнительно. Крепление гибкой вставки и ответного фланца между собой осуществляется:
  - для кондиционеров КЦКМ-1,6…КЦКМ-40 болтами М6;
  - для кондиционеров КЦКМ-50…КЦКМ-250 болтами М8,
  Крепление ответного фланца к воздуховоду осуществляется самонарезающими винтами или болтами М6. Болты и самонарезающие винты в комплект поставки не входят и заказываются дополнительно.

  Присоеденинние к сети теплоносителя

  Присоединение теплообменников кондиционеров (воздухонагревателей, воздухоохладителей) осуществляется на резьбе и на фланцах (Ду65 и Ду80). Ответные фланцы и крепеж в комплект поставки не входят, но могут заказываться дополнительно. Подвод теплоносителя осуществляется к нижнему патрубку, отвод - от верхнего, если не выбрано другое монтажное положение теплообменника (см. программу «КЦКМ»).
  Присоединение теплообменников кондиционеров КЦКМ-1,6…КЦКМ-40 к сети теплоносителя должно осуществляться таким образом, чтобы была возможность выдвижения теплообменников для обслуживания (съемный участок трубопровода).

  Установка

  Установка кондиционера должна производиться на ровное бетонное основание.
  При установке кондиционера, в состав которого входят блоки, в которых применяется переливной сифон, необходимо учитывать размеры сифона и его положение относительно рамы.

• Подбор размера и расчет оборудования кондиционера
  Подбор размера и расчет оборудования кондиционера

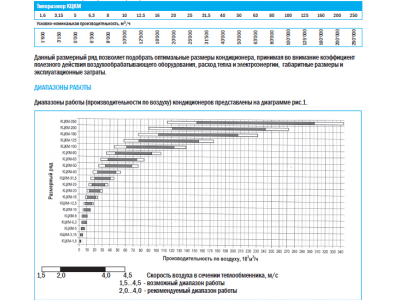

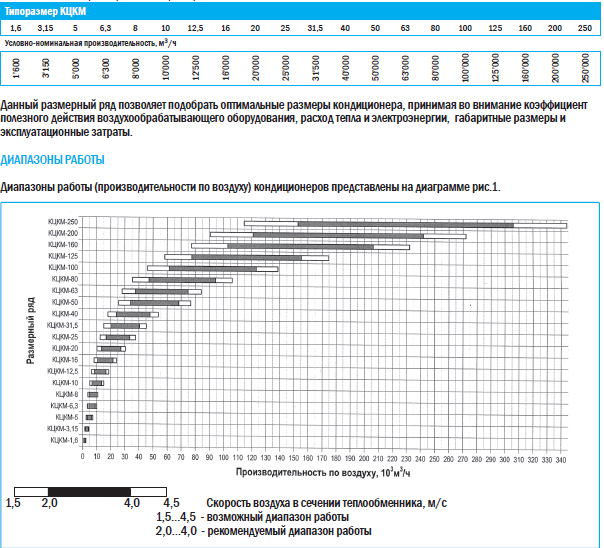

  Для подбора размера и расчета оборудования кондиционеров применяется компьютерная программа «КЦКМ». Данная программа позволяет производить выбор размера кондиционера с учетом его размеров и условий работы оборудования (скоростей воздуха), а также производить расчет всех параметров воздухообрабатывающего оборудования.



• Поставка дополнительного оборудования
  Поставка дополнительного оборудования

  Для комплектации кондиционеров изготавливаются системы автоматического управления (САУ) и узлы регулирования
  расхода теплоносителя для воздухонагревателей и воздухоохладителей (УР). Подробная информация о данном оборудовании
  представлена в каталоге «Системы автоматического управления кондиционерами КЦКМ и камерами приточными КПП» и в
  каталоге «Узлы регулирования расхода теплоносителя через воздухонагреватели и воздухоохладители».
  По желанию Заказчика кондиционер может поставляться с чиллером или компрессорно-конденсаторным блоком.
  Состав дополнительного оборудования Заказчик указывает в бланке заказа или оговорить в результатах расчета ( при
  использовании программы расчета «КЦКМ»).
