Что выбрать: классическое распашное остекление балконов пластиковыми окнами или раздвижные ПВХ-системы?

Проектирование светопрозрачных конструкций для выносных архитектурных элементов требует точного инженерного расчета. Современное остекление лоджий пластиковыми окнами решает комплексные задачи: снижение теплопотерь жилого здания, блокировка уличного шума и защита от атмосферных осадков. Однако выбор механизма открывания створок кардинально меняет физику эксплуатации пространства. Владельцы недвижимости неизбежно сталкиваются с дилеммой: установить классические тяжелые рамы с распашным механизмом или отдать предпочтение компактным сдвижным полимерным системам.

Данная статья представляет собой исчерпывающий технический анализ двух конкурирующих технологий. Мы разберем физические свойства материалов, механику работы фурнитуры, статические ограничения балконных плит и теплофизику процессов, происходящих в закрытом неотапливаемом помещении.

Материал-исследование создано при участии экспертов оконной компании Окна Оникс: https://okna-onyx.ru/, входящей в рейтинг лучших оконных компаний пластиковых окон Саратова и Энгельса по версии рейтингового портала https://saratov.ratingfirmporemontu.ru/.

Физика и инженерия балконных конструкций

Прежде чем анализировать типы оконных систем, необходимо понять архитектурную разницу между балконом и лоджией, так как этот фактор определяет допустимые весовые нагрузки.

Лоджия встроена в фасад здания. Она опирается на несущие стены с трех сторон. Ее бетонная плита способна выдерживать значительные статические нагрузки (до 400–600 кг на квадратный метр). Балкон является консольной (выносной) конструкцией. Плита защемлена в несущей стене только с одной стороны. В домах старого жилого фонда (постройки 1960–1980-х годов) естественный износ бетона и коррозия арматуры снижают несущую способность консольной плиты до критических значений.

Этот инженерный факт является отправной точкой при выборе типа остекления. Вес оконной конструкции складывается из массы поливинилхлоридного (ПВХ) профиля, стального армирующего каркаса и тяжелых стеклянных листов. Тяжелые многокамерные системы подходят для лоджий, тогда как старые балконы требуют облегченных инженерных решений.

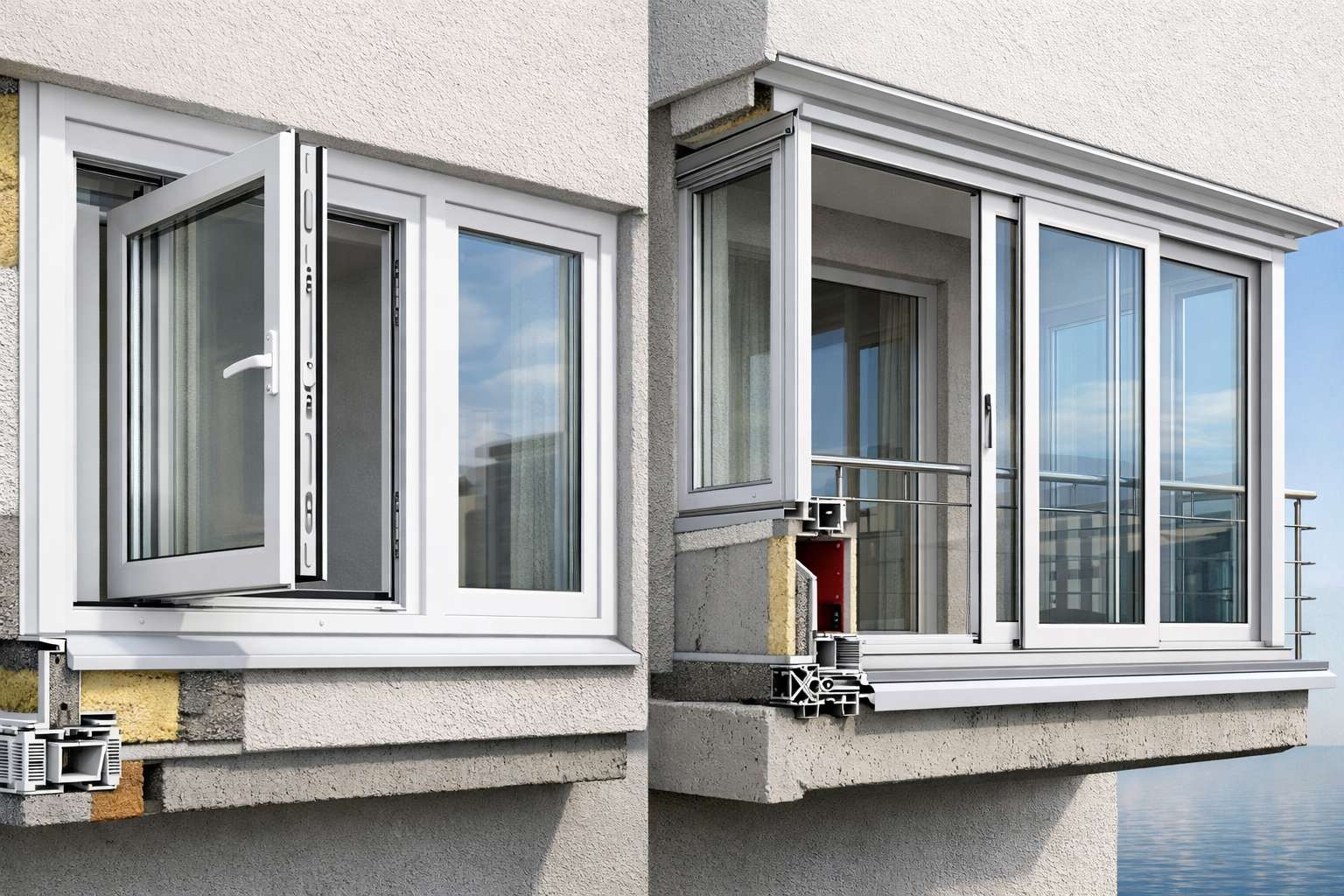

Классическое распашное ПВХ-остекление: Максимальная теплоизоляция

Классическое теплое остекление представляет собой систему, состоящую из многокамерного рамного профиля и створок, открывающихся внутрь помещения на поворотных или поворотно-откидных петлях.

Техническое устройство распашной системы

1. Профильная матрица. Каркас изготавливается из экструдированного поливинилхлорида. Внутри профиль разделен пластиковыми перегородками на изолированные воздушные камеры (от 3 до 7 штук). Воздух внутри камер работает как естественный теплоизолятор. Монтажная глубина профиля варьируется от 58 до 86 мм.
2. Стальное армирование. Полимерный каркас подвержен температурному расширению и не способен самостоятельно сопротивляться силе ураганного ветра. В центральную (самую большую) камеру ПВХ-профиля внедряется стальной оцинкованный прокат. Толщина металла составляет от 1.2 до 2.0 мм. Армирование придает раме жесткость.
3. Светопрозрачное заполнение. В распашные створки устанавливаются стеклопакеты. Для климатических зон с морозными зимами применяется двухкамерный стеклопакет (три листа флоат-стекла, разделенные двумя дистанционными рамками).
4. Фурнитурная обвязка. По периметру створки монтируется сложный стальной механизм. При повороте ручки подвижные цапфы заходят за ответные планки на раме, обеспечивая мощное прижатие створки к уплотнителям в нескольких точках одновременно.
5. Контуры уплотнения. Герметичность обеспечивается эластичными трубчатыми уплотнителями из EPDM-каучука (этиленпропиленовый каучук) или TPE (термоэластопласт). Они полностью перекрывают щели между рамой и створкой.

Преимущества распашных окон

Устанавливая классическое остекление балконов пластиковыми окнами, владелец получает систему с максимальными показателями герметичности.

• Энергосбережение. Многоточечный прижим и многокамерный стеклопакет блокируют промерзание. Разница температур между улицей и лоджией может достигать 20–25 градусов даже без дополнительного отопления.
• Звукоизоляция. Плотный прижим и стекла разной толщины (для гашения акустического резонанса) снижают уровень уличного шума на 30–40 децибел.
• Микроклимат. Наличие поворотно-откидного механизма позволяет переводить створку в режим микропроветривания, обеспечивая дозированный приток свежего кислорода без создания сквозняков.

Инженерные недостатки распашных окон

• Критический вес. Один квадратный метр такой конструкции весит от 32 до 40 килограммов. Стандартный балкон длиной 3 метра потребует установки конструкции общей массой более 200 кг (без учета веса крепежа, подоконников и козырьков).
• Захват полезной площади. Открытая нараспашку створка шириной 60–70 см перекрывает проход на узком балконе. Она мешает сушке белья, установке мебели и потолочных систем хранения. Распашной механизм требует наличия «мертвой зоны» для своего функционирования.

Раздвижные ПВХ-системы: Эргономика пространства

Долгое время на рынке существовал компромисс: либо тяжелые и теплые распашные ПВХ-окна, либо легкие, но абсолютно холодные и промерзающие алюминиевые раздвижные рамы. Развитие технологий экструзии полимеров привело к созданию полутеплых раздвижных пластиковых систем (наиболее известный представитель — профиль типа Slidors).

Техническое устройство сдвижных порталов

Механика работы сдвижной системы принципиально отличается от классических петель. Створки перемещаются параллельно друг другу в одной плоскости.

1. Рамный профиль (Коробка). Рама представляет собой широкий пластиковый профиль с интегрированными направляющими рельсами (полозьями). Как правило, это трехкамерный ПВХ-профиль, также усиленный стальным армированием для жесткости конструкции.
2. Подвижные створки. Створка собирается из узкого пластикового профиля. В нижнюю часть створки интегрируются роликовые каретки. Ролики изготавливаются из износостойкого полимера, часто с тефлоновым покрытием, что обеспечивает плавное и бесшумное скольжение тяжелого стекла по пластиковому рельсу.
3. Светопрозрачное заполнение. В отличие от мощных распашных систем, раздвижной ПВХ-профиль рассчитан на установку одинарного стекла (толщиной 4–5 мм) или узкого однокамерного стеклопакета (два стекла, общая ширина 14–18 мм).
4. Запорный механизм. Для фиксации створок в закрытом положении применяется серповидный замок. Крючок на одной створке цепляется за ответную деталь на раме или соседней створке.
5. Щеточное уплотнение. Вместо резиновых трубок, герметизация зазоров между створками и рамой обеспечивается фетровым (щеточным) уплотнителем (шлегелем). Ворс фетра часто обрабатывается силиконовой пропиткой для отталкивания влаги.

Преимущества раздвижных полимерных систем

Проектируя раздвижное остекление балкона пластиковыми окнами, инженеры решают главную проблему малогабаритных квартир — дефицит полезной площади.

• Абсолютная эргономика. Створки выезжают за пределы соседних глухих секций. Они не требуют радиуса для распахивания. На узком балконе шириной 80 сантиметров можно свободно ходить, открывать окна настежь, вешать белье и расставлять мебель вплотную к парапету.
• Сниженная масса. Отказ от тяжелых двухкамерных стеклопакетов и массивной стальной фурнитуры снижает вес одного квадратного метра до 15–20 килограммов. Это позволяет монтировать раздвижные ПВХ-системы на металлические парапеты старых балконов без возведения массивной кладки из пеноблоков.
• Термическое преимущество перед алюминием. В отличие от холодного алюминиевого профиля, поливинилхлорид обладает низким коэффициентом теплопроводности. Рама из пластика не промерзает насквозь и не покрывается коркой льда при минусовых температурах. Одинарный стеклопакет повышает температуру на балконе на 10–12 градусов по сравнению с улицей.

Инженерные ограничения раздвижных систем

• Полутеплый статус. Щеточный уплотнитель физически не способен обеспечить абсолютную герметичность (воздухонепроницаемость), характерную для EPDM-резины в распашных окнах. Микроскопические потоки холодного воздуха проникают сквозь ворс. Раздвижной ПВХ-балкон не получится превратить в полноценную отапливаемую жилую комнату зимой.
• Риск обледенения направляющих. В периоды резких перепадов температур (оттепель с дождем, сменяющаяся резким морозом) вода может скапливаться в полозьях нижней рамы. При замерзании воды роликовые каретки блокируются, и открыть створку до оттаивания льда становится физически невозможно. Для минимизации этого риска в нижней раме обязательно фрезеруются дренажные отверстия для отвода конденсата и осадков на уличный отлив.

Сравнительный структурный анализ систем

Для принятия объективного решения необходимо сопоставить обе технологии по ключевым физико-эксплуатационным параметрам. Формат прямого сравнения позволяет исключить маркетинговые мифы.

Параметр 1: Тепловое сопротивление (Коэффициент R)

• Распашная ПВХ-система: Обладает высоким сопротивлением теплопередаче (от 0.6 до 0.8 м²·°C/Вт при использовании энергосберегающих стеклопакетов). Подходит для интеграции лоджии в тепловой контур квартиры.
• Раздвижная ПВХ-система: Имеет базовое сопротивление теплопередаче (около 0.3 - 0.4 м²·°C/Вт). Выступает в роли буферной зоны, смягчающей перепады температур, но не заменяющей капитальную стену.

Параметр 2: Ветровые нагрузки и парусность

• Распашная ПВХ-система: Открытая створка площадью 1 квадратный метр при порыве ветра работает как парус. Фурнитура испытывает колоссальные нагрузки на вырыв. При сильном шторме открытую створку может захлопнуть с разрушительной силой (разбитие стеклопакета).
• Раздвижная ПВХ-система: Створка всегда зафиксирована в направляющих рельсах сверху и снизу. Ветровая нагрузка распределяется равномерно по всему каркасу рамы. Риск захлопывания или повреждения ветром сведен к нулю.

Параметр 3: Акустический барьер

• Распашная ПВХ-система: Снижает шум оживленной автомагистрали до уровня тихого шепота (звукоизоляция до 40 дБ). Абсолютная изоляция стыков.
• Раздвижная ПВХ-система: Гасит среднечастотные шумы (до 20-25 дБ). Щеточный уплотнитель пропускает низкочастотные акустические волны (гул транспорта).

Параметр 4: Обслуживание и клининг

• Распашная ПВХ-система: Мытье стекол безопасно и удобно, так как все створки открываются внутрь помещения. Владелец имеет полный доступ к наружной поверхности стекла.
• Раздвижная ПВХ-система: Для мытья наружной поверхности в многостворчатых глухих конструкциях створку необходимо аккуратно приподнять и вынуть из направляющих рельсов (снять с рамы), помыть внутри помещения, а затем установить обратно на ролики.

Архитектурные сценарии применения

Выбор инженерного решения всегда диктуется целевым назначением пространства и состоянием несущих конструкций здания.

Сценарий А: Объединение лоджии с гостиной (Создание термоса)

Если архитектурный проект подразумевает демонтаж балконного блока (двери и окна между комнатой и лоджией) для увеличения жилой площади, создание зимнего сада или теплого рабочего кабинета, применение раздвижных систем категорически запрещено нормами теплофизики. Полутеплый профиль приведет к катастрофическим теплопотерям, выстуживанию квартиры и образованию конденсата на стенах.

Единственное решение: Установка массивной 5- или 6-камерной распашной ПВХ-системы с двухкамерными мультифункциональными стеклопакетами. Требуется обязательное утепление парапета, пола и потолка экструдированным пенополистиролом (ЭППС) и монтаж источников автономного обогрева (инфракрасный теплый пол, электрический конвектор).

Сценарий Б: Остекление "Хрущевки" или "Брежневки"

Типовые пятиэтажные панельные дома обладают крайне узкими балконами с ветхими металлическими ограждениями. Установка тяжелых рам на такой парапет грозит обрушением конструкции. Возведение новой стены из пеноблоков для усиления основания «съест» еще 10–15 сантиметров драгоценного пространства. Открывать распашную створку на балконе шириной 80 сантиметров физически некомфортно.

Оптимальное решение: Раздвижная полимерная система. Она обладает малым весом, легко монтируется на укрепленный сваркой стальной парапет и сохраняет 100% полезного объема для сушки белья и хранения сезонных вещей. Балкон защищен от осадков, городской пыли и птиц.

Сценарий В: Балконы последних этажей (Монтаж независимой крыши)

На последних этажах зданий без верхнего перекрытия остекление сопровождается проектированием кровельной системы. Массивные распашные окна создают высокую статическую нагрузку. Если крыша делается зависимой (опирается на оконные рамы), вибрации от хлопающих тяжелых створок передаются на кровельные фермы, расшатывая узлы примыкания к стене.

Раздвижные ПВХ-рамы, благодаря плавному ходу кареток и отсутствию ударных нагрузок при открывании, работают в идеальной синергии с легкими конструкциями балконных крыш (из профнастила или металлочерепицы).

Теплофизика микроклимата: Точка росы и вентиляция

Грубой инженерной ошибкой является мнение, что установка герметичных окон автоматически делает балкон сухим и теплым. Поливинилхлорид и стекло не генерируют тепловую энергию, они лишь замедляют ее отдачу.

Абсолютная герметичность классических распашных ПВХ-окон несет скрытую угрозу — смещение "точки росы" и образование конденсата. Воздух внутри жилой квартиры всегда более теплый и влажный, чем на улице (дыхание людей, приготовление пищи, работа бытовой техники). При открывании балконной двери этот влажный воздух устремляется на холодную застекленную лоджию.

Если лоджия не утеплена (бетонный парапет и пол быстро промерзают), водяной пар моментально оседает на самых холодных поверхностях — стеклах и пластиковых рамах — превращаясь в капли воды. В сильный мороз этот конденсат замерзает, образуя толстую корку льда на стеклопакетах, а в углах помещения начинает активно развиваться черная плесень (грибок).

Механизмы защиты от конденсата

Для предотвращения деградации микроклимата при установке герметичных распашных систем инженеры применяют комплекс мер:

1. Создание паробарьера. Все холодные поверхности балкона (пол, потолок, фасадная стена парапета) обшиваются утеплителем с нулевым водопоглощением (ЭППС). Поверх утеплителя монтируется фольгированная пароизоляция (пенофол). Стыки проклеиваются металлизированным скотчем. Это изолирует холодный уличный бетон от контакта с теплым комнатным воздухом.
2. Активная конвекция. Установка теплого пола смещает точку росы наружу. Нагретый воздух поднимается вверх, создавая тепловую завесу вдоль стеклопакетов и высушивая влагу.
3. Пассивная вентиляция. В верхние части пластиковых рам интегрируются приточные климатические клапаны. При закрытых створках они обеспечивают микроскопический приток сухого уличного воздуха, нормализуя уровень влажности и организуя вытяжку влажного воздуха обратно в вентиляционные шахты квартиры.

Раздвижные системы с щеточным уплотнителем менее подвержены эффекту жесткого конденсата. Фетровый ворс обеспечивает естественную микровентиляцию (инфильтрацию), позволяя избыточной влаге беспрепятственно выветриваться на улицу.

Регламенты монтажа и формирование монтажного шва

Независимо от выбранной системы (распашной или сдвижной), долговечность конструкции на 70% зависит от соблюдения строительных нормативов (ГОСТ 30971-2012) при устройстве монтажных узлов примыканий.

Полиуретановая монтажная пена, используемая для заполнения зазоров между ПВХ-рамой и стенами, является отличным теплоизолятором, но она стремительно разрушается под воздействием ультрафиолетовых лучей (солнечного света) и теряет свойства при намокании.

Инженерный стандарт требует создания трехслойного монтажного шва:

1. Наружный слой (Защита от климата). С уличной стороны монтажный шов защищается ПСУЛ (предварительно сжатой уплотнительной лентой) или паропроницаемыми акриловыми герметиками. Этот слой защищает пену от дождя и солнца, но позволяет выводить наружу случайную влагу. Дополнительно снаружи устанавливаются металлические отливы (снизу) и козырьки (сверху), жестко зафиксированные к бетонной плите для отвода талой воды.
2. Центральный слой (Тепло- и звукоизоляция). Пространство заполняется профессиональной полиуретановой монтажной пеной. Она компенсирует температурные расширения пластикового профиля и блокирует промерзание зазоров.
3. Внутренний слой (Пароизоляция). Со стороны балкона пенный шов закрывается специальными пароизоляционными лентами (бутилкаучуковыми или металлизированными). Эта лента не позволяет влажным парам из помещения проникать внутрь утеплителя.

Особое внимание уделяется статическому крепежу. Оконные блоки фиксируются к бетону или кирпичу не только пеной, но и мощными анкерными пластинами или нагелями (турбошурупами) с шагом не более 60–70 сантиметров. Для жесткого соединения длинных балконных фасадов (из нескольких рам) используются статические трубы (соединители с внутренним толстостенным стальным квадратом). Они предотвращают раскачивание фасадной линии от ветровой нагрузки.

Алгоритм инженерного выбора

Проектирование остекления не допускает универсальных шаблонов. Решение должно опираться на математику и физику конкретного объекта.

• Если цель — превратить лоджию в жилую комнату, круглогодичный рабочий кабинет или теплую оранжерею, единственным технически верным решением является монтаж распашных многокамерных ПВХ-систем с двухкамерными энергосберегающими стеклопакетами в комплексе с капитальным утеплением стен.
• Если цель — защитить балкон от снега, косого дождя, опавших листьев и уличной пыли, сохранив каждый сантиметр узкого пространства для сушки белья и хранения вещей, оптимальным выбором становится установка раздвижных полимерных конструкций. Они снижают нагрузку на ветхую плиту, не перекрывают проход при проветривании и обеспечивают температурный буфер между улицей и квартирой.

Оба варианта, при условии использования качественного первичного поливинилхлорида, мощного стального армирования и строгого соблюдения технологий трехслойного монтажа, гарантируют десятилетия безупречной эксплуатации архитектурного элемента.
