Как подобрать промышленный вентилятор для производственного помещения

Промышленная вентиляция должна обеспечивать расчетный воздухообмен при сопротивлении конкретной сети. Воздуховоды, повороты, фильтры, клапаны и решетки создают потери давления, поэтому выбирать вентилятор только по максимальной производительности из каталога неправильно.

Сначала определяют задачу системы: удаление тепла, влаги, пыли, паров или технологических выделений, подача наружного воздуха либо поддержание воздушного баланса. Исходные данные зависят от производства и условий эксплуатации объекта.

С каких параметров начинается подбор

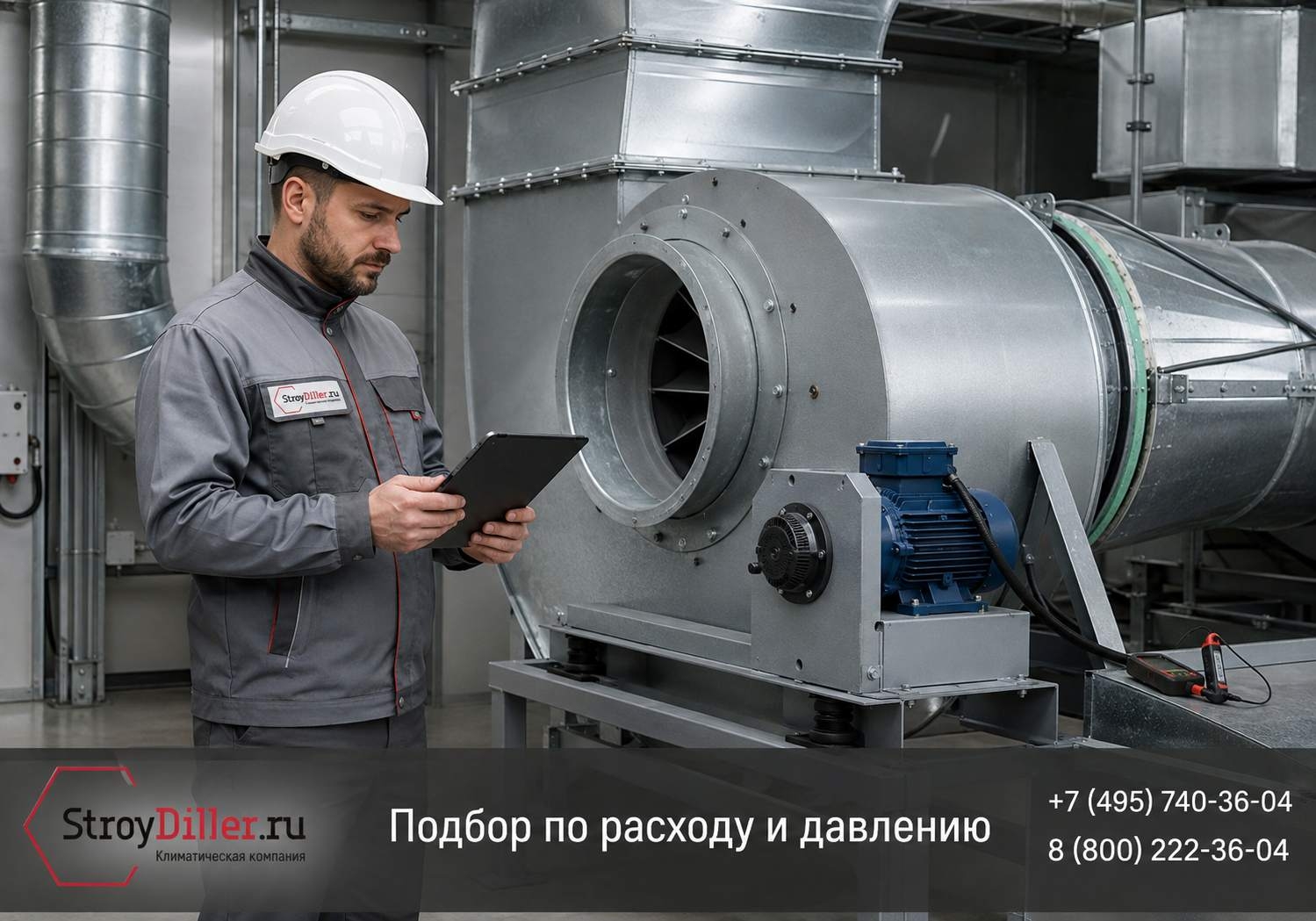

Основные аэродинамические параметры — расход воздуха и давление. После расчета необходимого расхода определяют потери давления в сети. Полученную рабочую точку сопоставляют с аэродинамической характеристикой модели: нужные расход и давление должны обеспечиваться одновременно.

Выбирать вентиляторы для систем вентиляции следует после подготовки исходных данных: расхода, сопротивления сети, параметров среды, электропитания и требований по шуму.

вентиляторы для систем вентиляции

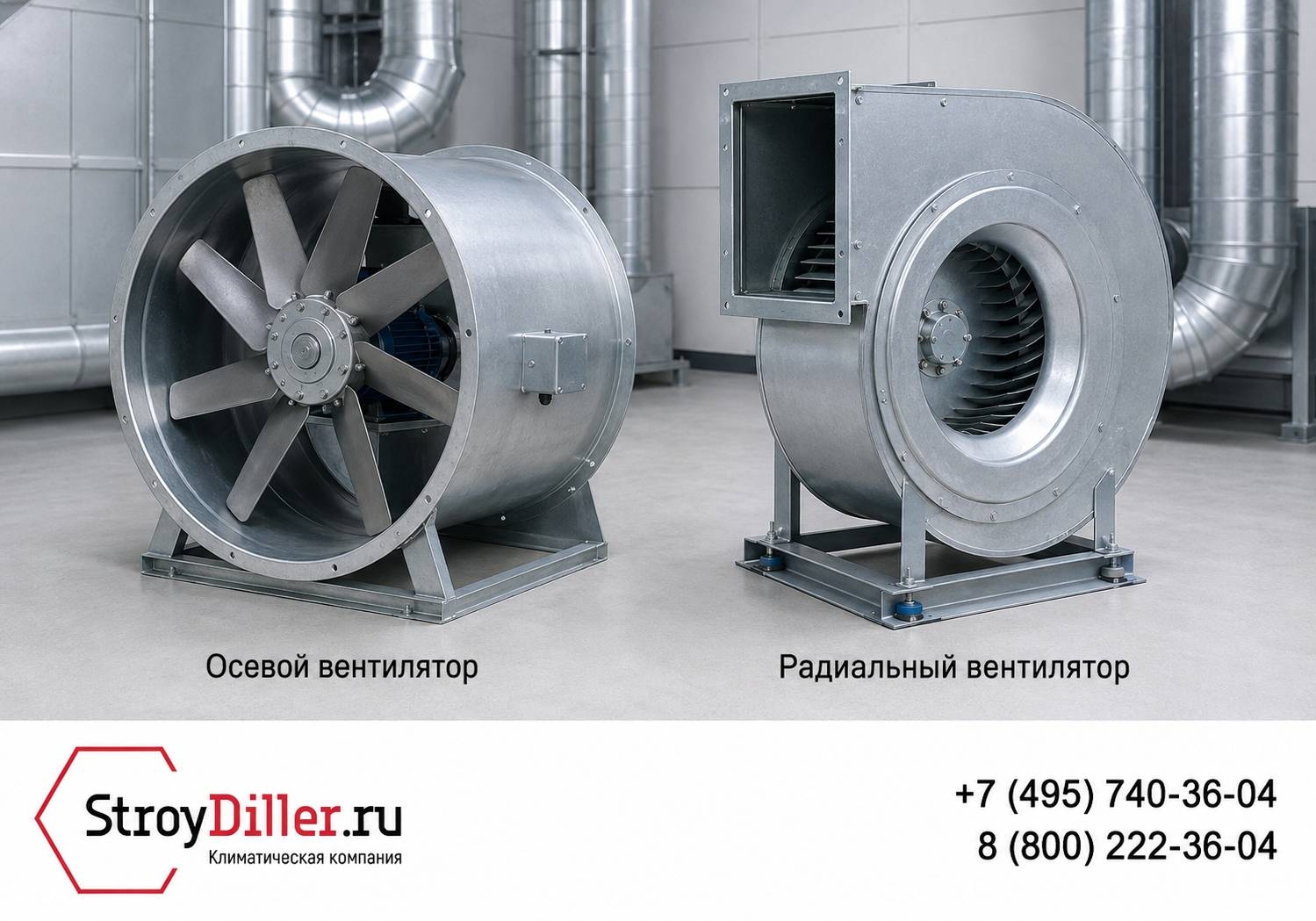

Осевой или радиальный вентилятор

Осевые модели

В осевом вентиляторе поток на входе и выходе из рабочего колеса движется параллельно оси вращения. Такие модели применяют в общеобменной и технологической вентиляции, включая стеновые проемы и воздуховодные сети.

Радиальные модели

У радиального вентилятора поток поступает в рабочее колесо параллельно оси вращения, а выходит перпендикулярно ей. Эту конструкцию используют в приточных, вытяжных и технологических системах. Тип вентилятора выбирают по параметрам сети, компоновке и характеристикам среды.

Что учитывать кроме расхода и давления

Состав и температура перемещаемой среды

Общепромышленное исполнение подходит не всегда. При наличии агрессивных веществ, пыли, волокнистых или липких частиц требуется оборудование, рассчитанное на такие условия. Для потенциально взрывоопасной среды применяют специальное исполнение. Допустимые температура, запыленность и химическая активность среды указываются производителем.

Электропитание и управление

Проверяют напряжение, число фаз, мощность двигателя, способ пуска, регулирование частоты вращения и совместимость с автоматикой. Переменный режим работы учитывают при подборе двигателя и регулятора.

Шум и вибрация

На шум влияют рабочая точка, скорость воздуха, компоновка сети, крепления и передача вибрации конструкциям здания. При необходимости предусматривают гибкие вставки, виброизоляторы и шумоглушители, подобранные по акустическому расчету.

Последовательность выбора оборудования

1. Определить назначение и режим работы вентиляции.
2. Рассчитать расход и сопротивление сети.
3. Установить параметры перемещаемой среды.
4. Выбрать тип и исполнение вентилятора.
5. Сопоставить рабочую точку с характеристикой модели.
6. Проверить питание, регулирование, шум и монтаж.

Частые ошибки при подборе

Распространенная ошибка — подбор только по расходу без учета давления. Нельзя заменять расчет выбором по диаметру патрубка или мощности двигателя: одинаковые размеры не означают одинаковые характеристики. Избыточный запас также нежелателен — оборудование может работать вне расчетного режима, создавать дополнительный шум и расходовать больше электроэнергии.

Вывод

Подбор промышленного вентилятора начинается с расчета системы. Расход, давление, параметры среды, двигатель, регулирование, шум и условия обслуживания рассматривают совместно. Это позволяет выбрать оборудование для реальных условий объекта.
