Осевые вентиляторы для сушильных камер: что важно при замене

В сушильной камере для древесины вентиляторы — самый нагруженный узел. Они работают круглосуточно неделями, в горячем и влажном воздухе, регулярно меняя направление вращения. Именно от них зависит, насколько равномерно высохнет штабель: если воздух проходит через доски медленно или неравномерно, часть пиломатериала пересыхает и трескается, а часть остаётся сырой. Рассказываем, на что смотреть, когда вентилятор нужно заменить.

Где стоят вентиляторы и что они делают

В конвективной камере вентиляторы установлены в вентборте — перегородке над ложным потолком. Они гонят воздух по замкнутому кругу: через калориферы, где он нагревается, затем вниз и поперёк штабеля через зазоры между досками. Чтобы обе стороны штабеля сохли одинаково, вентиляторы периодически реверсируют — например, каждые три часа с короткой паузой на остановку.

Отсюда требования к вентилятору: он должен одинаково хорошо работать в обе стороны, выдерживать горячий воздух с высокой влажностью и не терять балансировку от постоянных пусков и остановок.

Признаки, что вентилятор пора менять

• появилась вибрация или гул, которых раньше не было;
• двигатель греется сильнее обычного, срабатывает защита;
• лопасти покрыты коррозией, деформированы или треснули;
• штабель стал сохнуть неравномерно: с одной стороны пересушено, с другой — сырое;
• подшипники шумят, а двигатель снят с производства, и его не найти.

Что учесть при подборе замены

Номер и посадочные размеры

Номер осевого вентилятора соответствует диаметру рабочего колеса в дециметрах: ВО №5 — около 500 мм, №6 — около 600 мм и так далее. При замене важно совпадение диаметра и посадочных мест в вентборте, иначе придётся переделывать перегородку.

Корпус

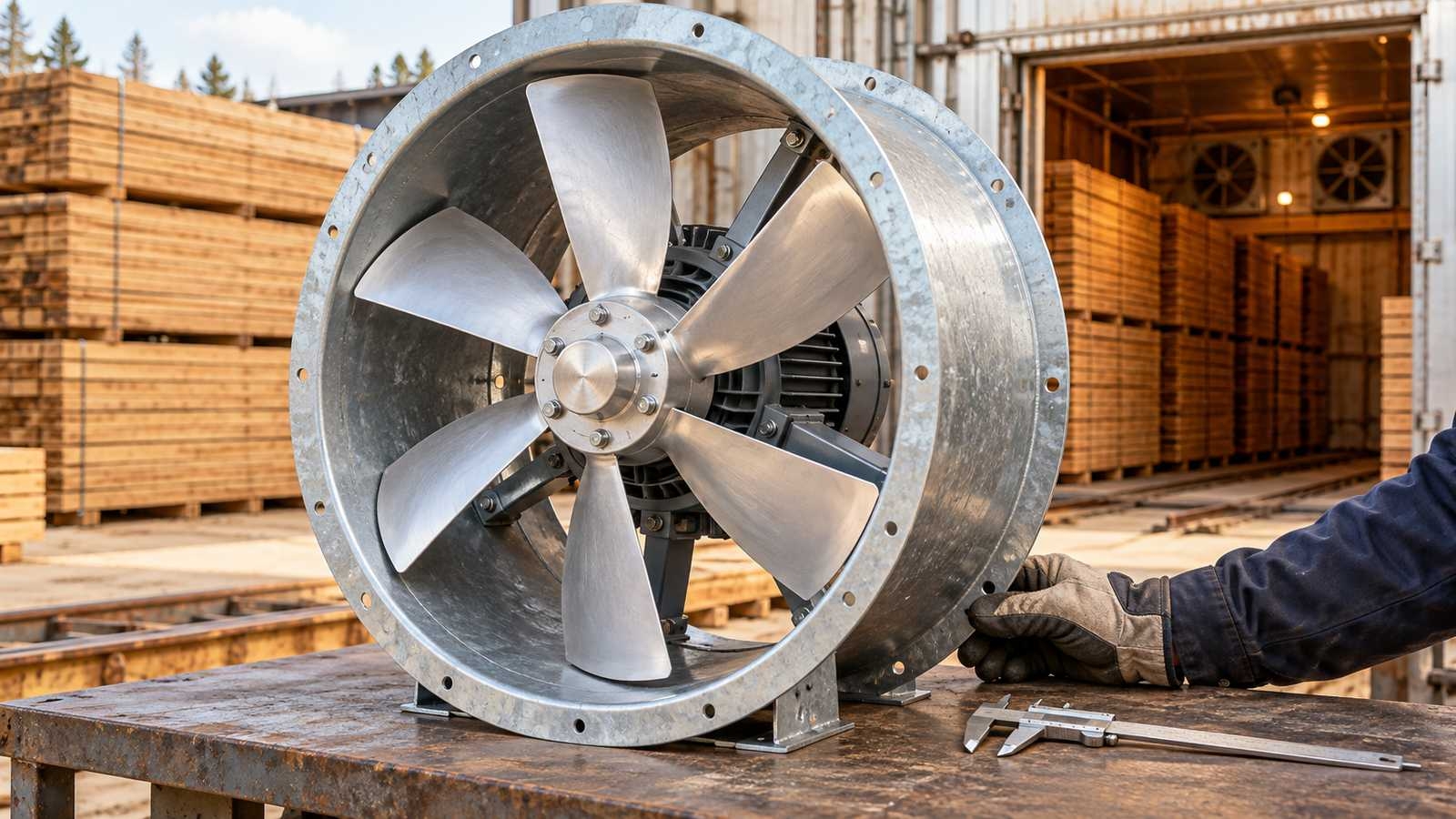

Обечайки бывают круглые и квадратные. В импортных камерах чаще встречаются круглые корпуса с отбортовкой, которая служит одновременно фланцем и рёбрами жёсткости. Хорошая новость: такие корпуса сегодня изготавливают в России под существующие размеры.

Рабочее колесо

Колёса бывают цельноалюминиевые, полиамидные и сборные — с металлической ступицей и алюминиевыми лопастями. Угол установки лопастей подбирают под мощность двигателя и нужный расход воздуха. После сборки колесо обязательно балансируют, иначе вибрация быстро разобьёт подшипники.

Двигатель

Двигатель должен быть рассчитан на работу во влажной среде при повышенной температуре и на частый реверс. Схема с двигателем внутри потока воздуха проще и надёжнее в обслуживании, чем выносные приводы с валами и ремнями.

Импортная камера: менять узел или всю вентиляцию

Оригинальные вентиляторы и запчасти для многих импортных камер сейчас поставляются с перебоями или не поставляются вовсе. Ждать месяцами, пока камера простаивает, дорого. Выход — заказать вентилятор у российского производителя под существующие посадочные размеры. Тогда камера возвращается в работу за дни, а не за месяцы, и следующую замену можно сделать так же быстро.

Например, ГК «Ижевский промышленник» изготавливает осевые вентиляторы для сушильных камер ВО №5–8 с круглым и квадратным корпусом, а также вентборты в сборе, — под замену как в российских, так и в импортных камерах. Срок изготовления — от 7 дней, цены начинаются примерно от 35 тысяч рублей за вентилятор №5.

Как продлить срок службы вентиляторов

1. Раз в сезон осматривайте лопасти и крепления, подтягивайте болты.
2. Следите за вибрацией: её рост — первый признак разбалансировки или износа подшипников.
3. Не отключайте реверс: он нужен не только штабелю, но и равномерному износу узлов.
4. Проверяйте, что воздух действительно идёт через штабель, а не в обход — по бокам и над досками. Иначе вентиляторы работают впустую.

Исправная вентиляция — это ровная сушка без трещин и попадание в нужную конечную влажность. Подробно о том, какой должна быть влажность доски для разных изделий и как её проверить, рассказано в статье на 240706.ru.
