Как сделать проект дома самому легко и с учетом всех правил

Строительство современного загородного дома дает возможность создать пространство, которое будет полностью соответствовать вашим потребностям и образу жизни. Но прежде чем техника въедет на участок и начнутся земляные работы, необходимо иметь на руках четкий и проработанный план. В статье разберемся, как нарисовать проект дома своими руками без ошибок и больших трат.

На что обратить внимание перед тем, как сделать проект дома

Проектирование начинается с тщательного анализа своих потребностей и особенностей территории:

1. Возьмите кадастровый план и посмотрите, где проходят официальные границы участка. От этих линий необходимо отступить минимум 3 метра до соседского забора и не менее 5 метров до проезжей части, если вы планируете ставить дом фасадом к дороге.
2. Определите, есть ли уклон или возвышенности. Рельеф влияет на выбор типа фундамента и объем подготовительных земляных работ.
3. Выясните, где находятся магистральные сети. Нужно узнать, как далеко проходит труба центрального водоснабжения и на каком расстоянии стоит столб с электричеством. От расположения дома относительно этих коммуникаций напрямую зависит место, в котором будут котельная и бойлерная. Чем дальше вы расположите технические помещения, тем дороже обойдется прокладка инженерных сетей.
4. Продумайте коммуникации. Одной из самых сложных систем считается отопление. Спланировать схему обогрева с учетом всех технических нюансов помогут специализированные приложения. Выберите подходящую программу для проектирования отопления. Такие инструменты позволяют рассчитать необходимую мощность котла и правильно развести контуры по помещениям.
5. Подумайте о размерах здания. При создании проекта дома своими руками важно определиться с общей площадью будущего строения. Для семьи из трех или четырех человек оптимальным считается диапазон от 100 до 120 квадратных метров. Если заложить большую площадь, стоит сразу готовиться к высоким расходам на отопление, текущий ремонт и уборку.
6. Составьте подробный список всех необходимых помещений. Запишите, сколько спален вам нужно, требуется ли отдельный кабинет для работы, где будет находиться санузел и сколько их потребуется.

Создание проекта дома без ошибок: практические советы

Для самостоятельного проектирования можно использовать программу Мой Дом 3D. Это отечественный софт, адаптированный для новичков. Он позволяет работать с двухмерным чертежом и сразу видеть объемную трехмерную модель. Это помогает лучше контролировать пропорции и расположение всех элементов. В каталоге есть более 1200 моделей мебели и техники, поэтому самостоятельно рисовать кровати и светильники не придется.

Разберем по шагам, как самому сделать проект дома на компьютере.

Фундамент

В самом начале нужно выбрать тип основания. Важно понимать, какой вариант подходит для вашего земельного участка:

• Монолитная плита — оптимальный выбор для территорий с пучинистыми почвами и высоким уровнем грунтовых вод, так как она равномерно распределяет нагрузку и не деформируется при сезонных подвижках.
• Ленточный фундамент предназначен для сухих и устойчивых грунтов, где нет риска пучения и высоких подземных вод.
• Сваи используются на сложном рельефе с перепадами высот, где другие варианты потребовали бы масштабных земляных работ по выравниванию площадки.

Чтобы смоделировать фундамент в программе, нажмите «Добавить этаж». Выберите пункт «Цокольный этаж» и начертите контур. Таким образом можно смоделировать ленточное основание. Отредактируйте его параметры, перейдя на вкладку «Этажи». Задайте ширину ленты и глубину ее заложения, изменив высоту и толщину «стен», образующих цоколь.

Первый этаж

В том же окне, где вы создавали цоколь, добавьте жилой этаж частного дома. Затем начертите внешние стены и перегородки.

Кликните левой кнопкой мыши на поле чертежа, чтобы задать первую точку, и ведите линию, замыкая контур там, где начали. Программа в реальном времени показывает длину каждого отрезка и площадь получившейся комнаты — это помогает строго контролировать метраж.

Когда процесс создания стен будет завершен, инструментом «Перегородка» разбейте внутреннее пространство на функциональные зоны. Все стены можно свободно двигать по чертежу. Ванную и технические помещения на первом этаже лучше расположить вплотную к кухне. Такое решение позволяет сократить длину канализационных труб и объединить стояки. Кроме того, это поможет легче понять, как сделать проект дома самостоятельно.

Теперь добавьте двери. Нажмите на одноименную кнопку в правом меню и выберите подходящую модель из каталога. После того разместите дверной проем на плане, размер и дизайн можно изменить в разделе «Свойства», который находится справа вверху.

Если работаете в трехмерном режиме, для перемещения объекта удерживайте цветные стрелки или саму дверь. Чтобы изменить направление открывания, зажмите фиолетовую дугу и поверните ее в нужную сторону. На двухмерном чертеже отображается траектория движения двери. Это помогает проверить, не будет ли полотно перекрывать проход или упираться в стоящую рядом мебель.

Окна добавляются в проект аналогичным образом. В каталоге программы представлены одинарные, двойные и тройные рамы. Размер короба и цвет наличников настраиваются в меню справа. Чтобы расположить окно выше или ниже относительно уровня пола, потяните за синюю стрелку, либо введите точное значение в сантиметрах в поле «Свойства».

Перед тем как создать проект дома самому, нужно решить, сколько ярусов будет в доме. Если остановились на двухэтажном варианте, не забудьте сделать вырез в потолочном перекрытии и установить лестницу. Переместитесь в дополнительные настройки: в конструкторе можно изменить геометрию марша, количество и размер ступеней, а также число стоек для перил. Для безопасности жильцов на втором этаже обязательно нужно построить ограждения по краю проема.

Проект создан в программе Мой Дом 3D

Второй этаж

Добавьте новый уровень через то же меню. Помните, что стены второго этажа не обязаны повторять конфигурацию первого — это распространенная ошибка новичков, не знающих, как самому нарисовать проект дома на компьютере. Вы можете сделать эркер с панорамным остеклением или изменить геометрию комнат, если того требует архитектурное решение. В программе предусмотрена такая функция: создавайте планировку верхнего уровня сами или просто скопируйте конфигурацию первого.

Если хотите оборудовать мансарду вместо полноценного второго этажа, задавайте высоту вертикальных стен не менее 1,5 метра. Сделав их ниже, вы оставите значительную часть площади под скатами крыши. Такое пространство окажется бесполезным — там нельзя будет поставить высокую мебель или свободно передвигаться в полный рост.

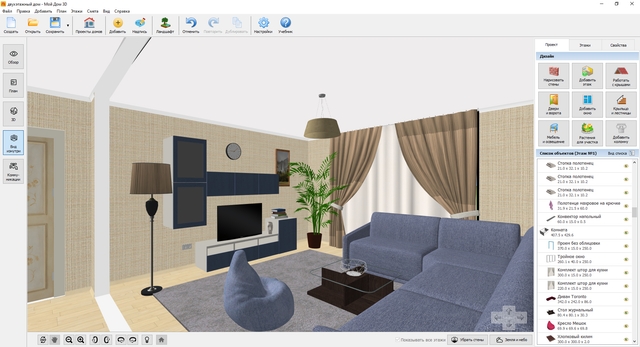

Добавьте в комнаты кровати, шкафы и другие предметы. Все они доступны по кнопке «Мебель и освещение». Выберите категорию, которая вам нужна, или воспользуйтесь поиском. Разместите выбранный объект в помещении, а затем зайдите во вкладку со свойствами. В ней можно изменить размеры и окраску модели. Замените стандартные текстуры на другие из каталога или загрузите собственные, воспользовавшись функцией из верхней панели.

Проект создан в программе Мой Дом 3D

Выбор крыши

В разделе «Крыша» выберите подходящую конфигурацию из тех, что предлагает программа. В каталоге представлены плоские, двускатные, пирамидальные, вальмовые, ломаные и многощипцовые крыши. Выбранная конструкция построится автоматически по внешнему периметру стен. Это избавит вас от необходимости самостоятельно рассчитывать геометрию скатов. Однако вы можете скорректировать параметры под свои нужды: изменить угол скатов, высоту конька, размеры фронтонных свесов. Все это настраивается на вкладке «Свойства».

Для средней полосы России оптимальный угол наклона скатов составляет 30–40 градусов. Учитывайте это, продумывая, как нарисовать проект плана дома самому. При таких параметрах снег не накапливается на крыше толстым слоем и не создает избыточную нагрузку на стропильную систему.

Коммуникации

План считается полностью готовым только тогда, когда в нем детально продуманы все инженерные сети.

Разместите радиаторы отопления под каждым окном — это классическое решение, которое эффективно работает в любом климатическом регионе. Затем продумайте планировку котельной. Разместите оборудование и проложите трубы подачи и обратки.

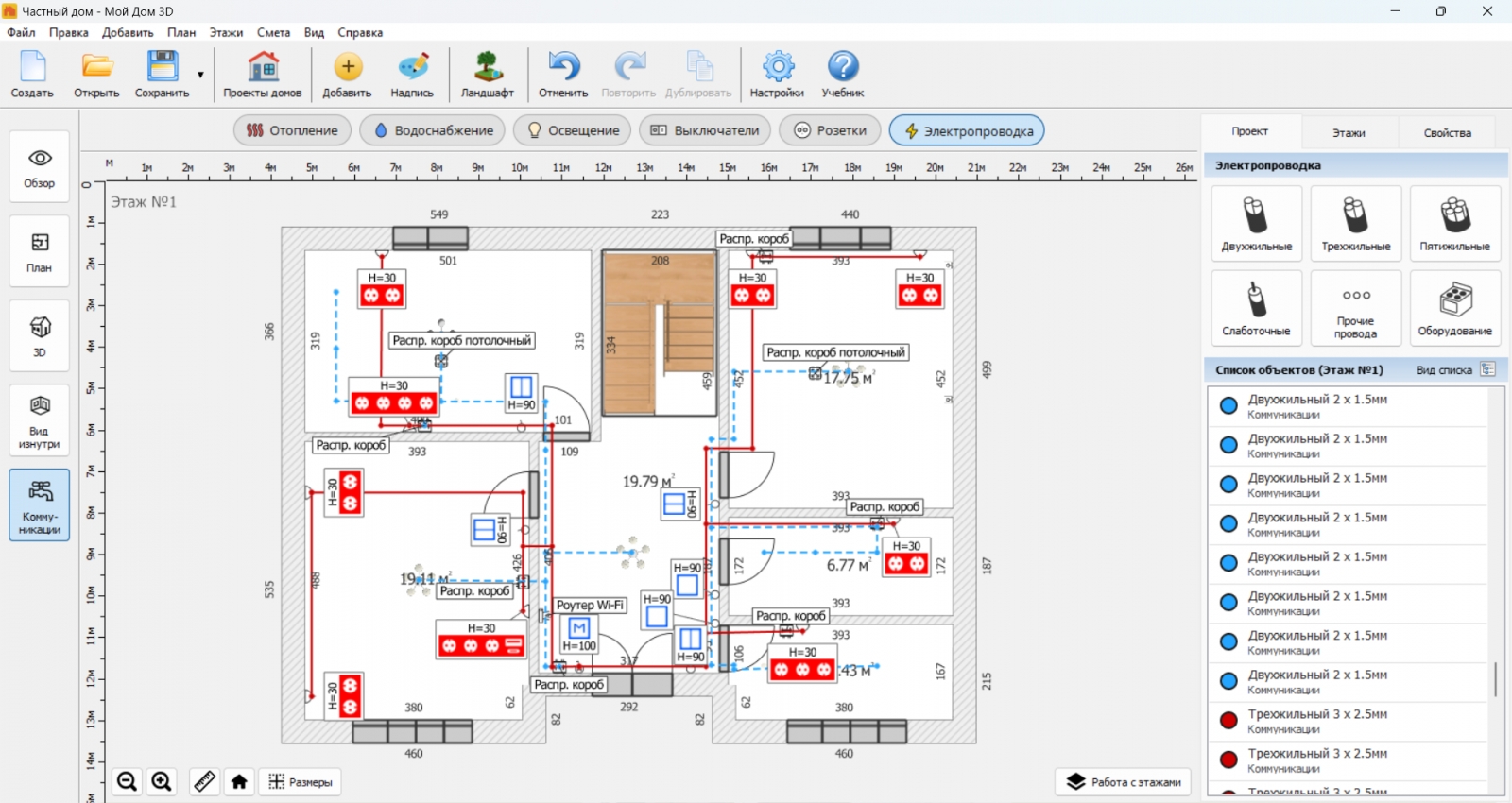

При проектировании электрики соблюдайте несколько простых правил. Розетки и выключатели располагайте на расстоянии 100–150 мм от края дверного проема — при таком размещении они не будут перекрываться открытой дверью. Розетки, которые находятся возле отопительных приборов, ставьте с отступом не менее 50 мм, чтобы избежать перегрева корпуса. В ванных комнатах и санузлах розетки размещайте на высоте не менее 600 мм от уровня чистого пола и на расстоянии не менее 300 мм от ванн, душевых кабин и раковин. Распределительные коробки устанавливайте на расстоянии 150–200 мм от потолочной линии.

В ванных комнатах и на кухне расставьте точки подключения воды. Привяжите их к одному стояку — это упрощает прокладку труб и снижает количество соединений, которые являются потенциальными местами протечек. Соблюдайте нормативное расстояние между водопроводными трубами и электропроводкой: не менее 100 мм при скрытой укладке в стенах.

Проект создан в программе Мой Дом 3D

Заключение и выводы

Если вы еще не знаете, как самостоятельно спроектировать дом, воспользуйтесь специальной программой. Мой Дом 3D дает возможность создать план без привлечения дорогостоящих специалистов на начальных этапах. С таким документом можно обращаться к строительной бригаде или в компанию. Для финальной проверки проекта перед началом строительства лучше привлечь профильного специалиста — архитектора или инженера-конструктора. Но основной объем работы по созданию планировки, расстановке мебели и визуализации внешнего облика постройки вы выполните самостоятельно.
