Крупное промышленное оборудование из Китая: что проверить до начала перевозки

Промышленное климатическое оборудование редко покупают по принципу «оплатили — погрузили — отправили». Чем крупнее установка, тем больше параметров нужно проверить ещё до того, как она покинет китайский завод.

Особенно это относится к чиллерам, центральным вентиляционным установкам, градирням, компрессорным блокам, теплообменникам, насосным агрегатам и другим крупным инженерным системам.

Одно оборудование помещается в стандартный контейнер без изменений. Другое проходит по длине и ширине, но после изготовления деревянного короба становится слишком высоким. Третье можно перевезти только после демонтажа части конструкции. Для четвёртого потребуется открытая контейнерная платформа или специальный автомобиль.

Поэтому понятие «негабарит» появляется не из названия оборудования, а из его фактических транспортных параметров.

Подробнее о доставке негабаритных грузов из Китая и других стран можно посмотреть на сайте АК ЛАЙН. Ниже разберём, какие данные по промышленному оборудованию стоит получить от производителя до выбора транспортной схемы.

Каталожные размеры оборудования — только отправная точка

Производитель обычно указывает в технической документации размеры самого изделия.

Для проектировщика этого достаточно, чтобы понять, поместится ли установка в машинном помещении или на кровле.

Для перевозки нужны другие данные.

После подготовки к отправке оборудование может быть:

• установлено на деревянное или металлическое основание;
• закрыто защитным коробом;
• обёрнуто влагозащитным материалом;
• дополнено внешними распорками;
• закреплено в транспортной раме;
• объединено с отдельными комплектующими.

Каждый такой элемент увеличивает транспортные размеры.

Например, ширина самого чиллера может подходить для выбранного способа перевозки, а усиленная рама добавит несколько сантиметров с каждой стороны. Именно они могут изменить дальнейшую схему.

Финальные габариты нужно получать после упаковки

Одна из наиболее рискованных ситуаций — бронировать транспорт по заводскому чертежу оборудования.

На момент расчёта известны размеры установки, но упаковщик ещё не определил конструкцию основания и короба.

После завершения упаковки выясняется, что грузовое место стало:

• шире;
• выше;
• длиннее;
• тяжелее.

Для стандартного груза небольшое изменение часто несущественно.

Для крупной установки оно может означать переход к другому типу контейнера, другой платформе или совершенно иной схеме вывоза.

Поэтому предварительный расчёт допустим по техническим данным изделия, но окончательный вариант перевозки лучше подтверждать по параметрам готового грузового места.

Чиллер и вентиляционная установка создают разные задачи

Крупное климатическое оборудование нельзя рассматривать как одну категорию груза.

Даже установки сопоставимой массы могут иметь совершенно разную геометрию.

Чиллер часто представляет собой относительно компактный, но тяжёлый агрегат.

Центральная вентиляционная установка может состоять из длинной последовательности секций.

Градирня — иметь большой объём при сравнительно меньшей плотности массы.

Компрессорный блок — концентрировать значительную массу на небольшой площади основания.

Поэтому перевозчику важны не только:

• общий вес;
• общий объём;
• стоимость оборудования.

Нужны параметры каждого отдельного места и понимание конструкции груза.

Секционное оборудование стоит обсуждать с заводом ещё до сборки

Многие инженерные системы конструктивно состоят из отдельных модулей.

Это даёт возможность влиять на транспортные размеры ещё на этапе производства.

Например, вентиляционная установка может поставляться:

• одним собранным блоком;
• несколькими крупными секциями;
• отдельными функциональными модулями.

Для монтажа единый блок иногда удобнее: на объекте требуется меньше сборочных операций.

Но для международной перевозки слишком длинная или высокая конструкция может существенно усложнить логистику.

Поэтому ещё до окончательной сборки полезно сопоставить два варианта: перевезти оборудование единым модулем или разделить на транспортные секции.

Разборка ради перевозки должна быть технически обоснована

Уменьшить размеры можно не только разделением секционной установки.

У оборудования иногда демонтируются:

• защитные панели;
• опоры;
• патрубки;
• козырьки;
• внешние шкафы;
• ограждения;
• навесные элементы;
• отдельные трубопроводные узлы.

Но снимать детали только потому, что они увеличивают габариты, нельзя.

Производитель должен подтвердить возможность демонтажа и определить порядок обратной сборки.

Иначе экономия нескольких сантиметров может обернуться повреждением оборудования или дополнительными монтажными работами на объекте.

После демонтажа появляется новая задача — комплектность

Большая секция заметна сразу. Небольшой кронштейн, датчик или набор крепежа потерять гораздо проще.

Поэтому все снятые элементы желательно распределить по отдельным упаковкам и связать с основным оборудованием.

Получатель должен понимать:

• к какому агрегату относятся детали;
• сколько дополнительных мест входит в комплект;
• что потребуется при монтаже;
• где находится крепёж;
• какие элементы сняты только на время перевозки.

Если в поставке несколько одинаковых установок, принадлежность коробок лучше обозначать ещё на заводе.

Не каждый крупный агрегат автоматически становится негабаритным

Внешне массивное оборудование может без проблем размещаться в стандартном транспортном решении.

И наоборот: сравнительно лёгкий вентиляционный модуль может оказаться сложнее для перевозки из-за большой ширины или высоты.

Поэтому вывод «это большой чиллер — значит нужен негабарит» делать рано.

Сначала проверяются:

• финальная длина;
• финальная ширина;
• финальная высота;
• вес одного места;
• расположение центра тяжести;
• возможность погрузки;
• возможность крепления.

Только после этого определяется подходящий транспорт.

Контейнер выбирают по грузу, а не наоборот

При морской перевозке крупного оборудования сначала стоит проверить возможность использования стандартного контейнера.

Если установка помещается внутрь и может быть нормально загружена и закреплена, усложнять схему нет смысла.

Но стандартный закрытый контейнер подходит не всегда.

Ограничением может стать:

• ширина грузового места;
• высота;
• длина;
• масса;
• невозможность завести оборудование через дверной проём;
• необходимость загрузки сверху;
• необходимость работы краном.

В таких случаях рассматриваются другие типы оборудования для морской перевозки.

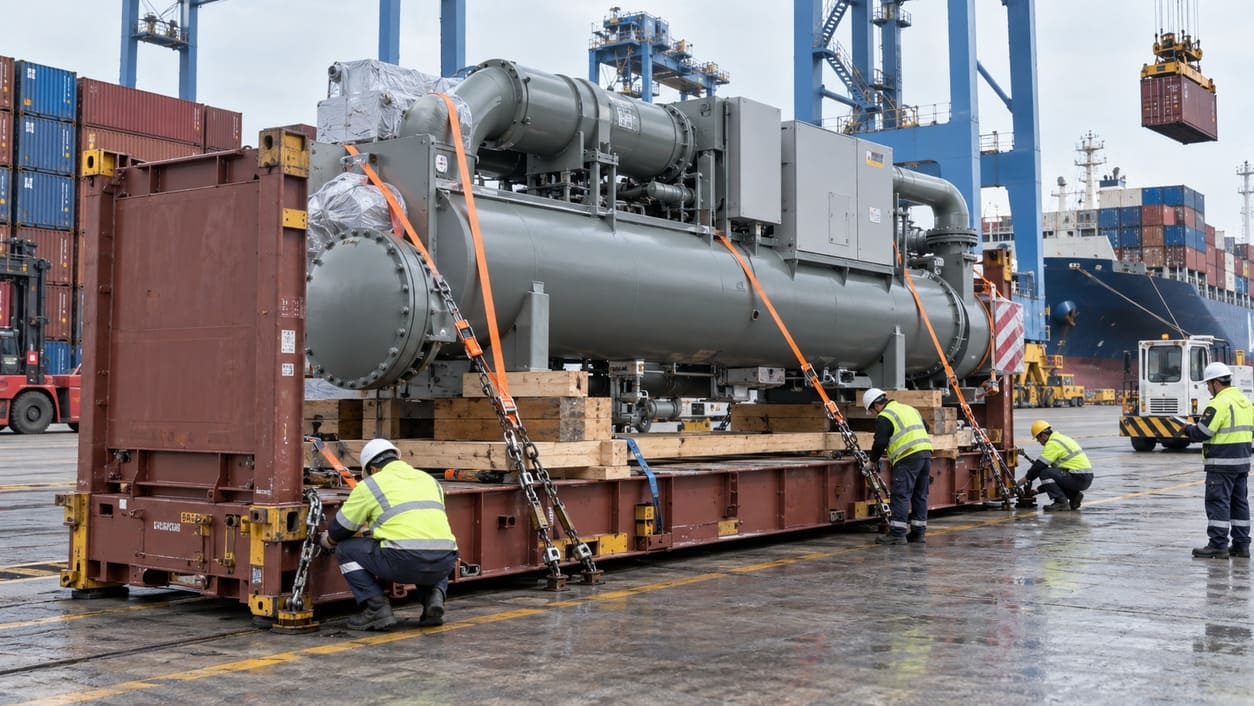

Когда используют Flat Rack

Flat Rack представляет собой контейнерную платформу с торцевыми стенками и без обычных боковых стен и крыши.

Такой формат применяется для грузов, размеры которых выходят за стандартный контейнерный контур или которые неудобно загружать через обычные двери.

Для промышленного оборудования это могут быть:

• крупные чиллеры;
• насосные станции;
• компрессорные установки;
• теплообменные блоки;
• энергетическое оборудование;
• станочные узлы;
• другие тяжёлые агрегаты на рамах.

Главное преимущество здесь не в самом названии контейнера, а в возможности разместить нестандартное грузовое место и обеспечить доступ к нему при погрузке и креплении.

Открытая платформа не отменяет требования к креплению

Иногда Flat Rack воспринимают как решение, при котором достаточно просто поставить оборудование на платформу.

На практике именно отсутствие боковых стен делает вопрос крепления особенно важным.

Необходимо заранее определить:

• где находятся допустимые точки фиксации;
• можно ли использовать основание оборудования;
• нужны ли дополнительные деревянные элементы;
• как исключить продольное и поперечное смещение;
• как защитить выступающие части;
• каким способом груз будет установлен на платформу.

Конкретная схема зависит от массы, геометрии и конструкции оборудования.

Когда удобнее Open Top

Другой вариант — контейнер с открывающейся верхней частью.

Он может применяться, когда груз сложно завести через обычный дверной проём, но по другим параметрам контейнерная схема остаётся подходящей.

Например, тяжёлый агрегат можно опустить внутрь сверху при помощи крана.

Однако сам факт верхней загрузки ещё не делает Open Top подходящим автоматически.

Нужно проверить:

• габариты готового места;
• его массу;
• возможность размещения внутри;
• условия крепления;
• допустимость выступания;
• защиту оборудования от осадков.

Выбор между обычным контейнером, Open Top и Flat Rack выполняется уже после получения точных параметров.

Центр тяжести для климатического оборудования не всегда находится посередине

Большой прямоугольный корпус визуально может выглядеть равномерным.

Внутри же наиболее тяжёлые элементы часто расположены с одной стороны.

Например, массу могут концентрировать:

• компрессоры;
• электродвигатели;
• насосы;
• теплообменники;
• электрические шкафы;
• металлические рамы.

Поэтому геометрический центр упаковки и фактический центр тяжести могут не совпадать.

Это важно при подъёме краном, работе погрузчика и размещении оборудования на транспортной платформе.

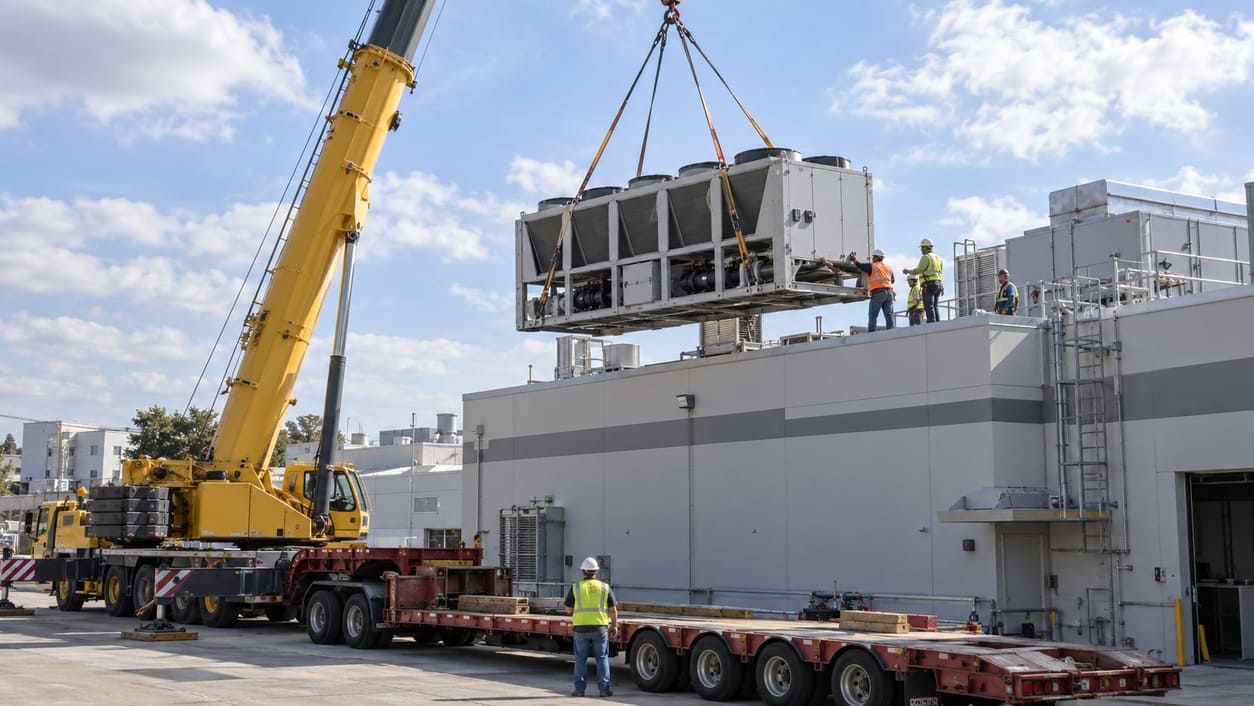

Точки строповки нужно получить у производителя

Поднимать оборудование за первую удобную металлическую деталь нельзя.

Для крупной установки производитель должен указать предусмотренные точки подъёма.

Это могут быть:

• проушины;
• силовые элементы рамы;
• специальные монтажные отверстия;
• места для вил погрузчика.

Если стропы проходят рядом с корпусом, может потребоваться траверса или другая схема, исключающая давление на панели и выступающие элементы.

Эту информацию лучше получить ещё до приезда техники на китайский завод.

Необходимо знать массу самого тяжёлого места

Общая масса партии не определяет требования к погрузке.

Допустим, оборудование состоит из пяти мест общей массой десять тонн.

Четыре из них весят по несколько сотен килограммов, а основной блок — большую часть всей массы.

Для выбора крана или погрузчика важен именно основной блок.

Поэтому в упаковочном листе полезно иметь вес отдельно по каждому месту.

Погрузка на китайском заводе должна быть согласована заранее

Производитель может изготовить крупное оборудование, но это не означает, что на его площадке есть техника для любой транспортной операции.

До подачи автомобиля или контейнерного оборудования стоит уточнить:

• есть ли кран;
• какова его грузоподъёмность;
• достаточен ли вылет стрелы;
• можно ли подъехать непосредственно к месту хранения;
• есть ли ограничения по времени работ;
• кто выполняет строповку;
• подготовлены ли точки подъёма.

Если завод не может выполнить операцию своими силами, дополнительную технику потребуется организовать отдельно.

Ворота предприятия тоже могут стать ограничением

Оборудование уже изготовлено, размеры известны, автомобиль подобран. Но между цехом и дорогой остаётся территория завода.

Крупный агрегат должен пройти:

• через ворота цеха;
• по внутренним проездам;
• через въездные ворота предприятия;
• к площадке погрузки.

Для длинной или широкой установки необходимо учитывать радиус поворота и свободное пространство для манёвра.

Поэтому точку фактического забора иногда полезно изучить не меньше, чем основной маршрут.

Деревянный короб может как помочь, так и создать проблему

Для международной перевозки оборудование часто закрывают деревянной упаковкой.

Она защищает панели, теплообменные поверхности, автоматику и другие чувствительные элементы.

Но конструкцию короба следует проектировать с учётом логистики.

Проблемы возникают, когда упаковка:

• значительно увеличивает ширину;
• без необходимости увеличивает высоту;
• не имеет доступа для вил погрузчика;
• не позволяет понять расположение центра тяжести;
• закрывает штатные точки подъёма;
• не рассчитана на массу агрегата.

Поэтому для крупного оборудования упаковка должна быть не просто прочной, а транспортно пригодной.

Крупные теплообменные поверхности нужно защищать отдельно

У климатического оборудования есть элементы, которые сравнительно легко повредить при контакте с крепёжными материалами или соседними грузами.

Например, ламели теплообменника могут деформироваться даже при небольшом локальном воздействии.

Выступающие патрубки, датчики и электрические элементы также требуют защиты.

Поэтому стяжные ремни и другие элементы фиксации не должны передавать усилие непосредственно на чувствительные поверхности.

До упаковки полезно определить участки, которые нельзя использовать для контакта или крепления.

Оборудование для наружной установки всё равно требует транспортной защиты

Чиллер или наружный блок рассчитан на эксплуатацию под открытым небом, но это не означает, что его можно перевозить без дополнительной защиты.

Во время транспортировки условия отличаются от обычной эксплуатации.

На оборудование могут воздействовать:

• морская влага;
• пыль;
• грязь;
• контакт с крепёжными элементами;
• погрузочная техника;
• длительное хранение на терминале.

Поэтому транспортную защиту определяют отдельно от требований к дальнейшей эксплуатации оборудования.

Перед упаковкой нужно решить вопрос с рабочими жидкостями

Инженерная установка может содержать масла, хладагент, теплоноситель или другие технические среды.

Для перевозки важно заранее знать фактическое состояние оборудования.

Следует уточнить у производителя:

• чем заполнена система;
• в каком количестве;
• остаётся ли состав внутри при отправке;
• требуется ли его удалить;
• есть ли отдельные ёмкости с техническими жидкостями.

Название оборудования само по себе не даёт ответа на эти вопросы.

Данные нужно получать из документации конкретной установки.

Электрические шкафы и автоматика могут ехать отдельно

Для уменьшения размеров или защиты электроники поставщик иногда отделяет шкаф управления от основного оборудования.

С точки зрения транспорта появляется дополнительное место.

Его нужно включить в:

• упаковочный лист;
• общую комплектность;
• маркировку;
• план погрузки.

Особенно важно не смешать шкафы и комплектующие, если одновременно отправляется несколько одинаковых установок.

План размещения полезно сделать до подачи транспорта

Если груз состоит из одного крупного агрегата, задача относительно понятна.

Сложнее, когда вместе с ним отправляются:

• несколько секций;
• шкафы управления;
• комплекты трубопроводов;
• насосы;
• запасные части;
• монтажный комплект.

Тогда важно заранее определить, что поедет вместе, а что потребуется разместить отдельно.

План позволяет понять количество транспортных единиц и исключить ситуацию, когда после загрузки основного агрегата для последнего ящика просто не остаётся места.

Морской этап — только часть перевозки из Китая

Даже если основой маршрута становится морская перевозка, крупное оборудование сначала необходимо доставить от производителя к месту отправления.

После прибытия в Россию — выполнить обратную операцию.

Поэтому полный проект может включать:

• забор с китайского завода;
• автомобильный участок;
• терминальную обработку;
• морской фрахт;
• обработку после прибытия;
• вывоз на специализированной платформе;
• доставку до объекта.

Если негабарит возникает уже на первом участке, требования к специальному транспорту нужно учитывать с самого начала.

Автомобильная часть требует собственного обследования

Для крупного оборудования нельзя автоматически считать, что любой путь от завода до терминала подходит для выбранной платформы.

В зависимости от параметров груза могут иметь значение:

• ширина проезда;
• высотные ограничения;
• мосты и путепроводы;
• радиусы поворотов;
• состояние подъездных дорог;
• возможность въезда на терминал;
• особенности последнего участка до получателя.

Чем сильнее размеры выходят за стандартные, тем раньше следует проверять наземный маршрут.

Высоту нужно считать вместе с транспортной платформой

Одна из типичных ошибок — смотреть только на высоту самого агрегата.

На автомобильном участке значение имеет уже общая транспортная высота.

К высоте оборудования добавляются:

• основание;
• упаковка;
• высота платформы.

Поэтому низкорамная техника иногда используется не потому, что груз особенно тяжёлый, а для уменьшения общей высоты автопоезда.

Этот вопрос особенно актуален для высоких вентиляционных установок, ёмкостей и других вертикально ориентированных агрегатов.

Ширина оборудования влияет не только на выбор автомобиля

Широкий груз может потребовать совершенно другой организации автомобильного этапа.

При значительном выходе за стандартные размеры проверяются условия движения по конкретным дорогам.

Именно поэтому точный адрес китайского завода важен даже при морской перевозке.

Расстояние до порта само по себе мало что говорит: два предприятия, расположенные в одном городе, могут иметь совершенно разные условия выезда.

В России маршрут до объекта проверяется отдельно

После морского участка оборудование должно попасть на строительную площадку, предприятие или склад получателя.

Нельзя автоматически переносить решения китайского участка на российский.

Здесь свои:

• дорожные ограничения;
• подъезды;
• мосты;
• ворота;
• условия разгрузки;
• возможности площадки.

Если оборудование предназначено для реконструируемого объекта в городской застройке, последние километры иногда требуют больше подготовки, чем основной маршрут.

Разгрузку на объекте нужно планировать до отправки из Китая

Самая неприятная ситуация — установка прошла международный маршрут и приехала к заказчику, но снять её с платформы нечем.

Получателю заранее нужно знать:

• вес самого тяжёлого места;
• точки подъёма;
• центр тяжести;
• необходимую высоту подъёма;
• место установки крана;
• возможность подъезда автомобиля.

Если оборудование сразу монтируется на фундамент или кровлю, требования к разгрузочной операции становятся ещё важнее.

Поставка на кровлю здания требует отдельного планирования

Крышные кондиционеры, чиллеры и другие наружные установки часто предназначены не для склада первого этажа, а для кровли.

В этом случае международная перевозка заканчивается раньше, чем логистическая задача.

Необходимо заранее понимать:

• где будет стоять автомобиль;
• каким краном выполняется подъём;
• каков требуемый вылет стрелы;
• есть ли свободное пространство;
• готово ли основание;
• можно ли снять транспортную упаковку до подъёма.

Эти данные не определяют морской фрахт, но напрямую влияют на дату фактической передачи оборудования монтажникам.

Не стоит отправлять оборудование до готовности объекта

Крупный агрегат сложно временно поставить «куда-нибудь на склад».

Если строительная площадка или фундамент ещё не готовы, после прибытия может потребоваться дополнительное хранение и повторное перемещение.

Это означает:

• новые погрузочные операции;
• дополнительную технику;
• место для хранения;
• повторную доставку.

Поэтому дату отправки из Китая полезно сопоставлять не только с готовностью оборудования, но и с готовностью объекта в России принять его.

Что запросить у китайского производителя до расчёта

Для крупного промышленного оборудования одного коммерческого предложения недостаточно.

Перевозчику стоит передать:

• точный адрес завода;
• наименование оборудования;
• количество мест;
• финальные размеры каждого места;
• вес каждого места;
• чертежи;
• фотографии оборудования;
• фотографии после упаковки;
• данные о центре тяжести;
• точки подъёма;
• тип основания;
• возможность демонтажа выступающих элементов;
• информацию о жидкостях и других особенностях;
• дату готовности.

Чем больше этих данных есть до бронирования транспорта, тем меньше решений приходится менять уже после выезда груза с завода.

Фотографии нужны не вместо чертежа, а вместе с ним

Чертёж показывает размеры и конструкцию.

Фотография показывает фактическое состояние груза.

Например, по снимку можно увидеть:

• неучтённый выступающий патрубок;
• добавленную транспортную раму;
• отдельный электрический шкаф;
• способ упаковки;
• неподходящий поддон;
• фактическую доступность точек подъёма.

Для сложного оборудования желательно иметь оба источника информации.

Что проверить непосредственно перед забором

Когда завод сообщает о готовности, полезно провести финальную сверку.

До подачи транспорта подтверждаются:

• количество грузовых мест;
• вес;
• размеры;
• упаковка;
• маркировка;
• комплектность;
• готовность погрузочной техники;
• режим работы склада;
• контакт ответственного сотрудника.

Если параметры изменились относительно первоначального расчёта, это нужно сообщить до приезда автомобиля.

Негабарит начинается не в порту, а на заводе

При поставке крупного оборудования из Китая морской участок часто воспринимается как главная часть проекта.

На практике успех перевозки определяется гораздо раньше.

Если на заводе правильно измерили оборудование, согласовали упаковку, определили центр тяжести, подготовили точки подъёма и выбрали подходящий формат перевозки, дальнейшие операции можно планировать на основании реальных данных.

Если же транспорт бронируется по каталожным размерам, а особенности груза выясняются только при погрузке, любое изменение начинает затрагивать сразу несколько участников цепочки.

Поэтому для негабаритного промышленного оборудования транспортную подготовку стоит начинать одновременно с завершением производства, а в отдельных случаях — ещё до окончательной сборки изделия.

Материал подготовлен при участии специалистов АК ЛАЙН.



Источник: TopClimat.ru
