Теплоотдача внутрипольного конвектора: от чего зависит

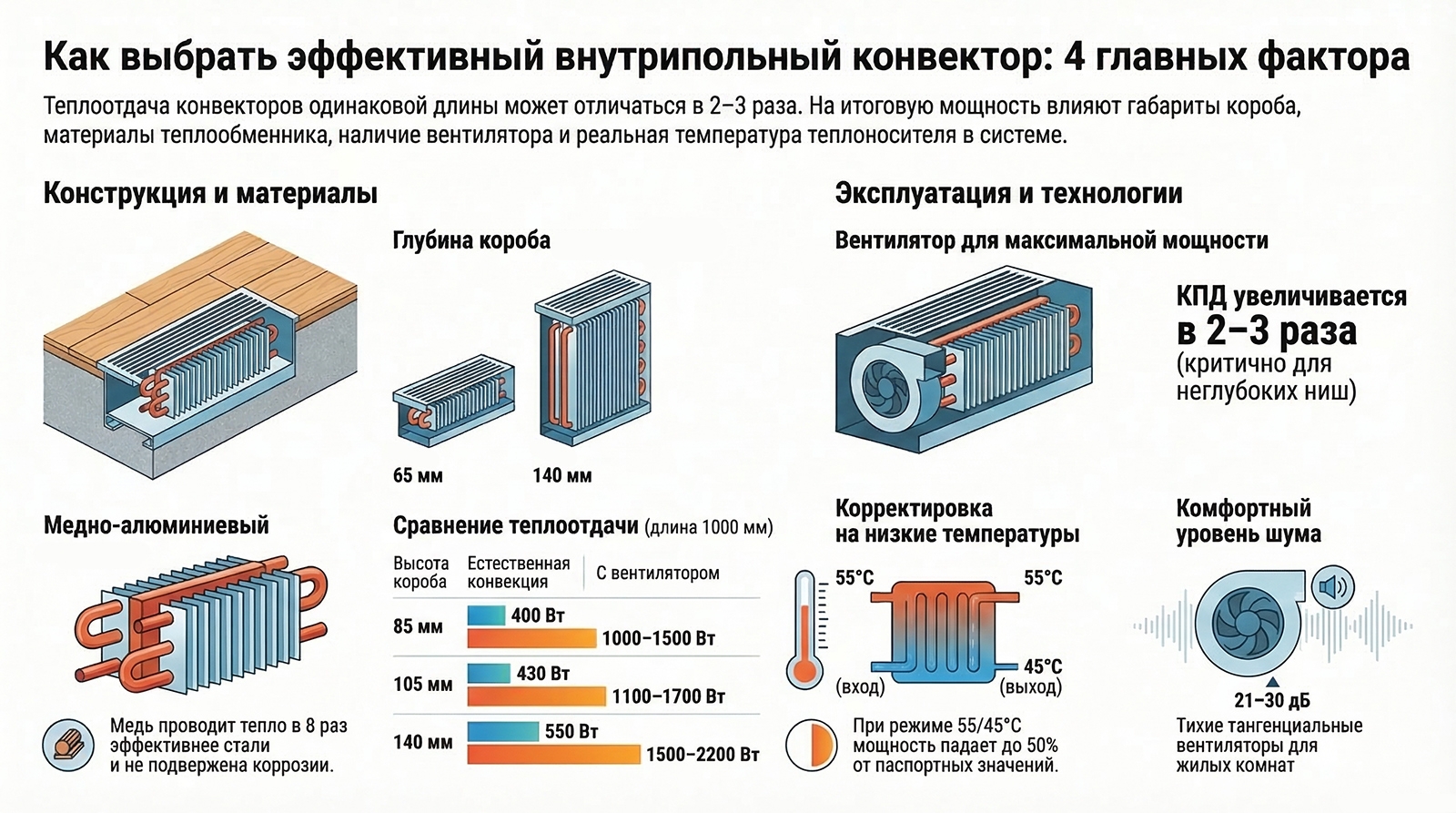

Два конвектора одинаковой длины могут давать принципиально разное количество тепла. Разница иногда достигает двух-трёх раз — и это не брак, а следствие разных конструктивных решений и условий эксплуатации. Разберём, какие факторы реально влияют на теплоотдачу внутрипольного конвектора и на что смотреть при выборе.

Размеры короба: высота и ширина

Первый и самый очевидный фактор — габариты конвектора. Чем глубже и шире короб, тем больший теплообменник в него помещается, тем выше теплоотдача.

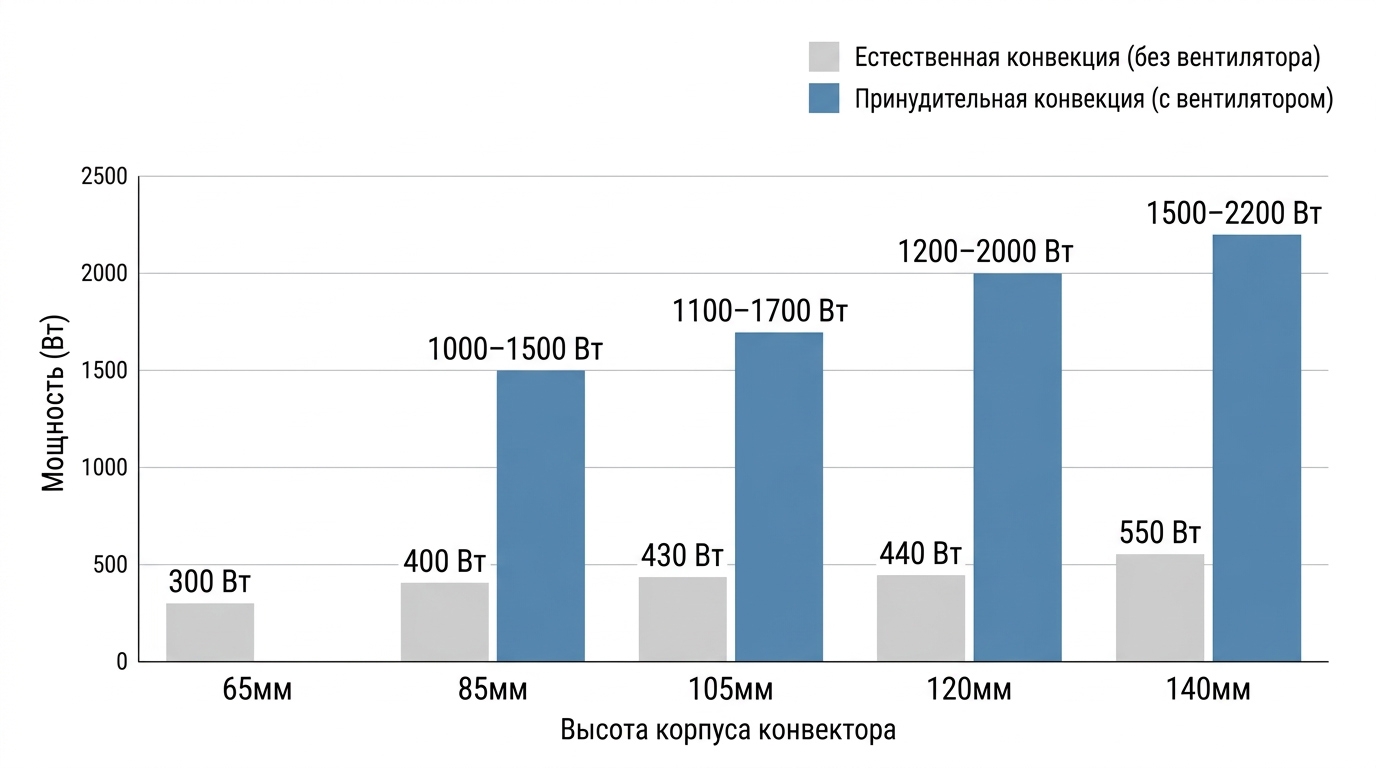

Высота короба (глубина монтажной ниши) — ключевой параметр. Стандартные серии: 65, 85, 105, 120, 140 мм. Конвектор высотой 140 мм при прочих равных даст в 1,5-2 раза больше тепла, чем модель высотой 65 мм той же длины.

Длина водяного конвектора, встроенного в пол напрямую определяет суммарную мощность: чем длиннее — тем больше теплоотдача. Именно поэтому при панорамном остеклении конвектор стараются тянуть по всей ширине окна.

Значения ориентировочные для моделей шириной 250 мм, длиной 1000мм, при температурном режиме 70/60°С. Точные данные — в паспорте конкретной модели.

Материал теплообменника: медь против стали

Теплообменник — сердце конвектора. И здесь материал имеет принципиальное значение.

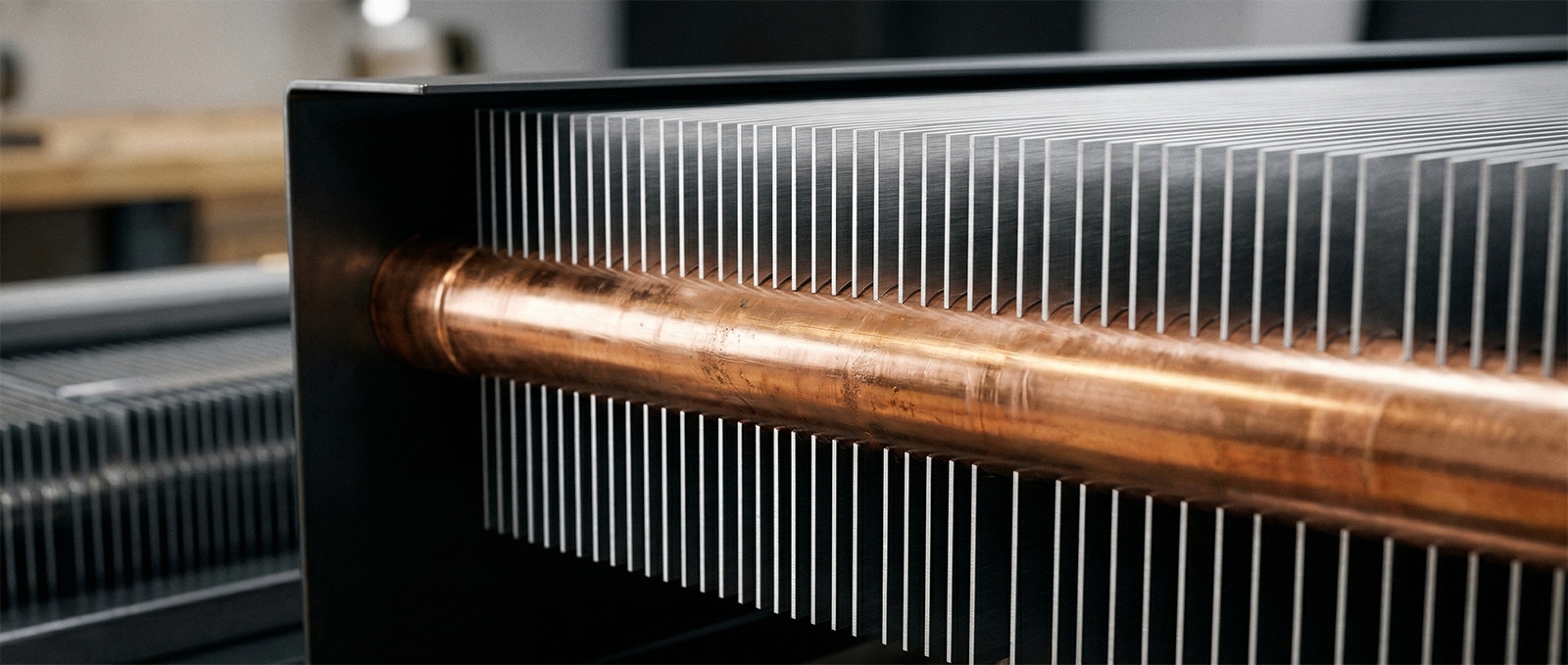

Медно-алюминиевый теплообменник — медная трубка с напрессованными алюминиевыми рёбрами. Медь обладает теплопроводностью около 400 Вт/(м·К) - одной из самых высоких среди металлов. Тепло от теплоносителя моментально передаётся рёбрам, рёбра отдают его воздуху. Преимущества медных теплообменников очевидны: высокая теплоотдача, долговечность (медь не корродирует), стабильные характеристики на протяжении всего срока службы.

Стальной теплообменник — дешевле в производстве, но теплопроводность стали в 6–8 раз ниже, чем у меди. При одинаковых размерах стальной теплообменник отдаст заметно меньше тепла. Плюс сталь чувствительна к коррозии при некачественном теплоносителе.

Температура теплоносителя

Мощность внутрипольного конвектора в паспорте всегда указывается для конкретного температурного режима — обычно 70/60°С (подача/обратка) или 80/60°С. Это стандарт для расчётов, но реальная температура в системе часто ниже.

При снижении температуры теплоносителя теплоотдача падает существенно. Примерная зависимость: при режиме 55/45°С мощность конвектора составит около 50-60% от паспортного значения. Это важно учитывать при расчёте, особенно если система отопления работает с конденсационным котлом или тепловым насосом - там температура теплоносителя намеренно снижена.

Вывод: при расчёте мощности конвектора для низкотемпературных систем берите паспортное значение с коэффициентом 0,5-0,7, а не 1,0.

Вентилятор: самый простой способ увеличить мощность

Наличие вентилятора — самый эффективный способ увеличить теплоотдачу без изменения габаритов. Принудительная прокачка воздуха через теплообменник увеличивает мощность в 2-3 раза по сравнению с естественной конвекцией.

Это особенно актуально там, где ниша в полу ограничена по глубине — например, 65–85 мм. При такой высоте короба без вентилятора теплоотдача будет невысокой, а с вентилятором конвектор вполне справится с задачей тепловой завесы у панорамного окна.

Обратная сторона — шум. Бюджетные модели с вентилятором работают на 40–46 дБ. Для спальни это много. Качественные модели с тангенциальными вентиляторами – 21-30 дБ, что уже приемлемо для жилых помещений.

Как выбрать конвектор с нужной теплоотдачей

Алгоритм простой: сначала считаете необходимую мощность по площади помещения с поправочными коэффициентами, затем подбираете конвектор по размеру ниши и паспортной теплоотдаче при вашем температурном режиме.

• Глубокая ниша (120-170 мм) + естественная конвекция — для постоянно отапливаемых жилых помещений.
• Неглубокая ниша (60–80 мм) — берите модель с вентилятором, иначе мощности не хватит. Или учитывайте дополнительные источники отопления.
• Низкотемпературная система — закладывайте запас мощности 30–50% сверх расчётного.
• Медно-алюминиевый теплообменник — всегда предпочтительнее стального при прочих равных.
