Радиальные вентиляторы ВР - особенности конструкции и применения в промышленной вентиляции

Введение: Сердце промышленной вентиляции

Когда речь заходит о перемещении больших объемов воздуха в серьезных условиях – на производственных площадках, в крупных цехах или системах дымоудаления – на первое место выходят надежные "рабочие лошадки": радиальные вентиляторы. Среди них особое место занимает серия, знакомая любому инженеру по вентиляции – ВР.

ВР не просто вентиляторы. Это мощное, проверенное временем оборудование, специально предназначенное для решения сложных задач:

• промышленной вентиляции
• кондиционирования
• отопления и аварийных систем

Если простые осевые модели справляются с малыми сопротивлениями сети, то ВР созданы преодолевать значительное давление воздуха, обеспечивая его эффективное перемещение по протяженным воздуховодам.

Почему же они так широко применяются? Секрет кроется в их продуманной конструкции. Воздух здесь движется не вдоль оси вращения, как у осевых собратьев, а радиально – под действием центробежной силы, создаваемой вращением рабочего колеса с лопатками внутри спирального корпуса ("улитки"). Такое устройство обеспечивает высокую производительность и, что критично для промышленных объектов, способность работать "с напором".

В этой статье мы подробно разберем, как устроены вентиляторы ВР, какие типы исполнения и модели существуют, где они находят свое основное применение в промышленных системах вентиляции и на что обращать внимание при их выборе. Понимание особенностей этих незаменимых агрегатов – ключ к проектированию эффективных и надежных воздушных систем на ваших объектах.

Конструктивные особенности вентиляторов ВР

Радиальные вентиляторы ВР – это не просто коробки с мотором. Их эффективность напрямую зависит от продуманной инженерной конструкции, где каждый элемент играет свою роль. Давайте разберемся, как устроен этот "воздушный насос" промышленного масштаба.

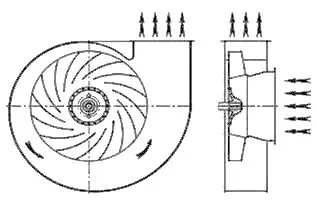

Сердце системы: рабочее колесо и лопатки

В центре любого вентилятора ВР находится рабочее колесо (крыльчатка) – главный генератор воздушного потока. К нему жестко крепятся лопатки. Именно их форма и угол установки определяют ключевые характеристики:

• Лопатки, загнутые вперед: Обеспечивают высокую производительность при компактных размерах колеса. Идеальны для систем, где нужно переместить большой объем воздуха при относительно низком сопротивлении сети.
• Лопатки, загнутые назад: Создают более высокое давление, работают эффективнее при переменных нагрузках и обладают более благоприятной акустической характеристикой (меньший уровень шума). Требуют большего диаметра колеса для аналогичной производительности.

Колесо жестко насажено на вал электродвигателя. От направления вращения (правые или левые модели) зависит сторона выхода воздуха из спирального корпуса.

"Улитка": спиральный корпус

Рабочее колесо заключено в спиральный корпус, который часто называют "улиткой". Это не просто защитный кожух. Его задача – эффективно собирать воздух, разгоняемый лопатками вращающегося колеса, и направлять его в выходной патрубок, преобразуя кинетическую энергию в полезное давление. Форма "улитки" математически рассчитывается для минимизации потерь энергии и турбулентности потока.

Материалы и исполнения: под любые задачи

Радиальные вентиляторы – настоящие "тяжеловесы" промышленной вентиляции, поэтому и материалы для их изготовления выбираются соответствующие:

• Углеродистые и нержавеющие стали: Основные материалы для корпуса ("улитки") и рабочего колеса. Нержавейка применяется для агрессивных сред или требований к гигиене.
• Взрывозащищенное исполнение: Специальные модели (часто маркируются как В, ВК, ВЖ, ДУ и т.п.) с искробезопасными двигателями и конструкцией, предотвращающей воспламенение взрывоопасных смесей в воздуховодах. Критично для систем дымоудаления и вентиляции пожароопасных зон.
• Пылезащищенные и коррозионностойкие исполнения: Для работы в условиях запыленности или высокой влажности.

Аэродинамика и шум

Конструкция ВР обеспечивает радиальное движение воздуха: поток входит в осевом направлении через входное отверстие (всасывания), разгоняется лопатками колеса, меняет направление на 90 градусов и выходит под давлением через спиральный патрубок. Такая схема создает высокий напор, но требует более мощных двигателей по сравнению с осевыми вентиляторами при одинаковом расходе воздуха. Производители постоянно работают над оптимизацией формы лопаток и "улитки" для снижения уровня шума – важного параметра при выборе оборудования для помещений с постоянным пребыванием людей.

Эта надежная и технологичная конструкция, отработанная десятилетиями на производстве, делает вентиляторы ВР основой для перемещения воздуха там, где нужны производительность, давление и безотказность.

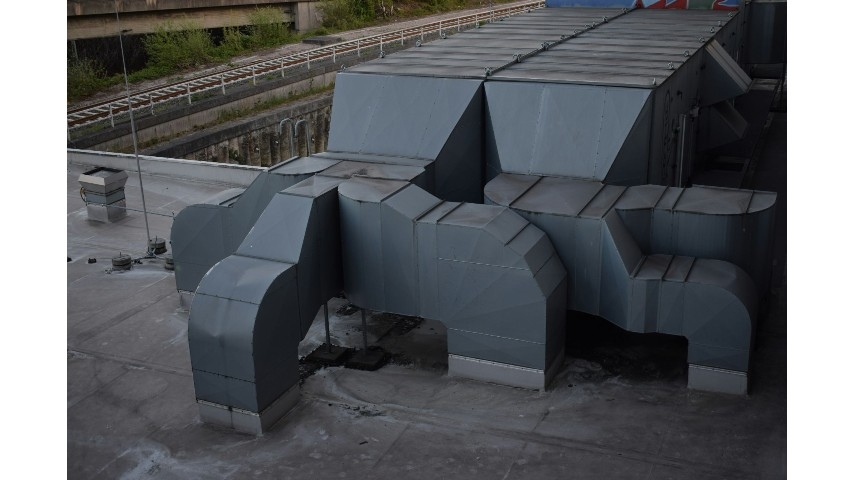

Где применяются промышленные радиальные вентиляторы: основные сферы

Радиальные вентиляторы серии ВР – настоящие универсалы промышленной вентиляции. Их способность создавать высокое давление при значительной производительности открывает двери в десятки отраслей. Вот ключевые направления, где без этих "рабочих лошадок" не обойтись:

1. Промышленные цеха и производственные линии

• Общая вентиляция: Приточные и вытяжные системы больших пространств
• Терморегуляция: Подача горячего/холодного воздуха в системах отопления и кондиционирования
• Технологические процессы: Обеспечение воздухом гальванических линий, окрасочных камер, сушильных установок
• Аспирация: Удаление стружки, опилок, пыли на дерево- и металлообработке

2. Безопасность и экстренные системы

• Дымоудаление (ДУ): Удаление дыма при пожаре – специальные взрывозащищенные исполнения
• Противодымная защита: Подача чистого воздуха в эвакуационные пути
• Вентиляция опасных зон: Помещения с горючими газами или пылью

3. Инфраструктура и общественные объекты

• Тоннели и метрополитены: Вентиляция подземных пространств
• Торговые центры и склады: Воздухообмен в крупногабаритных помещениях
• Спортивные комплексы: Подача и удаление воздуха над трибунами и аренами

4. Специализированные технологические процессы

• Котельные и ТЭЦ: Подача воздуха для горения, дымоудаление
• Очистные сооружения: Аэрация резервуаров
• Сушильные камеры: Циркуляция горячего воздуха в деревообработке
• Системы охлаждения: Обдув трансформаторов, генераторов, технологического оборудования

Эти вентиляторы незаменимы там, где требуется:

• Работа с высоким статическим давлением (протяженные воздуховоды, фильтры)
• Перемещение запыленного, горячего или агрессивного воздуха
• Надежность в круглосуточном режиме эксплуатации
• Стойкость к сложным производственным условиям

Ключевые характеристики радальных вентиляторов: давление, производительность, мощность

Выбор промышленного вентилятора – не вопрос интуиции. Это точная инженерная задача, где главными аргументами становятся технические параметры. Разберем три кита, на которых держится эффективность.

1. Производительность (расход воздуха)

Измеряется в кубометрах воздуха за час (м³/ч). Показывает, какой объем способен переместить вентилятор за единицу времени. Для ВР характерны:

• Широкий диапазон значений – от скромных 500 м³/ч до впечатляющих 100 000 м³/ч в крупных промышленных моделях
• Прямая зависимость от диаметра рабочего колеса и скорости вращения
• Критически важна для расчета воздухообмена в помещениях

2. Давление (напор)

Измеряется в Паскалях (Па). Определяет способность вентилятора преодолевать сопротивление:

• Воздуховодов (особенно протяженных или с множеством поворотов)
• Фильтров (угольных, HEPA, карманных)
• Калориферов, решеток, других элементов системы

Вентиляторы ВР создают высокое статическое давление (до 5000 Па и более), что делает их незаменимыми для сложных сетей.

3. Мощность и КПД

Мощность электродвигателя (кВт) определяет энергопотребление. Ключевой момент – КПД (коэффициент полезного действия):

• Современные модели ВР достигают КПД 75-85%
• Высокий КПД означает меньше потерь энергии и снижение эксплуатационных затрат
• Зависит от конструкции: вентиляторы с лопатками, загнутыми назад, обычно эффективнее

Как связаны параметры? Аэродинамическая характеристика

Производительность, давление и мощность не существуют отдельно. Их связь описывается аэродинамической характеристикой – кривой, уникальной для каждой модели. Главные закономерности:

• При росте расхода воздуха давление падает
• Мощность двигателя возрастает с увеличением производительности
• Максимальный КПД достигается в определенном рабочем диапазоне

Сравнительные характеристики типов рабочих колес

Что еще важно?

• Уровень шума (дБ): Особенно критичен для помещений с постоянным пребыванием людей. Зависит от скорости вращения и типа лопаток.
• Частота вращения (об/мин): Влияет на все основные параметры. Регулировка позволяет оптимизировать работу системы.
• Габариты и вес: Определяют сложность монтажа и требования к опорам.

Подбор вентилятора ВР – это поиск баланса между этими параметрами под конкретную задачу и сопротивление вашей вентиляционной сети. Правильный выбор гарантирует эффективную и экономичную работу системы на протяжении всего срока эксплуатации.

Разнообразие радиальных вентиляторов: классификация и особенности

Мир радиальных вентиляторов ВР не ограничивается одной универсальной моделью. Производители, например завод МВК и ряд других, предлагают широчайший ассортимент, позволяющий подобрать оптимальное решение под любую задачу. Классификация строится на ключевых конструктивных и эксплуатационных признаках:

1. По типу рабочего колеса и лопаток

• с лопатками, загнутыми вперед:
  • Высокая производительность при компактных размерах
  • Оптимальны для систем с низким сопротивлением сети
  • Широко применяются в общеобменной вентиляции и кондиционировании помещений
• с лопатками, загнутыми назад:
  • Создают высокое давление
  • Обладают повышенным КПД и пониженным уровнем шума
  • Идеальны для систем с высоким сопротивлением (фильтры, длинные трассы), дымоудаления (ДУ), технологических установок
• с радиальными (прямыми) лопатками:
  • Устойчивы к абразивному износу и налипанию частиц
  • Применяются для перемещения запыленных воздушных смесей

2. По направлению вращения и выходу потока

• Правого вращения (П): Вал вращается по часовой стрелке (если смотреть со стороны привода)
• Левого вращения (Л): Вал вращается против часовой стрелки
• Варианты выхода воздуха: Угол выхода потока из "улитки" может быть 0°, 45°, 90°, 135°, 180°, 225°, 270° и 315° относительно оси всасывания

3. По материалам изготовления

• Углеродистая сталь: Стандартное исполнение для большинства задач
• Нержавеющие стали (AISI 304, 316): Для агрессивных сред, высоких температур, требований гигиены
• Специальные покрытия: Термостойкие, антикоррозионные для работы в экстремальных условиях

4. По специальным исполнениям

• Взрывозащищенные (В, ВК, ВЖ):
  • Искробезопасные двигатели и конструкция
  • Для перемещения взрывоопасных смесей (системы дымоудаления, химические производства)
• Термостойкие:
  • Усиленная изоляция двигателей
  • Материалы, устойчивые к высоким температурам (до +400°С и выше)
  • Для систем удаления горячих газов, сушильных камер
• Пылевые:
  • Усиленные подшипниковые узлы
  • Защита двигателя от пыли (IP54 и выше)
  • Для аспирационных установок, деревообработки
• Коррозионностойкие:
  • Нержавеющие стали или защитные покрытия
  • Для химической промышленности, бассейнов, очистных сооружений

5. По способу соединения с двигателем

• Прямой привод: Колесо насажено непосредственно на вал двигателя (компактность, высокий КПД)

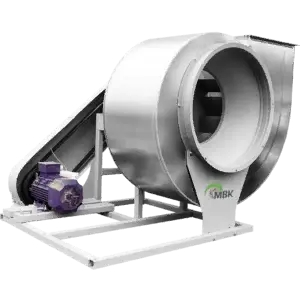

• Ременная передача: Позволяет изменять скорость вращения колеса независимо от скорости двигателя

Это разнообразие исполнений позволяет подобрать вентилятор ВР для решения самых сложных задач промышленной вентиляции – от перемещения чистого воздуха в офисных центрах до работы с агрессивными дымовыми газами на производственных объектах. Правильный выбор типа – залог долгой и эффективной эксплуатации оборудования.

Особенности монтажа и эксплуатации радиальных вентиляторов ВР

Мощность вентилятора ВР – ничто без грамотной установки и правильного обслуживания. Эти агрегаты требуют внимательного подхода на всех этапах. Разберем ключевые моменты, которые обеспечат долгую и эффективную работу вашего оборудования.

Правила грамотного монтажа

• Фундамент и виброизоляция:
  • Требуется жесткое основание (плита, рама)
  • Обязательно использование виброизоляторов или резиновых прокладок
  • Перекосы при установке недопустимы
• Подключение воздуховодов:
  • Используйте гибкие вставки перед и после вентилятора
  • Избегайте резких изгибов на входе (минимум 1.5 диаметра патрубка до первого поворота)
  • Обеспечьте герметичность соединений
• Электрика и защита:
  • Точное соответствие напряжения сети параметрам двигателя
  • Установка автоматов защиты и тепловых реле
  • Для взрывозащищенных моделей – особые требования к кабельным вводам

Эксплуатация: как избежать проблем

• Пусковой режим:
  • Провернуть вал вручную перед первым пуском
  • Запуск без нагрузки или с закрытой заслонкой
• Рабочий контроль:
  • Регулярная проверка уровня вибрации и шума
  • Контроль температуры подшипников (не выше +80°С)
  • Следите за амперметром – превышение тока сигнализирует о проблеме
• Особые условия:
  • При высокой запыленности – чаще чистить колесо и корпус
  • Для горячих сред – контролировать температуру на входе
  • Взрывозащищенные исполнения – строгое соблюдение зонирования

Типичные ошибки и их последствия

• Монтаж без виброизоляторов → Разрушение фундамента, повышенный шум
• Нарушение правил подключения воздуховодов → Падение производительности до 30%
• Пренебрежение балансировкой колеса → Ускоренный износ подшипников
• Работа вне рабочей точки → Перегрев двигателя, кавитация
• Игнорирование смазки подшипников → Заклинивание вала

Помните: промышленные вентиляторы ВР рассчитаны на годы работы, но только при соблюдении регламента. Доверяйте монтаж специалистам, ведите журнал обслуживания – и ваше оборудование ответит надежностью даже в самых сложных производственных условиях.

Преимущества и недостатки радиальных вентиляторов ВР: объективный взгляд

Как и любое промышленное оборудование, вентиляторы ВР имеют свои сильные стороны и ограничения. Понимание этих нюансов помогает сделать осознанный выбор при проектировании систем вентиляции. Рассмотрим ключевые плюсы и минусы этих "рабочих лошадок".

Неоспоримые преимущества

• Высокое давление – главный козырь ВР. Способны преодолевать сопротивление протяженных воздуховодов и фильтров там, где осевые модели бессильны
• Гибкость применения – широчайший ассортимент исполнений (взрывозащищенные, термостойкие, коррозионностойкие) для любых условий
• Надежность – простая и проверенная временем конструкция обеспечивает долгий срок службы в промышленной эксплуатации
• Эффективность с загрязненными средами – устойчивость к абразивному износу при перемещении запыленного воздуха
• Стабильность характеристик – устойчивая работа при переменных нагрузках благодаря пологой аэродинамической кривой
• Широкий диапазон производительности – от скромных ВЦ до промышленных гигантов, перемещающих десятки тысяч м³/ч

Ограничения и вызовы

• Габариты и вес – требуют больше места и усиленных опор по сравнению с осевыми моделями
• Сложность монтажа – необходимость точной установки, виброизоляции и правильного подключения воздуховодов
• Энергопотребление – при одинаковой производительности требуют более мощных двигателей, чем осевые аналоги (особенно модели с лопатками вперед)
• Уровень шума – могут создавать больше акустических нагрузок, особенно на высоких оборотах (требуют шумоглушителей)
• Цена – стоимость качественных промышленных моделей выше, чем у простых осевых вентиляторов
• Ограниченная регулировка – изменение производительности дросселированием существенно снижает КПД (оптимально – частотное регулирование)

Радиальные вентиляторы ВР – не универсальное решение для всех задач. Но там, где требуется "тяжелая артиллерия" – способность создавать высокое давление, работать с агрессивными средами или обеспечивать надежность в круглосуточном режиме – они остаются безальтернативными. Их преимущества с лихвой перекрывают недостатки в промышленных применениях, где на первое место выходят не габариты или цена, а результат и надежность.

Правильно подобранный ВР, установленный с соблюдением всех требований, станет сердцем вашей вентиляционной системы на долгие годы. При выборе учитывайте не только технические параметры, но и условия эксплуатации – и тогда оборудование окупит ваше доверие.



Источник: Статья подготовлена специалистами вентиляторного завода МВК
