Выполненный проект: Квартира в районе Хамовники, г. Москва

О компании Новости Проекты Акции, скидки Лицензии Отзывы
  • Тип объекта: Квартира
  • Площадь (м2): 490
  • Выполненные работы: Монтаж систем VRV и чиллеров, Монтаж увлажнителей, Монтаж систем вентиляции,Монтаж систем отопления, Монтаж кондиционеров, Обслуживание,Проектирование, Вентиляция квартиры
  • Оборудование: Проводной пульт Daikin BRC1E52A, Наружный блок Daikin REYQ16P8, Внутренний канальный блок Daikin FXSQ32P, Внутренний канальный блок Daikin FXSQ40P, Внутренний канальный блок Daikin FXSQ50P, Пароувлажнитель Carel UE008XL0E1, Внутренний блок Daikin FXMQ100P, Распределитель потоков Daikin BSV6Q100PV, Вентилятор радиальный Systemair KVO 125, Канальный вентилятор Systemair K 100 M, Электрокотел ЭОВ 4/2, Циркуляционный насос Grundfos UP 20-15 N, Настенный бойлер косвенного нагрева Hajdu IDE 150F, Конвекторы KAMPMANN Katherm NK с естественной конвекцией, Конвекторы kampmann Katherm QK с диаметральным вентилятором
  • Адрес: г. Москва

Настоящий проект, разработан на основании архитектурно-строительных чертежей, техзадания Заказчика  и действующих нормативных документов.

Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва
В данном проекте была предусмотрена центральная интеллектуальная система кондиционирования с рекуперацией тепла DAIKIN VRV III P COMPACT REYQ16P8.
Система VRV III P COMPACT является трехтрубной и позволяет охлаждать/нагревать воздух в каждом помещении раздельно.


Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва

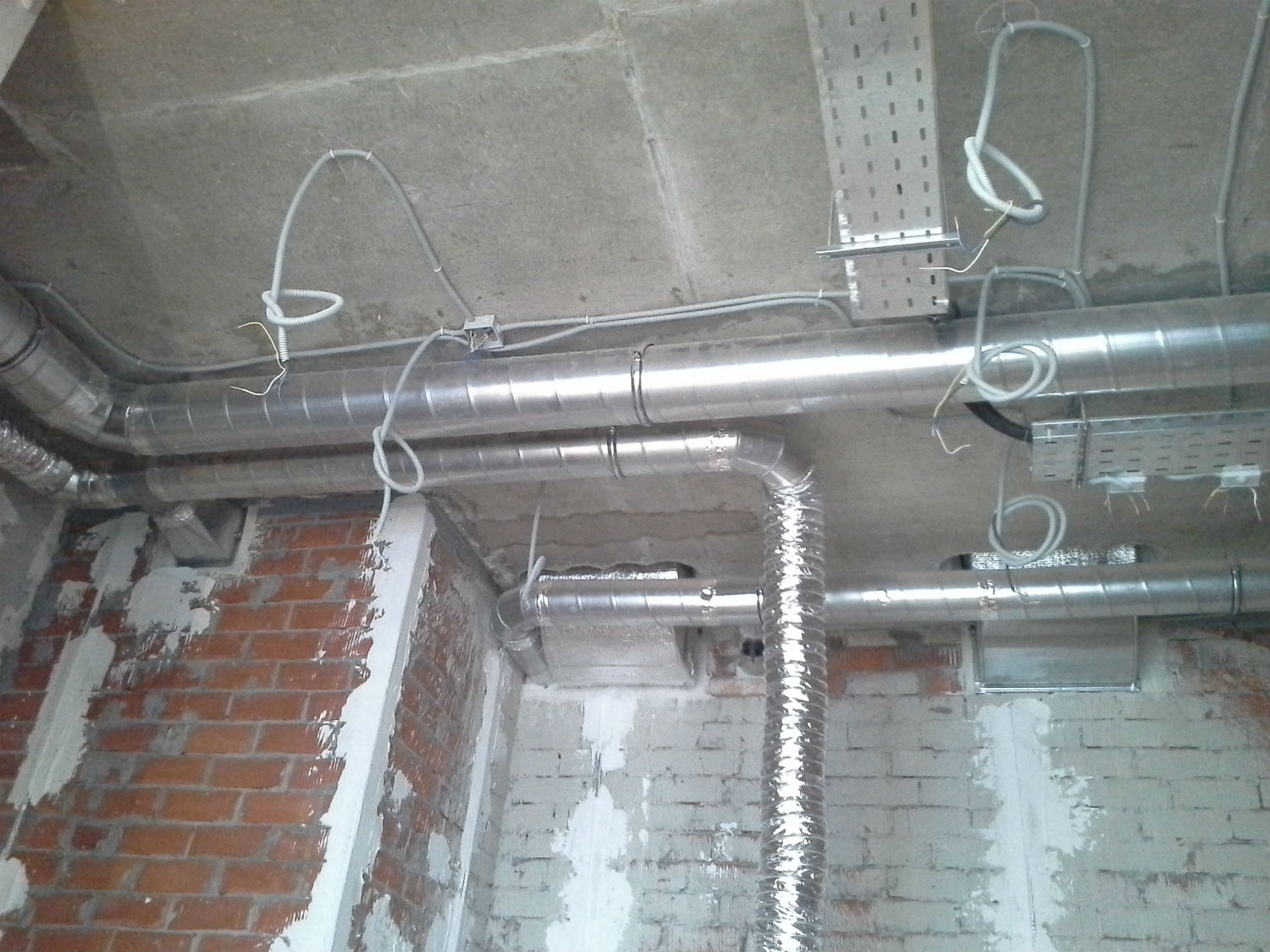

В системе использованы канальные вентиляторы Systemair.
Дренаж от внутренних блоков отводится в систему канализации через гидрозатворы.
Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва

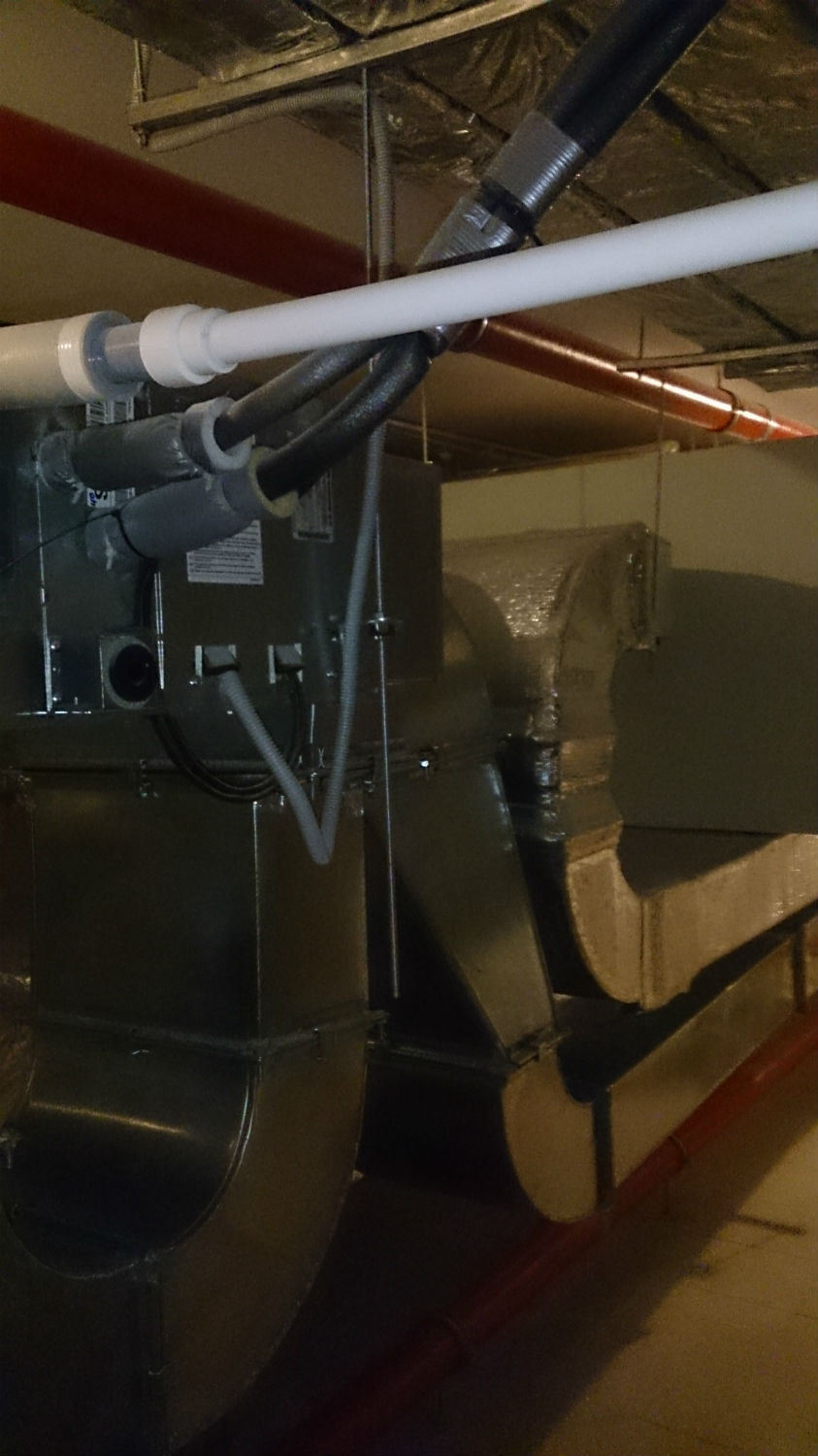

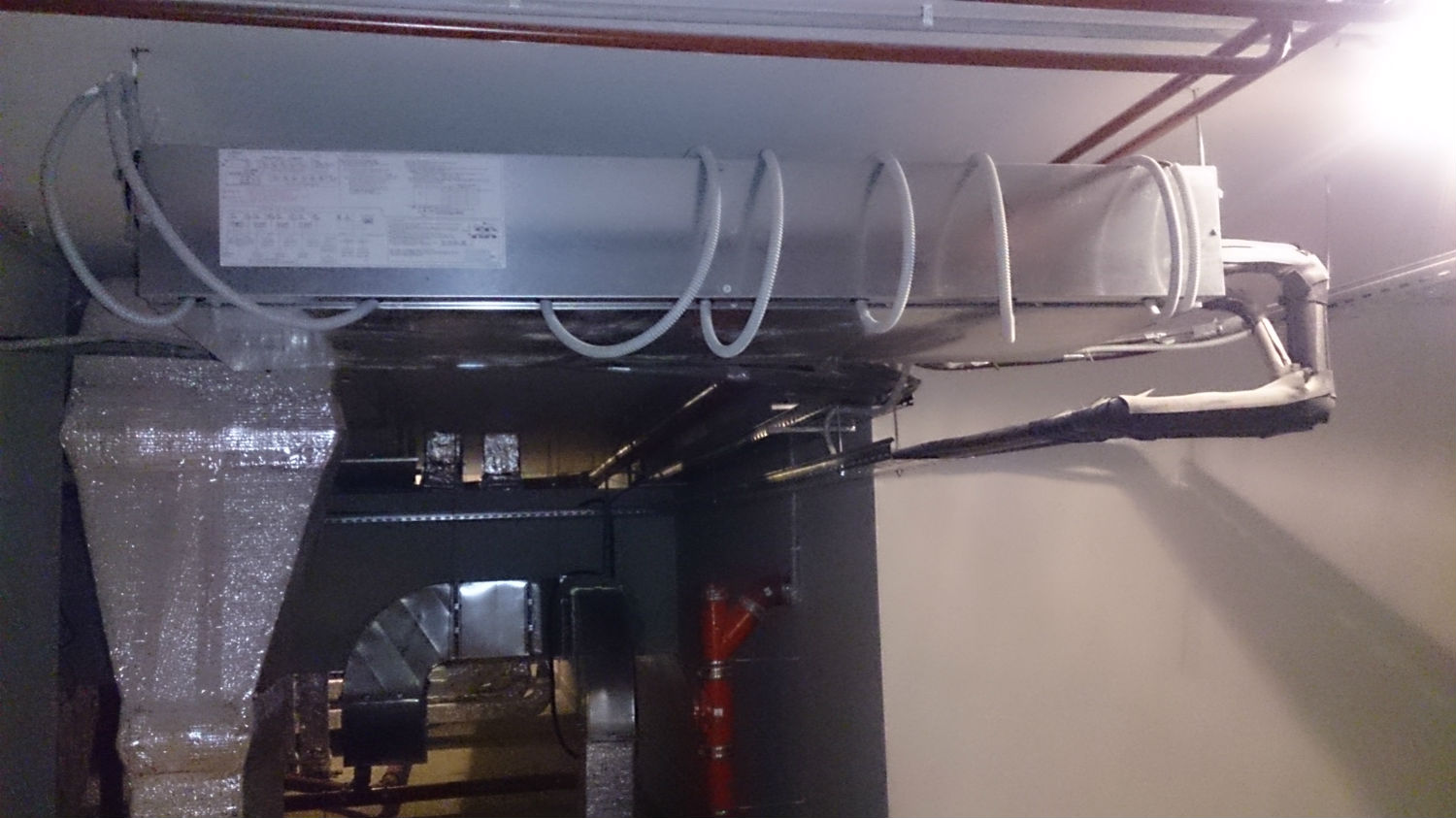

Внутренние блоки предусмотрены канального типа средненапорные в комбинации с высоконапорными общей холодопроизводительностью 31 кВт.

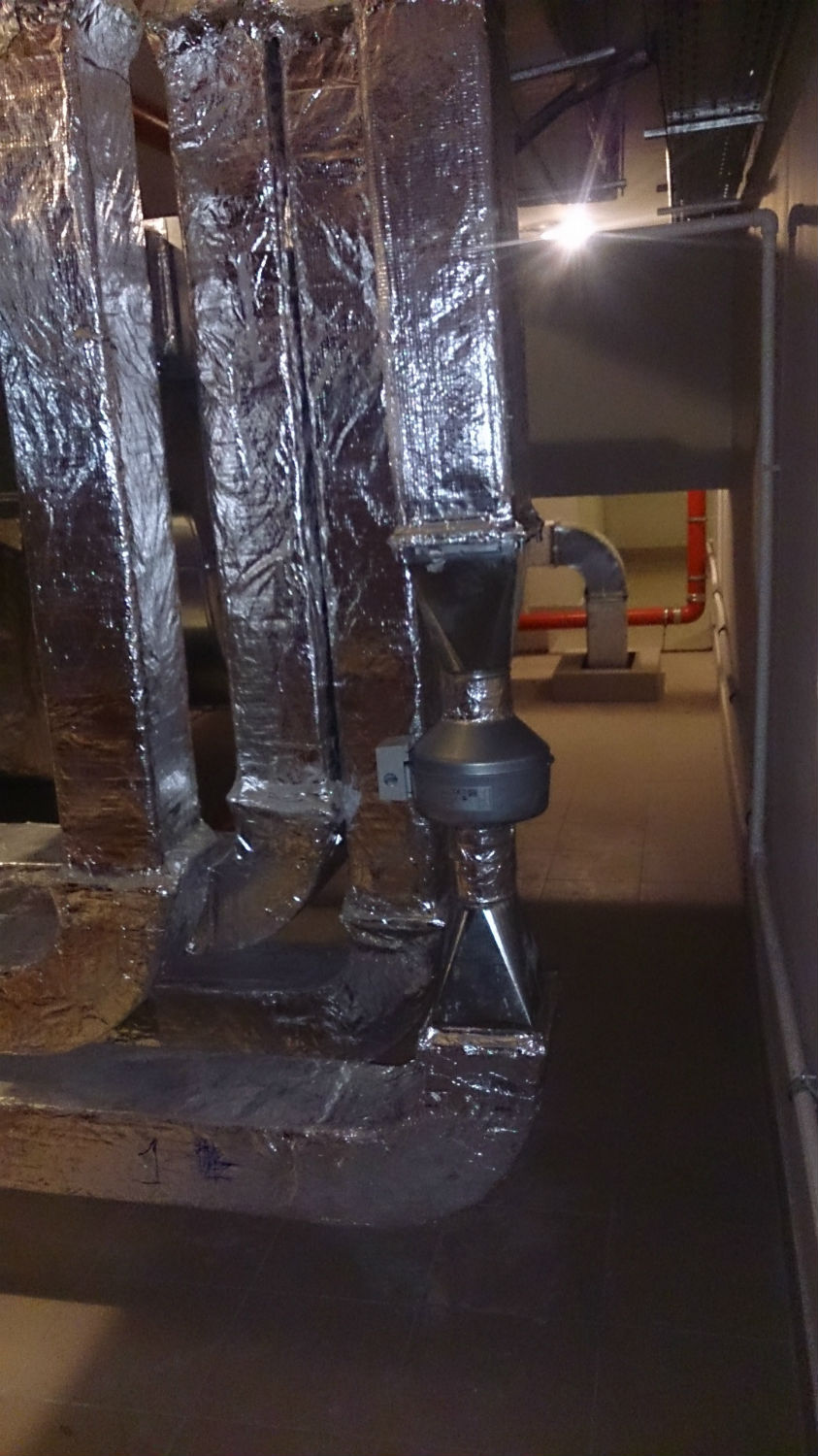

Все внутренние блоки расположены на техническом этаже, что позволяет снизить шум в помещении.


Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва
Кондиционеры предполагаются для использования как на тепло, так и на холод.

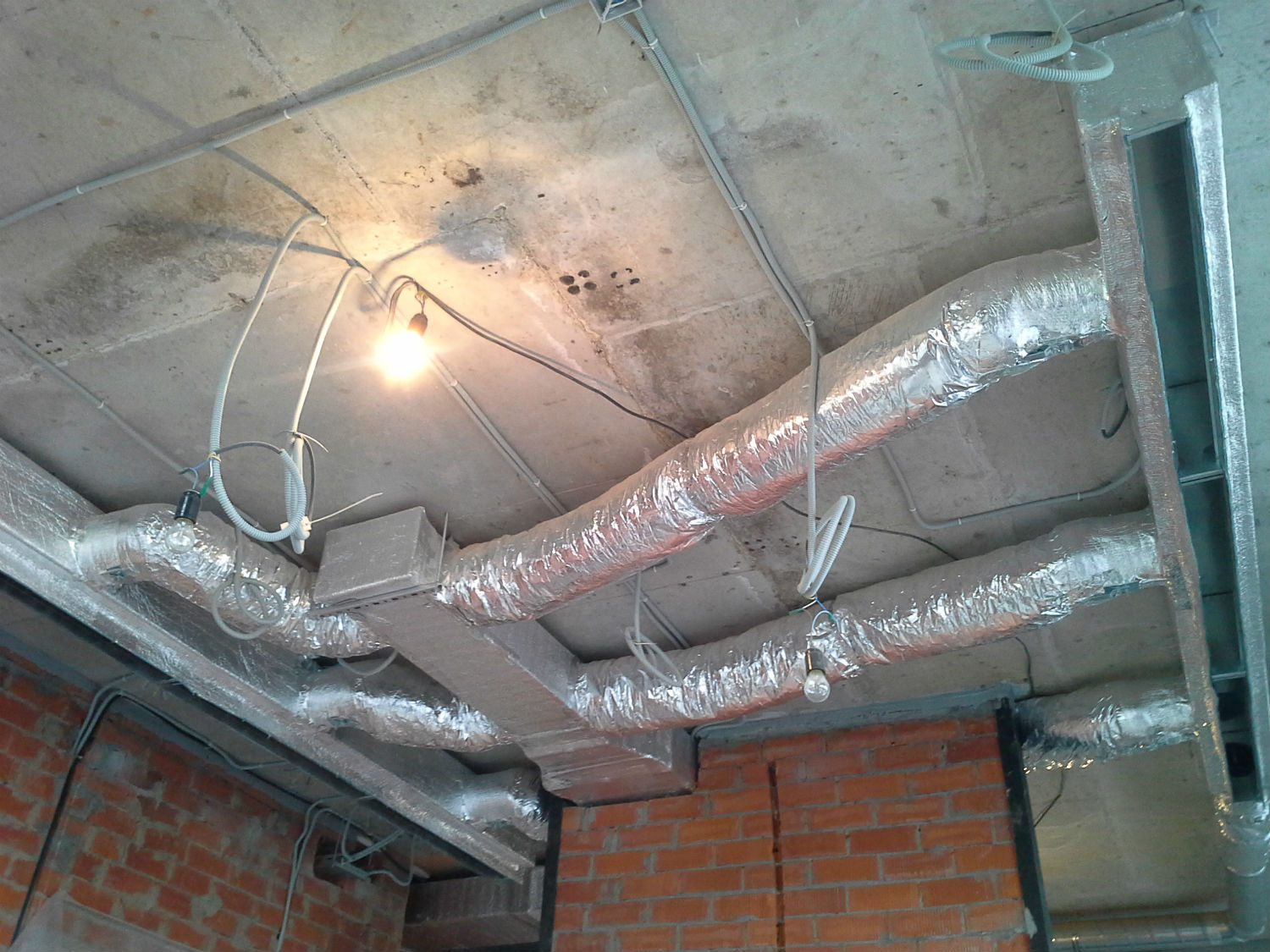

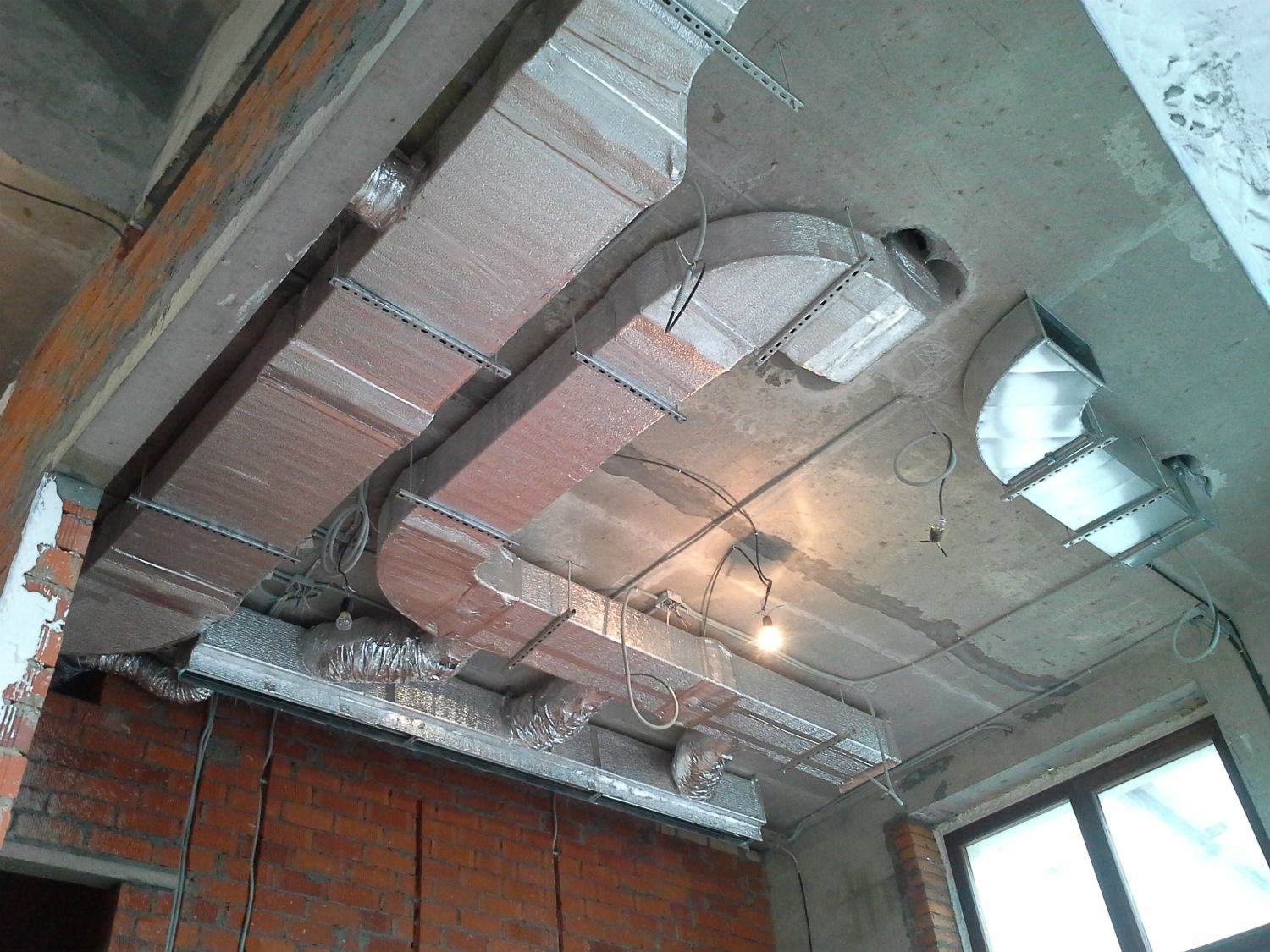

Распределение воздуха от кондиционеров канального типа осуществляется с использованием системы воздуховодов, а раздача и забор через щелевые вентиляционные решетки TROX.
Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва
В системе вентиляции использован увлажнитель воздуха CAREL humiSteam с номинальной паропроизводительностью 8 кг/ч.

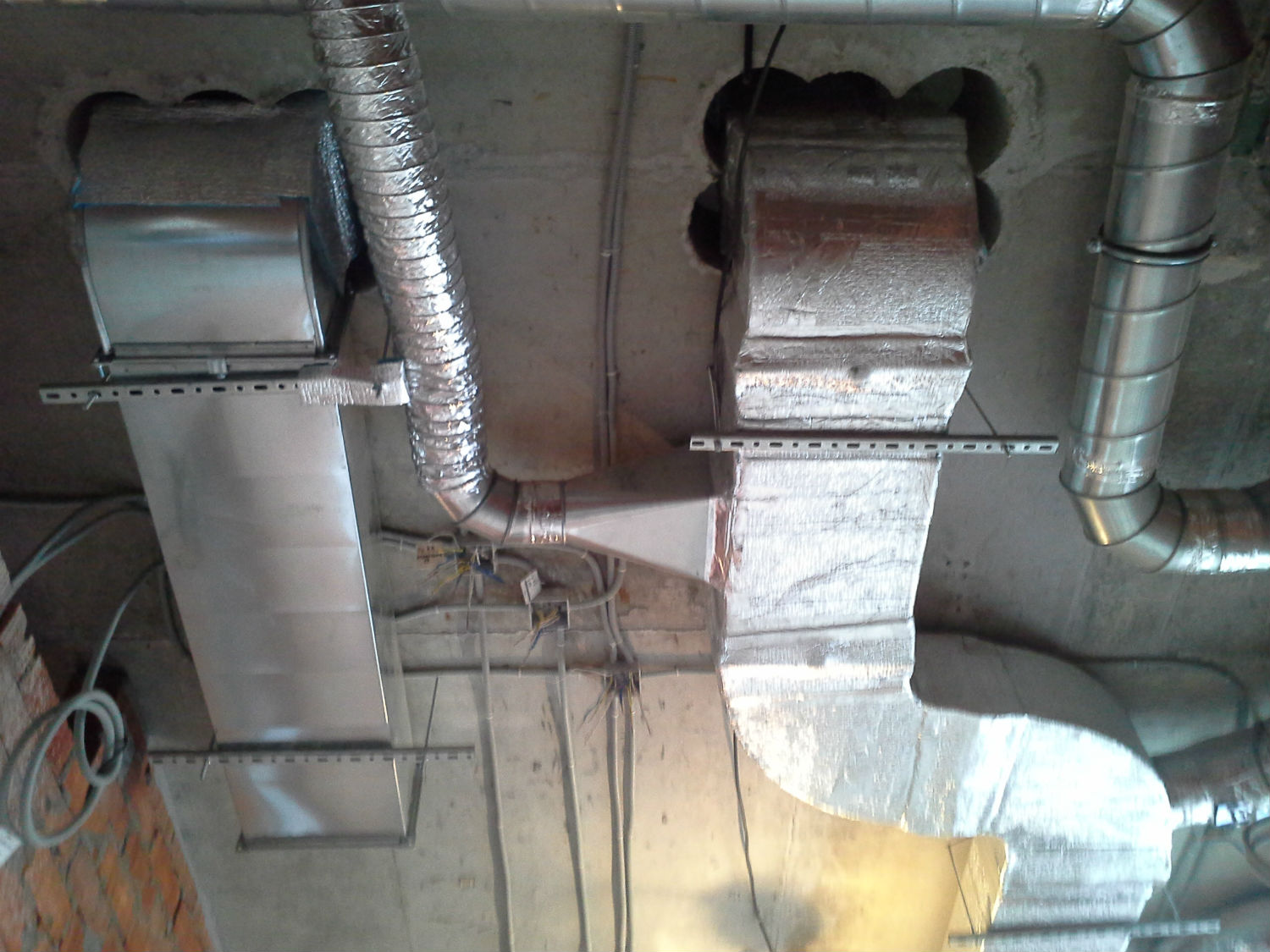

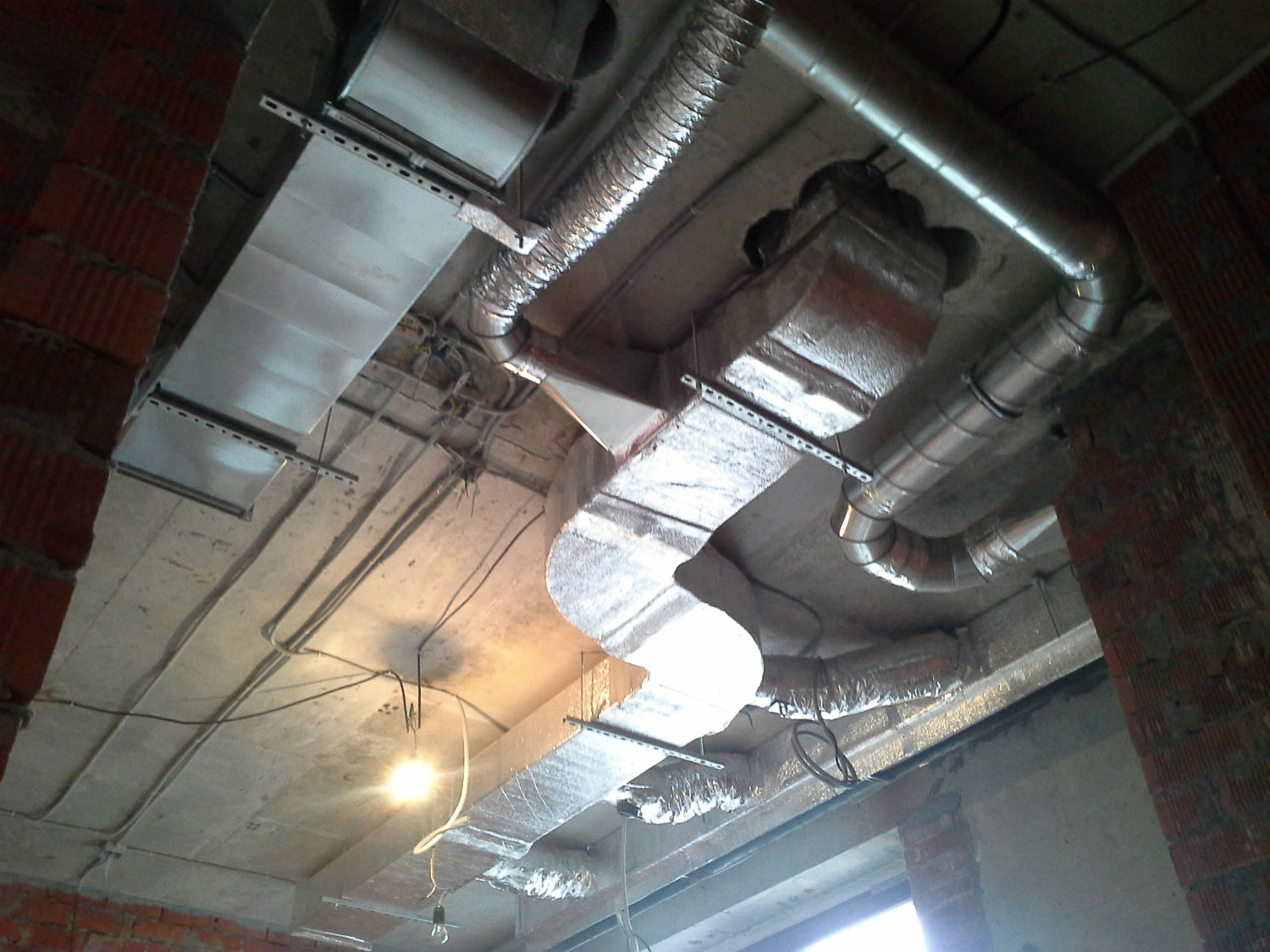

Все вентиляционные каналы проложены в подпотолочном пространстве.




Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва

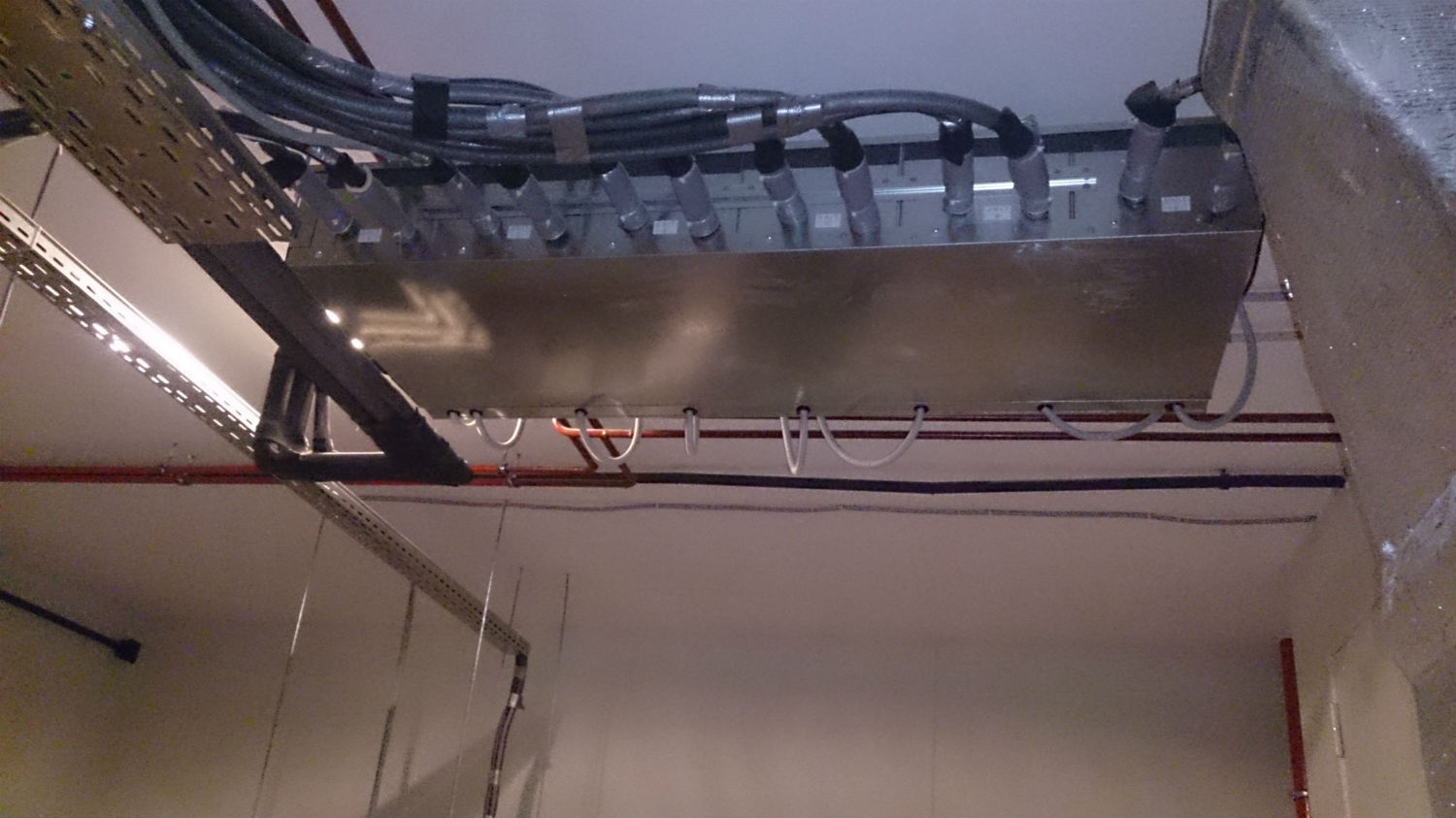

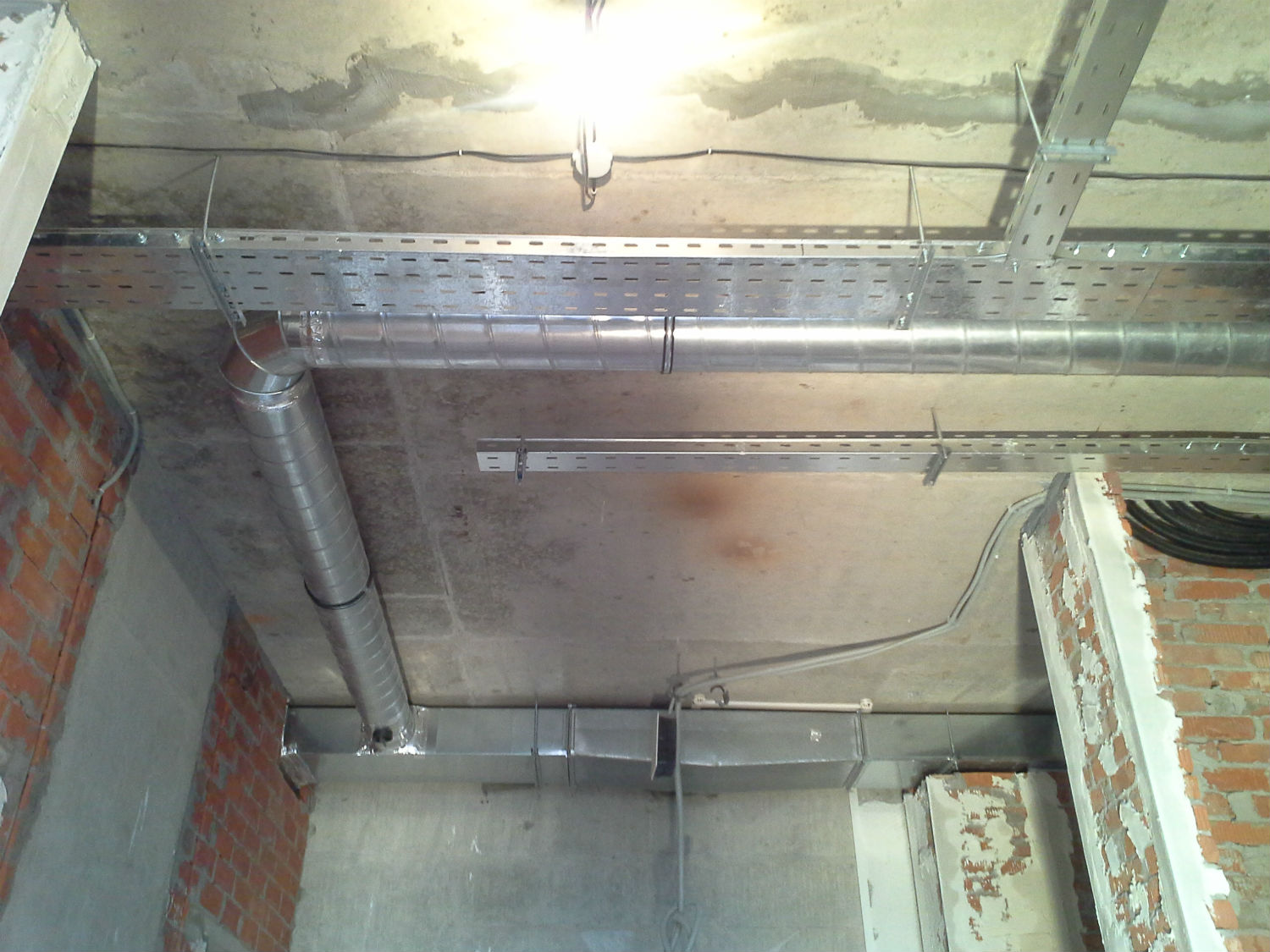

Все трассы фреонопровода расположены в металлических лотках.
Дренажная и электрическая система также проложена в лотках, надежно закреплены хомутами.
Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва

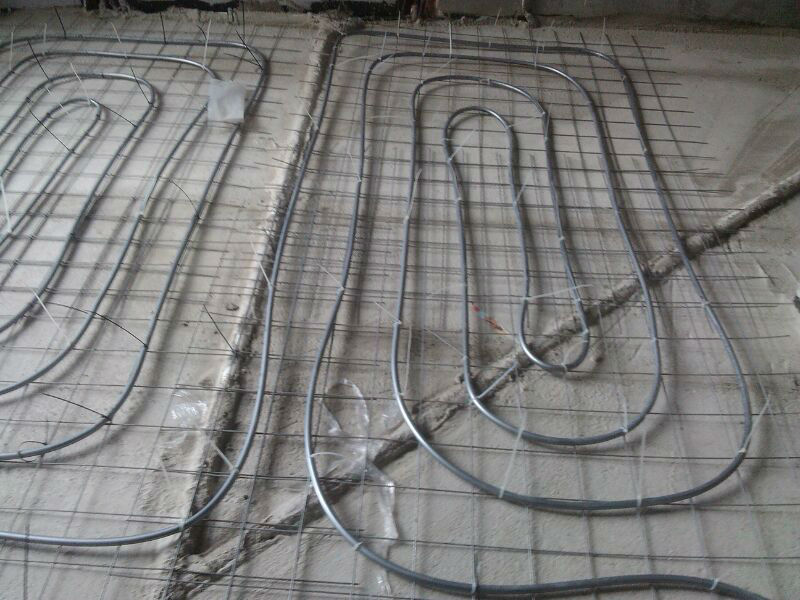

Установленное оборудование системы теплого пола позволяет поддерживать температуру круглогодично в заданном режиме. Температура теплого пола в помещении задается с пульта, находящегося рядом с ним.

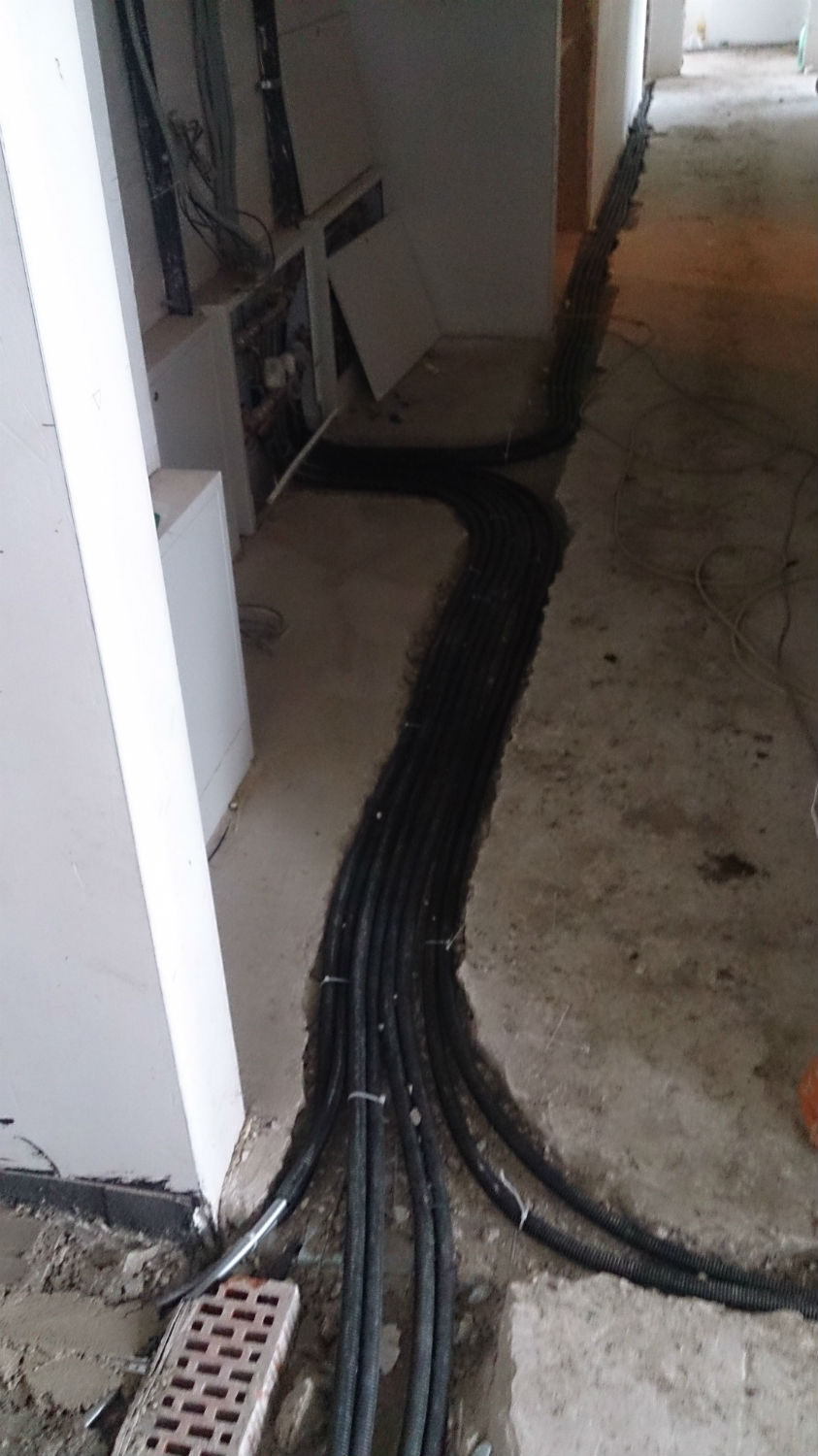

В основе системы водоснабжения и отопления лежат трубы REHAU, из сшитого полиэтилена типа PE-Xa. Данные материалы не вступают в реакцию с водой в отличие от металлических труб и фитингов, поэтому вода, проходя по трубам, абсолютно не теряет своих свойств.
Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва

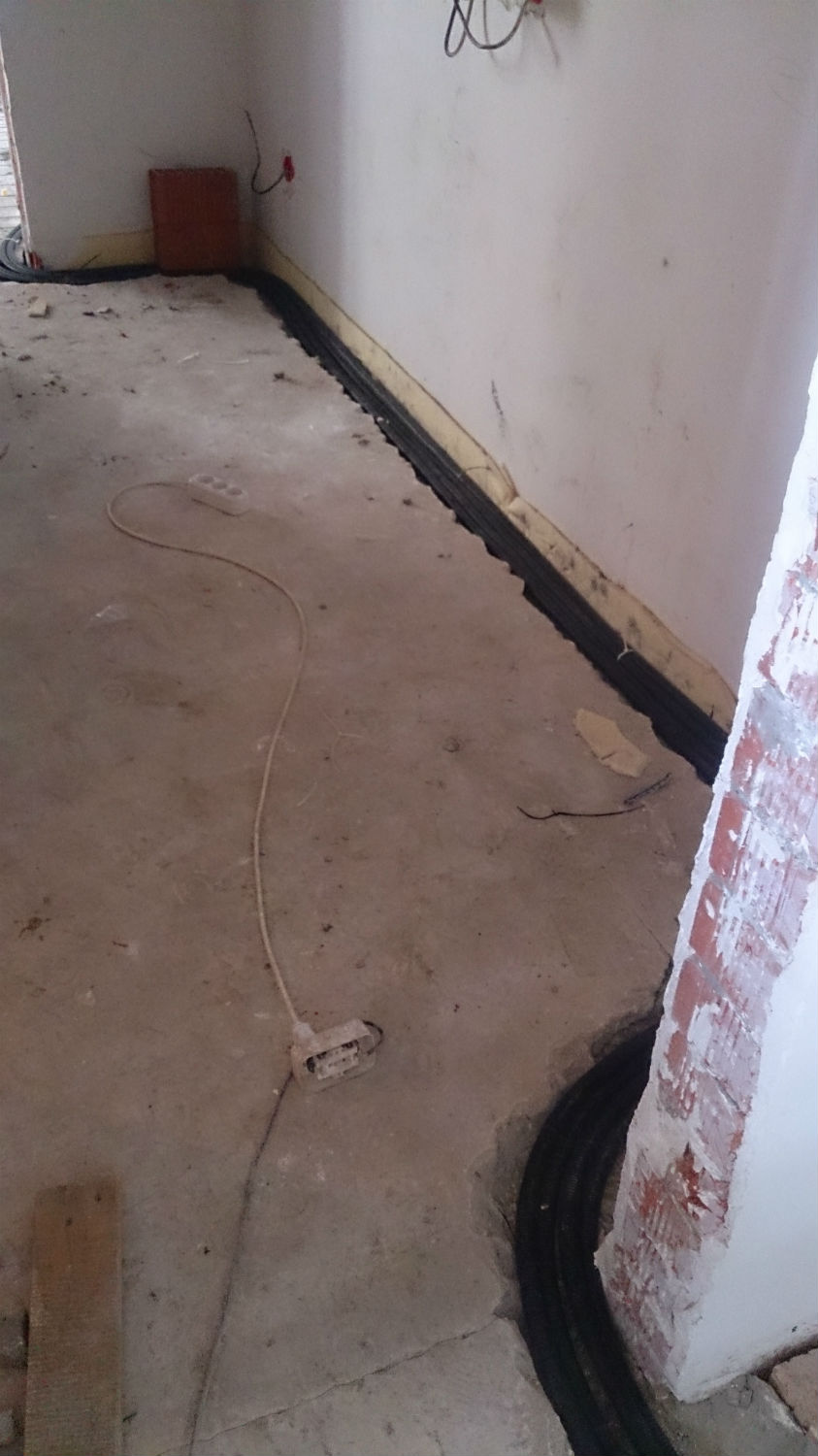

За основу отопления квартиры, были приняты встраиваемые в пол конвектора KAMPMANN с естественной конвекцией, и встраиваемые в пол конвектора с ЕС вентиляторами. Данные конвектора предназначены как для систем автономного, так и центрального водяного отопления квартиры.

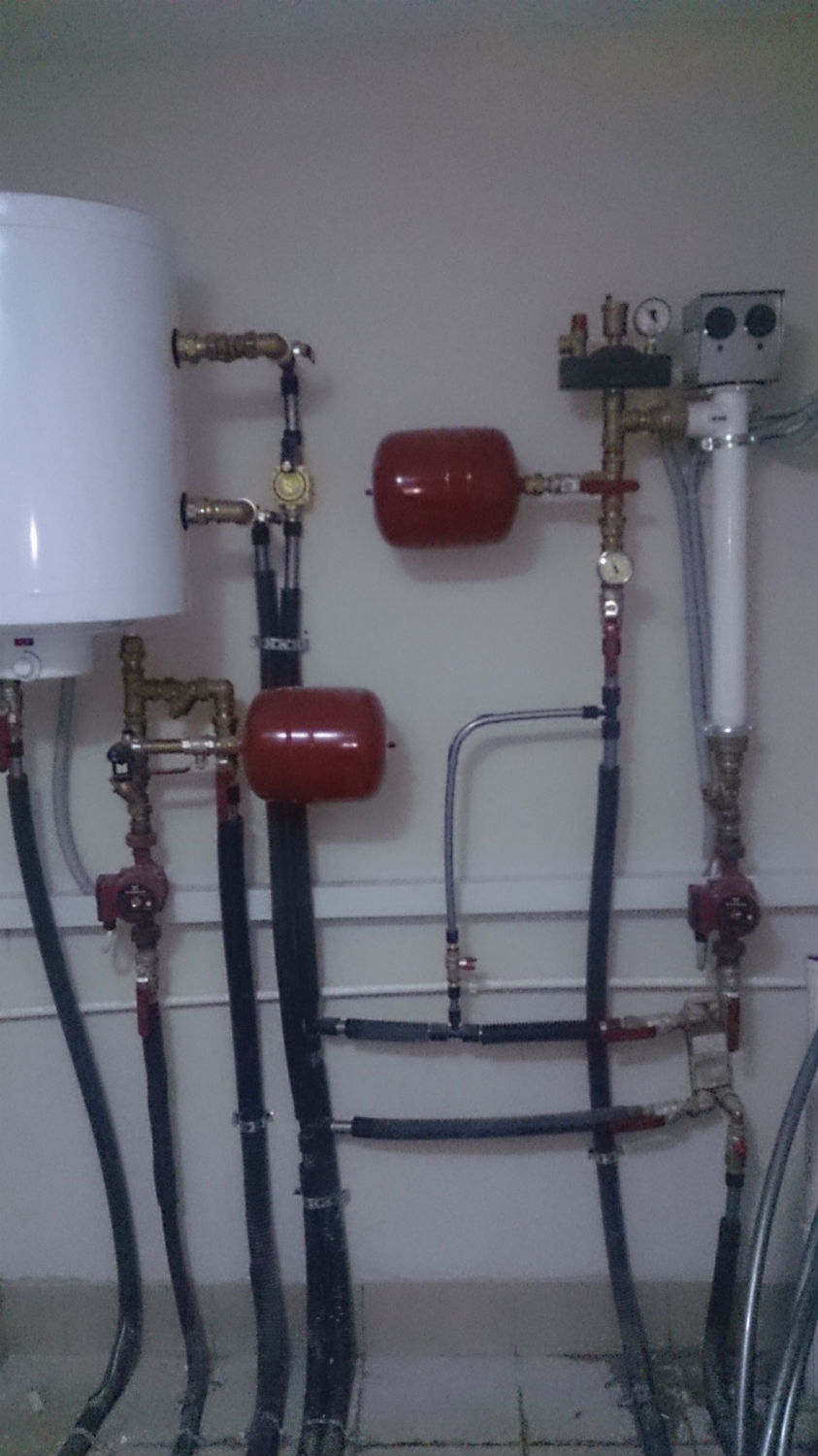

Установленное оборудование позволяет круглогодично обеспечивать комфортное обеспечение квартиры горячей водой. Во время отопительного сезона догрев воды обеспечивается за счет тепла общедомовой системы отопления. В другое время – за счет встроенного в бойлер ТЭНа, мощностью 2.5кВт. Для перехода нагрева от общедомовой системы на ТЭН необходимо в ручном режиме отключить подачу теплоносителя в бойлер запорной арматурой, находящейся непосредственно у бойлера. Параметры горячей воды задаются термодатчиком, встроенным бойлер.
Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва

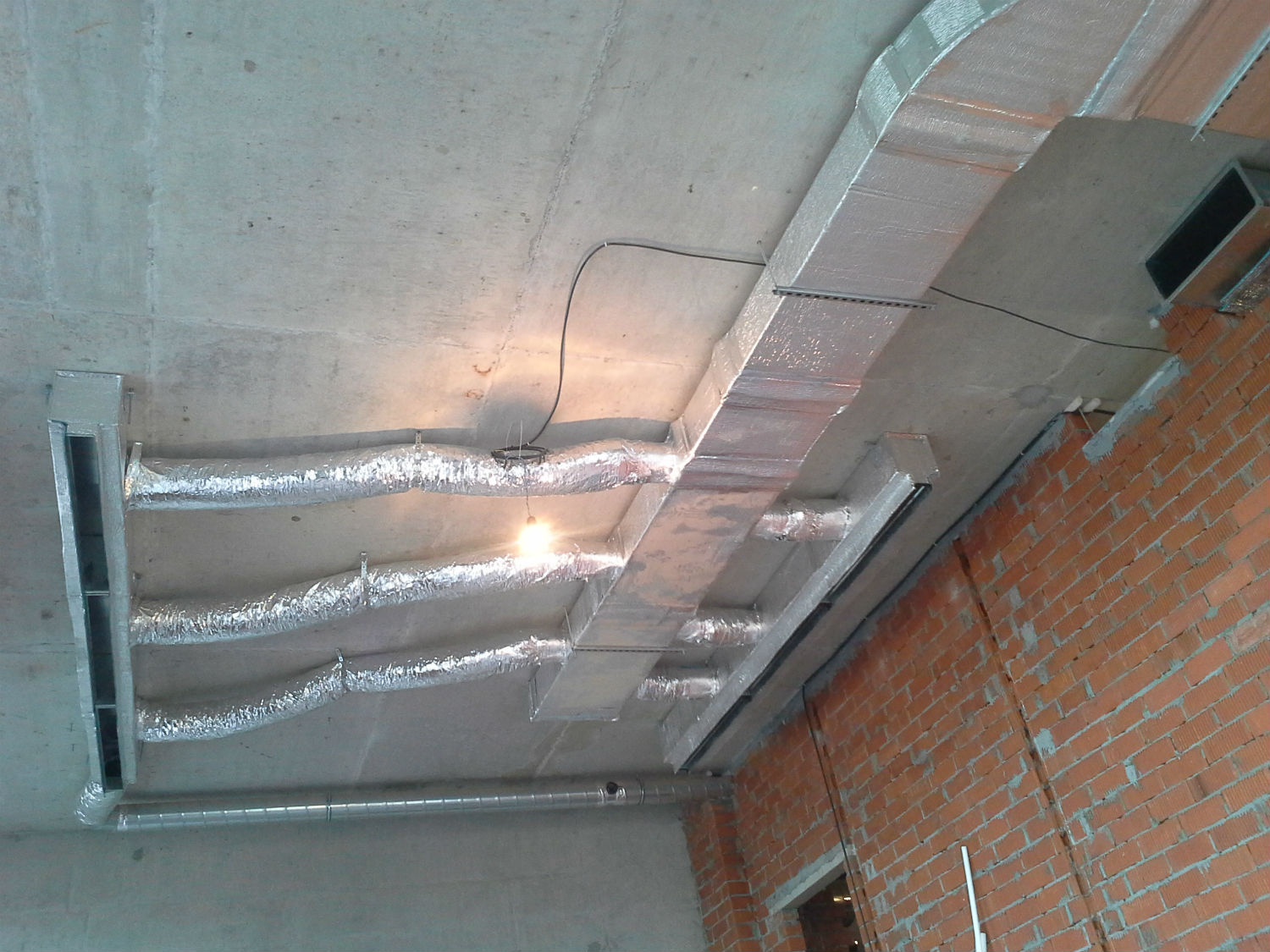

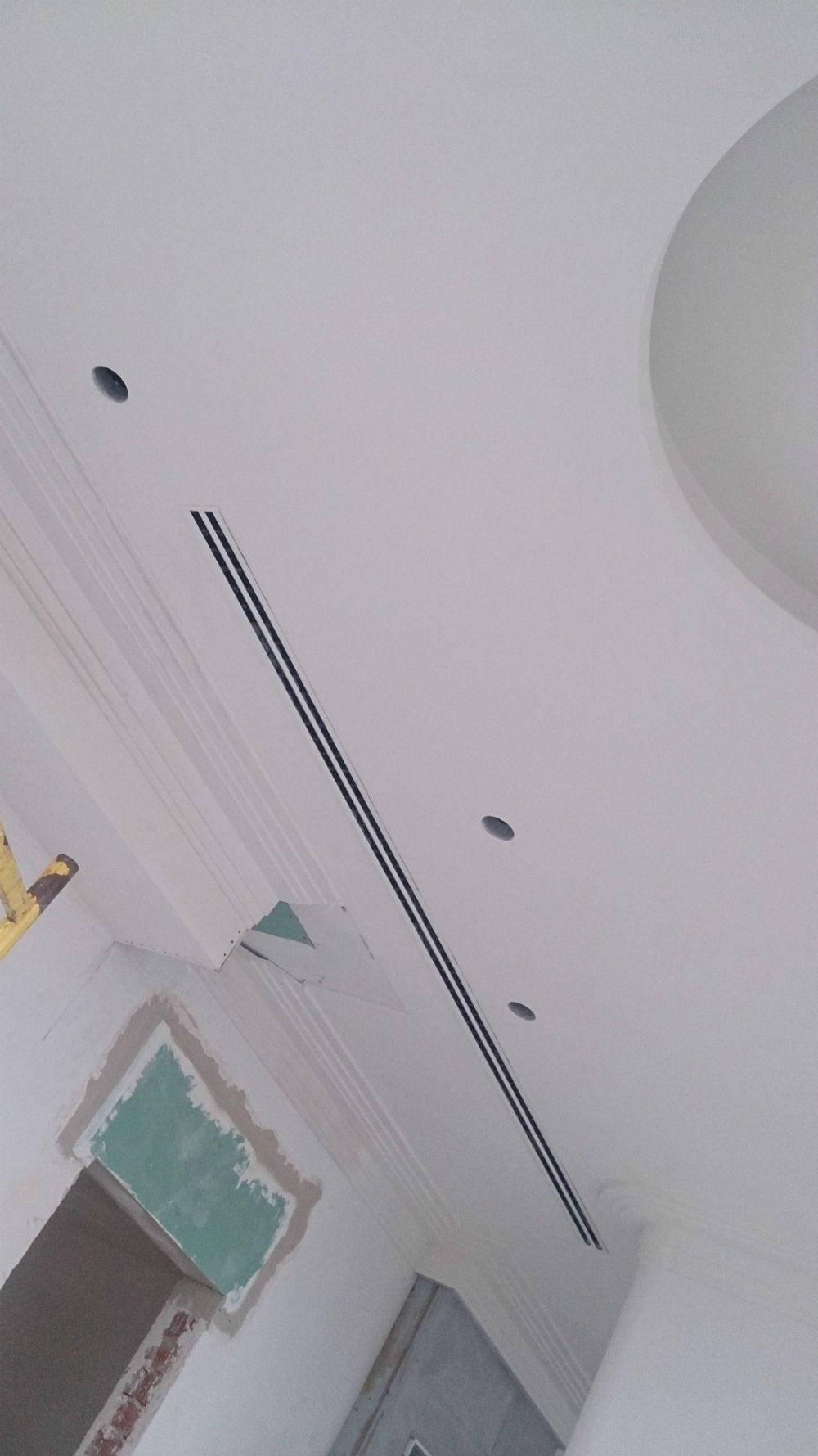

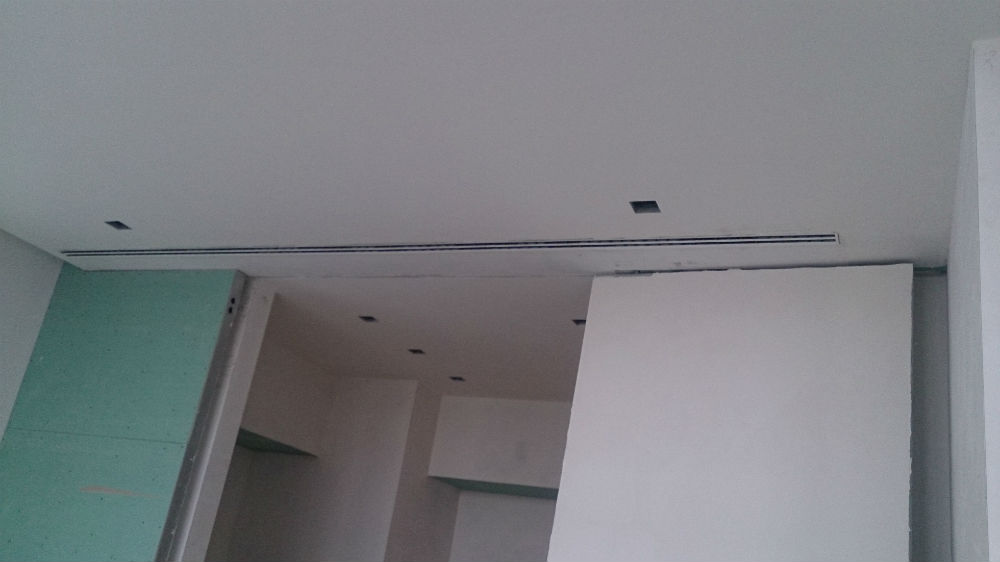

В качестве воздухораспределителей в проекте были использованы двухщелевые решётки TROX.
Выбранные по проекту решетки TROX подобраны с учетом качества и согласно дизайнерским решениям.





Квартира в районе Хамовники, г. Москва Квартира в районе Хамовники, г. Москва

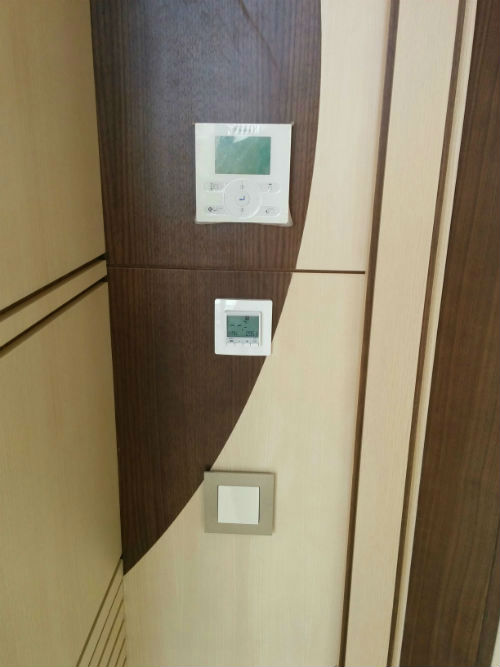

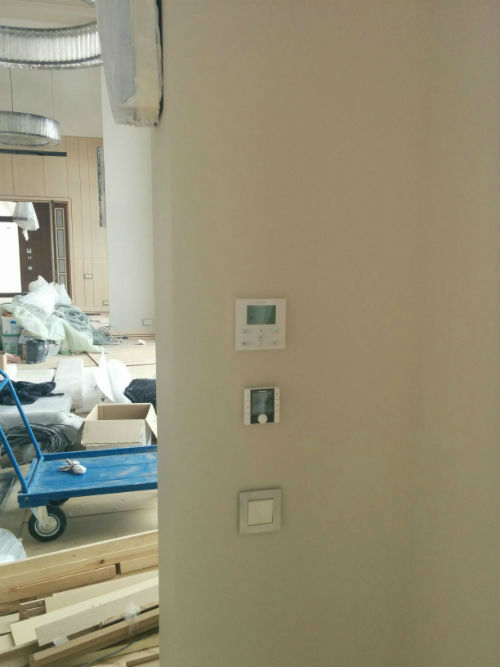

Режим тепло/холод устанавливается в помещении с помощью пульта управления, находящегося в помещении.
Пульты управления систем вентиляции, кондиционирования и увлажнения расположены на стене, на уровне человеческой руки.
