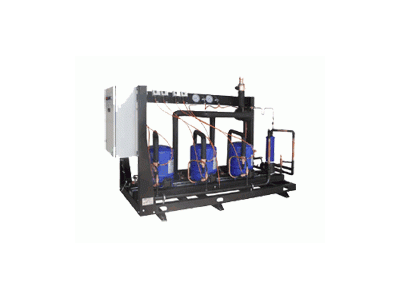

Холодильные агрегаты Остров AMH-L герметичный поршневой компрессор/конденсатор выносной воздушного охлаждения

Где купить

Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.

Технические характеристики

Технологии

• Герметичный поршневой компрессор Maneurop
  Герметичный поршневой компрессор ManeuropГерметичный поршневой компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус компрессора установлен сервисный штуцер для подключения к полости всасывания и штуцер для подключения трубопровода возврата масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.
• Датчики давления на линиии всасывания AMH-M/AMH-L-AMS-M/AMS-L/AKV-M/APV-M
  Датчики давления на линиии всасывания AMH-M/AMH-L-AMS-M/AMS-L/AKV-M/APV-M

  Опция В14: датчик давления на линии всасывания для опции С3 или С4;(AKV-M/APV-M)

  Опция В16: датчик давления на линии всасывания для опции С5, С25 или С4;(AKV-M/APV-M)

  Опция В17: датчик давления на линии всасывания ддля опции С1, С2 или С4

• Дополнительный нагрев картера каждого компрессора
  Дополнительный нагрев картера каждого компрессораОпция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
• Контроль давления
  Контроль давленияОпция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.
• Линия возврата масла
  Линия возврата маслаЛиния возврата масла: смотровое стекло, запорный вентиль.
• Линия всасывания
  Линия всасыванияОпция Y1: теплоизолированный трубопровод, фильтр-очиститель.
• Линия жидкого хладагента
  Линия жидкого хладагентаОпция Н1: трубопровод, фильтр-осушитель, смотровое стекло, запорный вентиль.
• Линия нагнетания: трубопровод
• Линия нагнетания: трубопровод, нагнетательный коллектор, отделитель масла, обратные клапаны
• Отделение жидкого хладагента на линии всасывания
  Отделение жидкого хладагента на линии всасыванияОпция А1: теплоизолированный отделитель жидкости.

• Отделение и возврат масла в компрессор
  Отделение и возврат масла в компрессорОпция М1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.
• Рама
  РамаРама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.
• Регулирование давления конденсации
  Регулирование давления конденсации

  Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;


  Опция D2: регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, регулятор давления на линии слива хладагента в ресивер;


  Опция D3: обратный клапан на линии слива хладагента в ресивер.

  Опция D: регулятор давления, запорный вентиль и регулятор давления в ресивере на линии перепуска хладагента в ресивер, обратный клапан на трубопроводе слива хладагента в ресивер. (AKV-L)

• Состав агрегата
  Состав агрегата

  Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и испытана.
  Агрегаты сертифицированы на соответствие требованиям национальных стандартов РФ и маркируются знаком соответствия.
  На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

• Средства технического обслуживания
  Средства технического обслуживанияОпция L1: запорные вентиля на линиях нагнетания и всасывания.
• Управление агрегатом AMS-M/AMS-L-AMH-M/AMH-L-AME-L
  Управление агрегатом AMS-M/AMS-L-AMH-M/AMH-L-AME-L

  Опция C1: шкаф управления с контроллером AKPC 530, включая датчик высокого давления, подключенный к агрегату;

  Опция C2: шкаф управления с контроллером AKPC 330, подключенный к агрегату;

  Опция С3: шкаф управления с контроллером EWCM-418, подключенный к агрегату;

  Опция С4: клеммная коробка, подключенная к агрегату;

  Опция C5: шкаф управления с контроллерами mRack, подключенный к агрегату.

• Управление вентиляторами конденсатора воздушного охлаждения AMH-M/AMH-L-AME-L/AKV-M
  Управление вентиляторами конденсатора воздушного охлаждения AMH-M/AMH-L-AME-L/AKV-M

  Опция В1: одно реле давления управления вентилятором конденсатора;

  Опция В2: два реле давления управления вентиляторами конденсатора;

  Опция B3: три реле давления управления вентиляторами конденсатора;

  Опция B4: датчик давления на линии нагнетания для опции C3 или C4;

  Опция B6: датчик давления на линии нагнетания для опции C5.

• Функциональные возможности AMH-L
  Функциональные возможности AMH-L

  Управление

  - пуском/остановом компрессоров по давлению всасывания и уставке контроллера;

  - задержками пусков/остановов компрессоров по алгоритму контроллера;

  -включением/отключением картерных нагревателей при останове/пуске компрессоров;

  -ручным пуском/остановом компрессоров;

  -пуском/остановом вентиляторов конденсатора по уставке реле давления управления вентиляторами конденсатора (при наличии опции В1,В2 или B3);

  -устройством плавного регулирования скорости вращения вентиляторов конденсатора (при наличии опции B4 или B6);

  -давлением хладагента в ресивере (при наличии опции D1 или D2);

  -включением/отключением дополнительных картерных нагревателей по уставке термостатов (при наличии опции K1).

  Защита

  -шкафа управления от перегрузки по току;

  -компрессоров от недопустимо высокого давления нагнетания;

  -компрессоров от недопустимо низкого давления всасывания;

  -электродвигателей компрессоров от перегрева обмоток;

  -компрессоров путем отделения масла и возврата его в картеры;

  -компрессоров от попадания жидкого хладагента в картеры путем выдачи сигнала закрытия электромагнитного клапана на линии подачи хладагента в испаритель при отказе агрегата;

  -компрессоров от попадания жидкого хладагента в картеры (при наличии опции А1);

  -агрегата от возврата жидкого хладагента из ресивера в конденсатор (при наличии опции D1, D2 или D3) во время длительного останова;

  -компрессора от недопустимо низкой температуры масла в картере (при наличии опции К1).

  Индикация

  - режимов и параметров работы агрегата.
