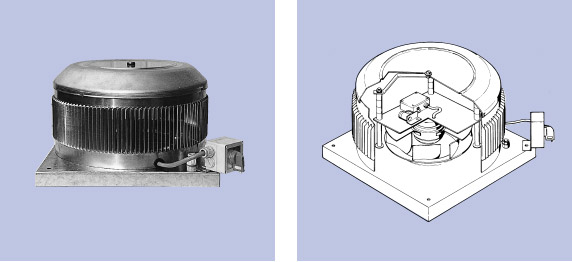

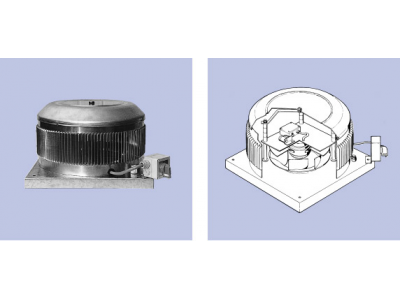

Вентиляторы крышные TLT серии DRH-Minivent и DRH с горизонтальным выпуском.

Программа поставок серии DRH-Minivent: 1 типоразмер, 4 типа. Применяются для создания потока с температурой среды 50°C.Возможен наклонный монтаж до 90°. При наклонном монтаже необходимо обращать внимание на защиту устройства от неблагоприятных погодных условий!

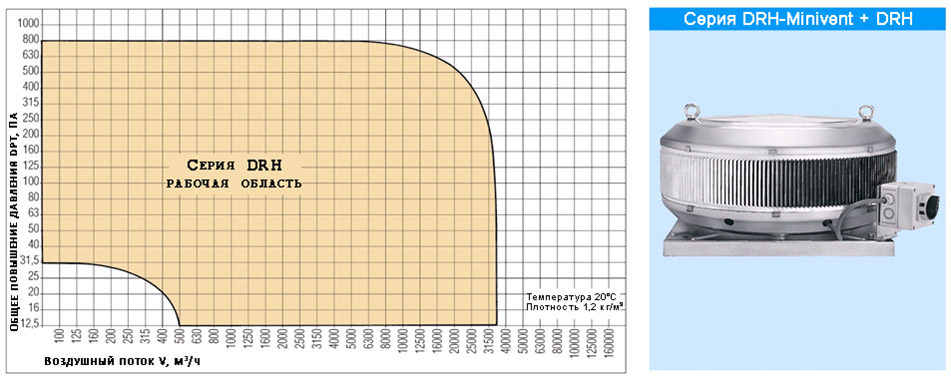

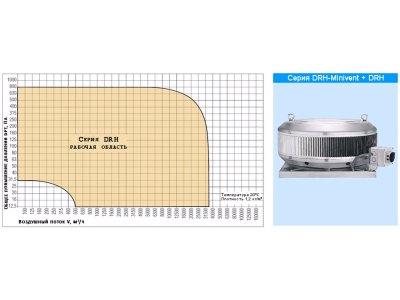

Программа поставок серии DRH-Minivent: 8 типоразмеров, более 100 типов. Применяются для создания потока с температурой среды 40°C. Возможен наклонный монтаж до 20° (для больших наклонов крыши по запросу).

Технические характеристики

Технологии

• • Двигатель (для DRH-Minivent и DRH 224/35…E)
  • Двигатель (для DRH-Minivent и DRH 224/35…E)

  В вентиляторе используется конденсаторный однофазный двигатель переменного тока с внешним ротором, закрытой конструкции с гидроизоляцией и защитой от воздействия тропического климата.

  Благодаря введенным в обмотку двигателя термоконтактам двигатель полностью защищен. Двигатель регулируется через трансформатор или электронным образом через систему импульсно-фазового управления (от 0-100%).

• • Двигатель (для серии DRH)
  • Двигатель (для серии DRH)

  В вентиляторе установлен двигатель трехфазного или однофазного переменного тока с внешним ротором, закрытого исполнения с гидроизоляцией. Класс защиты двигателя IP54.

  У типов вентиляторов, отмеченных звездочкой, - двигатель с плавной трансформаторной или электронной регулировкой частоты вращения через систему импульсно-фазового управления.

  Эксплуатация управляемых напряжением двигателей с внешним ротором в режиме преобразования частот возможна только при использовании синусоидального фильтра, активного на всех полюсах (т.е. фаза против фазы и фаза против земли), между частотным преобразователем и двигателем.

  Благодаря введенным в обмотку двигателя и выведенным термоконтактам двигатель полностью защищен.

  Двигатель подключен к смонтированному на внешней стороне корпуса ремонтному переключателю.

• • Дополнительное оборудование для вентиляторов DRH
  • Дополнительное оборудование для вентиляторов DRH

  • Защита поверхности порошковым покрытием цвета RAL 7030
  • Самозакрывающийся запорный клапан для свободного всасывания *
  • Самозакрывающийся запорный клапан для подключения воздуховода
  • Приводной запорный клапан, приводимый в действие от двигателя для свободного всасывания *
  • Приводной запорный клапан, приводимый в действие от двигателя для подключения воздуховода *
  • Решетка контактной защиты на стороне всасывания
  • Эластичное соединение
  • Контрфланец
  • Стальное основание с внутренней изоляцией для плоской крыши
  • Основание для установки на наклонных крышах
  • Основание для установки на гофрированных крышах
  • Сдвоенная опорная плита
  • Звукоизолирующий кожух SDH
  • Кантовательная рама
  • Стыковая накладка клапана
  • Звукоизолирующее основание SDS

  * - не для Minivent

• • Корпус крышного вентилятора DRH/DRV
  • Корпус крышного вентилятора DRH/DRV

  Опорная плита крышного вентилятора изготовлена из гофрированной листовой стали с крутильно-жесткими ребрами.

  Глубокотянутое впускное сопло способствует улучшению характеристик потока и обеспечивает высокий аэродинамический КПД. Выход воздуха горизонтальный, через выходную решетку.

  Глубокотянутые поворотная чашка, выходная решетка и ливниевый кожух выполнены из алюминия.

• • Оснастка и дополнительные принадлежности
  • Оснастка и дополнительные принадлежности

  • • Порошковое покрытие, цвета на выбор по каталогу RAL
  • • Увеличенная опорная плита (окрашенная)
  • • Самозакрывающийся клапан для свободного всасывания
  • • Самозакрывающийся клапан для трубного подключения
  • • Эластичная вставка
  • • Фланец (также применим как контрфланец)
  • • Система измерения объёмного протока
  • • Система самодиагностирования
  • • Всасывающая труба с фланцами по обе стороны
  • • Всасывающая труба с соплом
  • • Защитная решётка на стороне всасывания
  • • Защитная решётка на напорной стороне
  • • Стальной горизонтальный двустенный цоколь   для BVD, H=350мм, для косой крыши
  • • Стальной горизонтальный двустенный цоколь   для BVD, H=350мм, для плоской крыши
  • • Выпускной шумоглушитель SDI
  • • Шумоизолирующий цоколь SDS для косой крыши
  • • Шумоизолирующий цоколь  SDS для плоской крыши
  • • Пластиковое покрытие поверхности SDS, цвет RAL 7030
  • • Ремонтный выключатель
  • • Встроенный выключатель с жарозащитной пластиной

  1- и 2-скоростной до 5,5 кВт
  1- и 2-скоростной до 11кВт
  1- и 2-скоростной до 15кВт
  1- и 2-скоростной до 22кВт
  1- и 2-скоростной до 30кВт


• • Рабочее колесо крышного вентилятора DRH
  • Рабочее колесо крышного вентилятора DRH

  Рабочее колесо из листовой стали с загнутыми назад лопатками динамически сбалансировано и покрыто порошковой краской цвета RAL 7030 (каменно-серый), на основе полиэфирной смолы.

  Рабочие колеса модели Minivent выполнены из пластмассы.

  Рабочие колеса типоразмеров 224 - 250 изготовлены из оцинкованной листовой стали.
