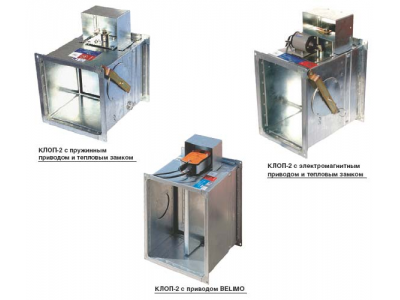

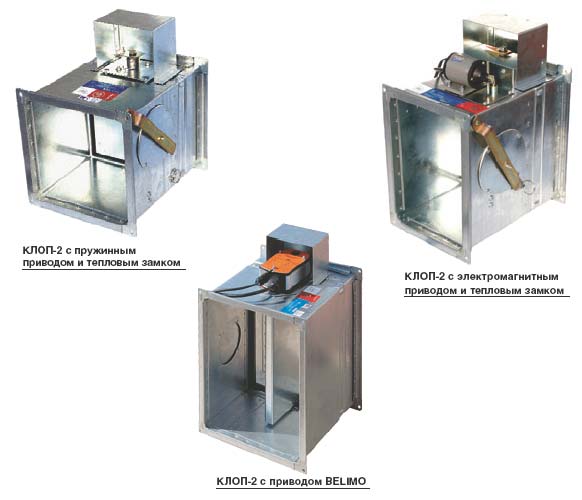

Клапан КЛОП-2 является аналогом клапана КЛОП-1(60) как по назначению, так и по своим техническим характеристикам.

Отличительными особенностями клапана КЛОП-2 являются: возможность его изготовления из оцинкованной стали, пониженный коэффициент местного сопротивления (для клапанов небольшого сечения с размером B  200 мм), уменьшенный почти в 1,5 раза вес изделия, удобство установки теплового замка.

Нормально открытый (огнезадерживающий) клапан КЛОП-2 предназначен для блокирования распрост- ранения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондици- онирования зданий и сооружений различного назначения. Клапан КЛОП-2 дымовой и нормально закрытый изготавливается только с электроприводом и без теплового замка (ТЗ) и используется в системах противодымной вентиляции.

Предел огнестойкости клапана КЛОП-2:

в режиме нормально открытого (огнезадерживающего) и нормально закрытого - EI 60;
в режиме дымового - E 60, EI 60

Клапаны сертифицированы ВНИИПО МЧС России

Технические характеристики

Технологии

• Пружинный привод с тепловым замком
  Пружинный привод с тепловым замком

  Пружинный привод с тепловым замком представляет собой пружину кручения, взведенную в исходном положении заслонки, удерживаемой тепловым замком, срабатывающим при температурах 72 или 141 °С.

  По заявке заказчика клапаны с такими приводами могут оснащаться микропереключателями для контроля положения заслонки.

  Пружинный привод с тепловым замком используется только для нормально открытых (огнезадерживающих) клапанов.

• Электро-механический привод с возвратной пружиной Polar Bear
  Электро-механический привод с возвратной пружиной Polar Bear

  Двухпозиционные электромеханические приводы с возвратной пружиной Polar Bear серии Security двух типов - SF..1.90.. и SF..2.90.. предназначены для управления заслонкой противопожарных клапанов. По функциональным возможностям, исполнению и способам управления заслонкой эти приводы аналогичны приводам ВF фирмы Belimo.

  Основные технические характеристики приводов Polar Bear:

  	SF..1.90	SF..2.90
  Номинальное рабочее напряжение переменного тока 50/60 Гц	24 В	230 В
  Потребляемая мощность в различных режимах работы электродвигателя:
  при удержании заслонки в исходном положении	4,0 Вт	4,5 Вт
  при возврате заслонки в исходное положение после срабатывания клапана	10,0 Вт	8,0 Вт
  Вспомогательные переключатели	3 (1,5)А 250 В
  Расчетная мощность	8,0 ВА	13,0 ВА
  Класс защиты	II
  Степень защиты	IP 54
  Время перемещения заслонки в рабочее (защитное) положение пружиной, не более	10 с
  Время возврата заслонки в исходное положение электродвигателем, не более	120 с
  Рабочая температура воздуха при эксплуатации	-20 ... +50°С
  Относительная влажность воздуха	5...90 %
  Температура и время гарантированного выполнения защитных функций	до +75 °С в течение 24 ч
  Срок службы	не менее 60000 циклов
  Техническое обслуживание	не требуется

  Отличительными особенностями приводов Polar Bear по сравнению с приводами Belimo являются: пластмассовый корпус привода, увеличенные габаритные размеры корпуса, наличие клеммной колодки под крышкой привода для подсоединения проводов цепей питания и контроля. Схема подсоединения находится на внутренней поверхности крышки привода.

  На приводах нормально открытых (огнезадерживающих) клапанов установлены выключатель питания электродвигателя и термодатчик контроля температуры окружающей среды.

• Электромагнитный привод
  Электромагнитный привод Электромагнитный привод представляет собой пружинный привод с электромагнитной защелкой.

  Основными элементами привода являются пружина кручения и электромагнит, удерживающий заслонку в исходном положении (для дымовых и нормально закрытых клапанов в положении «закрыто», для нормально открытых (огнезадерживающих) клапанов - «открыто»). В приводах используются электромагниты постоянного тока на 12 В и 24 В, а также со встроенным двухполупериодным выпрямителем, работающие от сети переменного тока 50 Гц напряжением 220 В.

  Основные технические характеристики электромагнита

  Номинальное рабочее напряжение, В
  переменного тока 50 Гц.......................................................220
  постоянного тока.................................................................12/24
  Номинальная потребляемая мощность, Вт .......................44,0
  Сопротивление катушки, не более, Ом ............................235
  Климатическое исполнение по ГОСТ 15150-69 ................ У3
  Степень защиты по ГОСТ 14255 ......................................IP-54
  Механическая износостойкость, циклов.........................1,6х106

  Приводы оснащаются микропереключателями для контроля положения заслонки клапанов.

  Предельные значения тока в цепях контроля от 0,1 А до 2 А при напряжении от 5 В до 36 В для постоянного тока и при напряжении от 5 В до 220 В для переменного тока. Сопротивление электрического контакта микропереключателя 0,05 Ом.

  Управляющим сигналом на срабатывание клапана служит подача напряжения на электромагнит. После срабатывания клапана напряжение 220 В с электромагнита рекомендуется снимать для обеспечения безопасности людей.

  Преимуществом данного привода является быстрое (не более 2 с) перемещение заслонки клапана в рабочее (защитное) положение, а недостатком - необходимость ручного возврата заслонки в исходное положение после срабатывания клапана.

• Электромеханический привод с возвратной пружиной Belimo
  Электромеханический привод с возвратной пружиной Belimo На всех видах противопожарных клапанов, выпускаемых ЗАО «ВИНГС-М», устанавливаются следующие модификации двухпозиционных приводов с возвратной пружиной фирмы Belimo: BF230; BLF230; BF24; BLF24. Наряду с перечисленными на клапанах устанавливаются приводы Belimo с аббревиатурой VIM (например, BF230 VIM) и логотипом «ВИНГС-М» на корпусе привода. Эти приводы имеют такие же характеристики, как и приводы серии BF и BLF. Указанные приводы предназначены для управления заслонкой противопожарных клапанов. Специальное исполнение указанных приводов (стальной зубчатый редуктор и специальное посадочное гнездо для установки на клапан) обеспечивают возможность их работы при температуре до 75 °С в течение 24 ч.

  Указанные приводы в соответствии с гарантией завода-изготовителя обеспечивают надежную работу противопожарных клапанов как в условиях пожара, так и при проведении сертификационных испытаний клапанов. Использование других электромеханических приводов Belimo является нарушением предписания завода-изготовителя на применение приводов.

  Управляющим сигналом на срабатывание клапанов с приводом Belimo является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение. При подаче напряжения на привод электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность. Приводы для противопожарных клапанов также оборудованы: механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания; двумя встроенными переключателями, сигнализирующими рабочее (защитное) положение заслонки (до 5°) и исходное положение заслонки (более 80°); терморазмыкающим устройством, срабатывающим при заданной температуре (только для нормально открытых клапанов).

  Основные технические характеристики приводов Belimo

  	BF24, BLF24	BF230, BLF230
  Номинальное рабочее напряжение переменного тока 50/60 Гц	24 В	230 В
  Допустимое отклонение рабочего напряжения	19,2 - 28,8 В	198 - 264 В
  Потребляемая мощность в различных режимах работы электродвигателя, не более:
  при удержании заслонки в исходном положении	2,5 Вт	3 Вт
  при возврате заслонки в исходное положение после срабатывания клапана	7 Вт	8 Вт
  Расчетная мощность, не более,	10 ВА	12,5 ВА
  Класс защиты	III	II
  Степень защиты	IP 54
  Вспомогательные переключатели	2хSPDT 3(0,5)А 250 В
  Присоединительный кабель:
  электродвигателя	1 м, 2х0,75 мм2
  вспомогательных переключателей	1 м, 6х0,75 мм2
  Время перемещения заслонки в рабочее (защитное) положение пружиной, не более,	20 с
  Время возврата заслонки в исходное положение электродвигателем, не более,	140 с
  Рабочая температура воздуха при эксплуатации	-30 - +50°С
  Предельная температура воздуха при эксплуатации	-30 - +80°С
  Температура и время гарантированного выполнения защитных функций	до +75°С в течение 24 ч
  Срок cлужбы	не менее 60000 циклов
  Техническое обслуживание	не требуется

  При применении приводов BF230 и BLF230 зазоры между контактами в размыкающих устройствах должны составлять не менее 3 мм. Приводы BF24 и BLF24 подключаются через безопасный изолированный трансформатор.

  К числу преимуществ приводов Belimo относятся:

  • постоянный контроль цепи питания привода при незначительной потреблямой мощности;
  • возможность дистанционного возврата заслонки в исходное положение;
  • компактность конструкции;
  • экономичность;
  • совместимость с системами автоматики ведущих мировых производителей;
  • длительный срок службы;
  • надежность и прочность;
  • удобство эксплуатации.

  Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.
